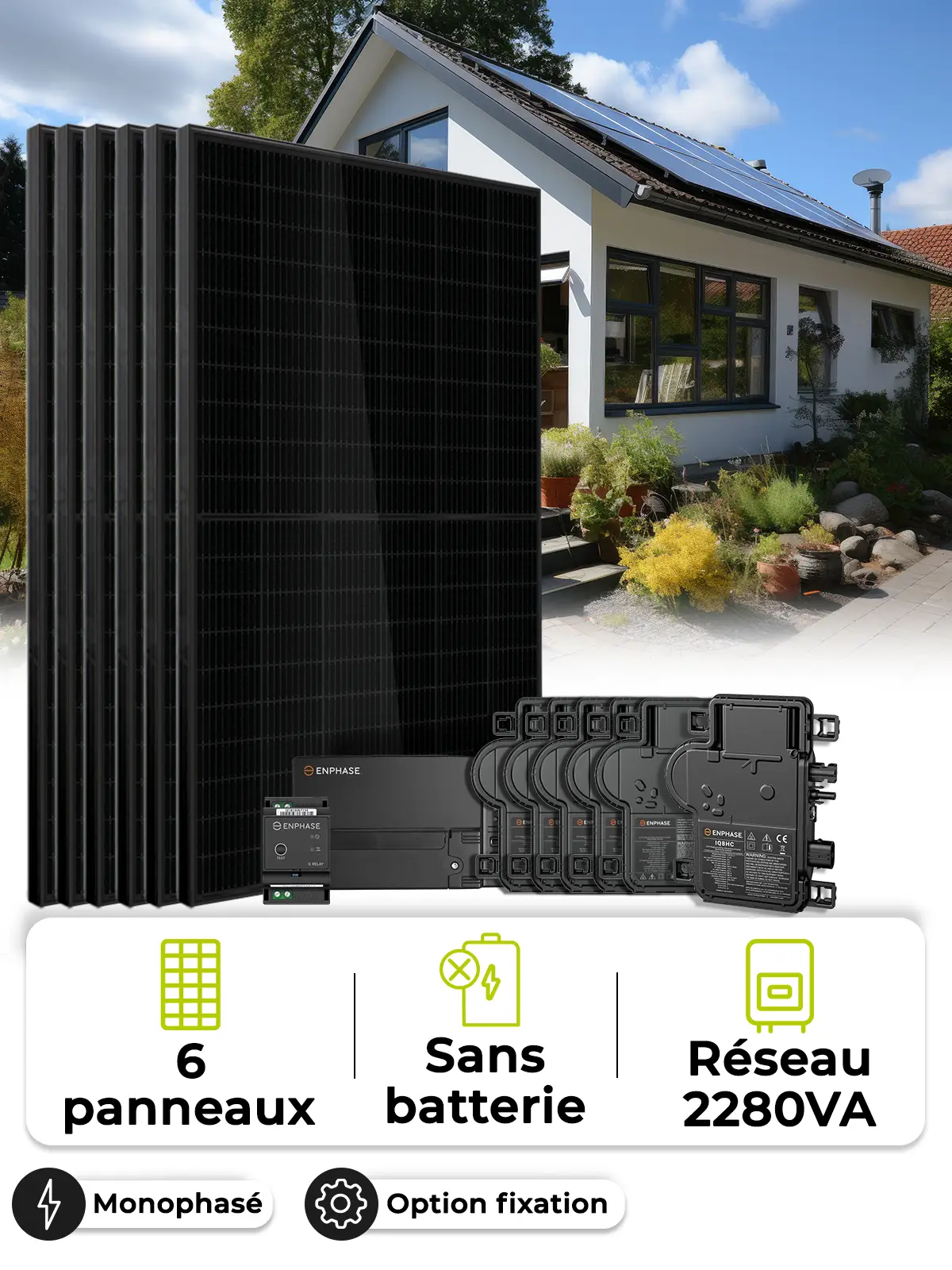

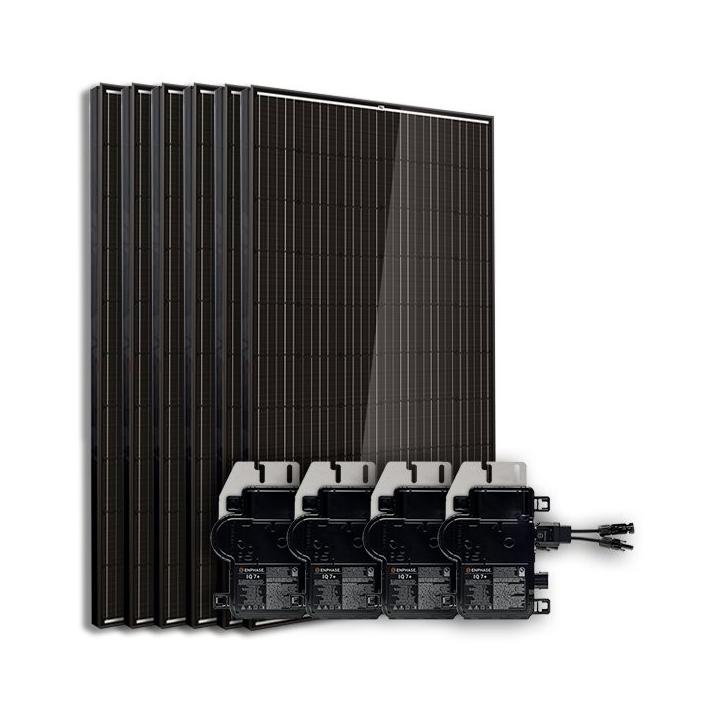

copy of Kit de 6 paneles Enphase para autoconsumo / reinyección sin almacenamiento
Este kit incluye
- 6XPanel solar MULTIWAY HT54-18X 435Wp
- 6XMicroinversores Enphase IQ 7+ e IQ 7A
- 1XCable de batería 2x95mm² - 2m
- 1XPasarela de comunicación estándar Enphase Envoy-S
- 1XRelé Enphase Q (monofásico)
- 1XTapa final para Enphase Engage
- 10XCable de goma H07RN-F 3G4 -1m
- 6XCable Enphase IQ monofase Retrato/Paisaje
Todos nuestros kits son configurables. En las opciones puede hacer clic en el producto para elegir otro modelo o cambiar las cantidades para adaptar el kit a sus necesidades. También puedes ver los detalles de los productos que has elegido directamente debajo del precio.
Este kit está dimensionado con el propósito general de ser instalado con la red pública.
La composición básica del kit contiene 6 paneles solares, 6 microinversores Enphase y el cable solar para conectar los paneles al inversor (tanto el sistema de montaje como el cableado y las protecciones pueden modificarse para adaptarlos a sus necesidades).
PANELES SOLARES :
En su versión básica, este sistema fotovoltaico le proporcionará una media de 7,2 kWh por día soleado. La producción dependerá de la estación (verano/invierno), de la posición geográfica y de la inclinación de los paneles.
Le invitamos a consultar nuestro simulador de producción solar para saber exactamente cuál será su producción solar.
Garantizado durante 25 años al 80% de la potencia nominal.
MICROINVERSOR :

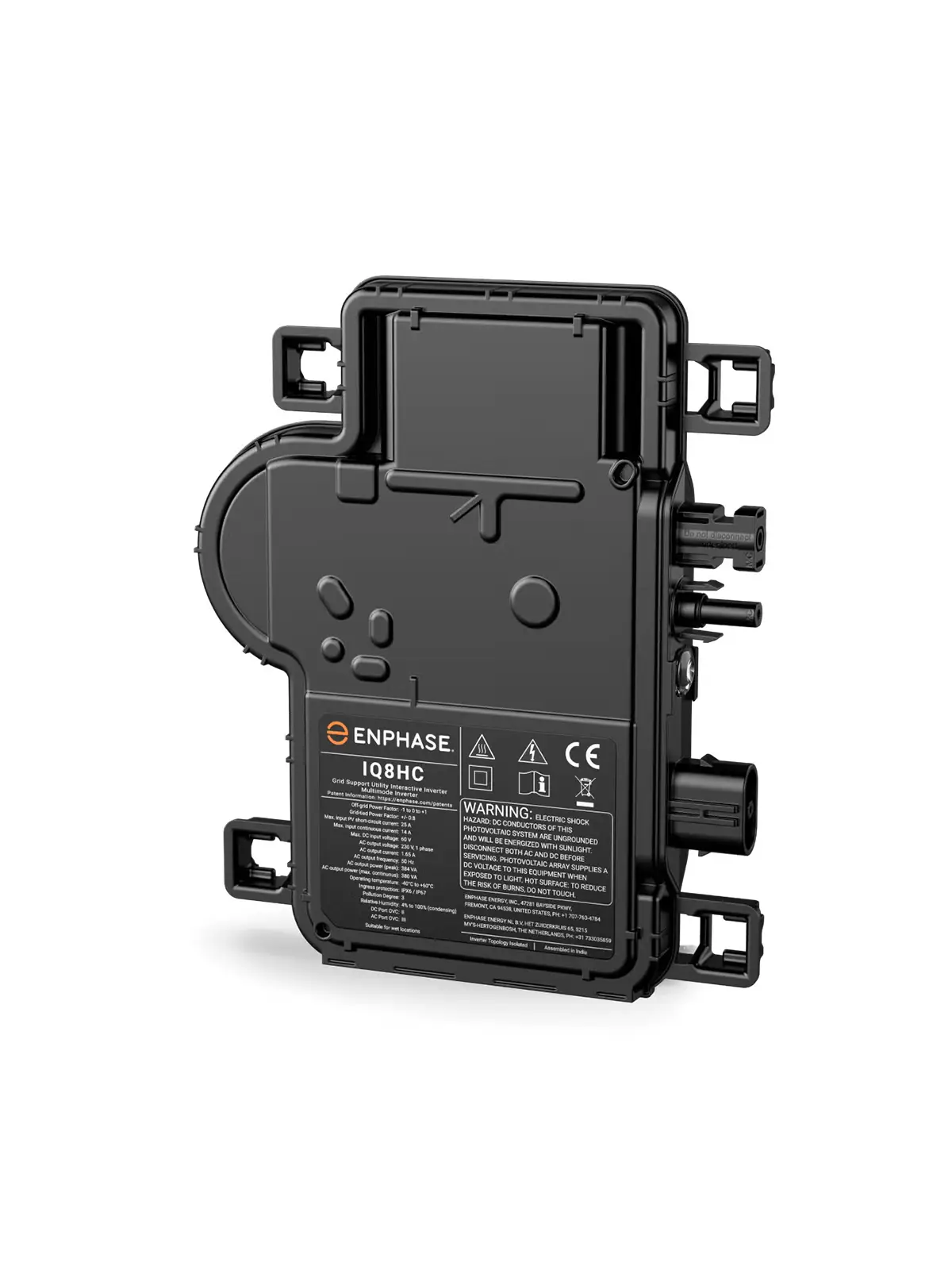

Los microinversores Enphase se instalan en la parte trasera de los paneles solares. Cada aparato se encarga de un solo módulo de 310 Wp como máximo, optimizando su producción y su eficacia. Controle con precisión la actividad de su instalación gracias a la pasarela Envoy que conecta los inversores entre sí.
CABLE Y CONECTORES:
Todos los cables y conexiones están precableados en nuestros talleres. Nuestros kits son muy fáciles de montar para los "principiantes" en electricidad. Si no estás seguro del aspecto técnico, nuestro equipo técnico puede ayudarte todos los días de 8:00 a 17:00.
MONTAJE:
La instalación de este kit no lleva más de 2 horas. Una vez colocadas las estructuras VarioTwin, basta con "enganchar" los paneles en ellas. Fije el inversor a la pared y conéctelo a su cuadro eléctrico.
GARANTÍA:
Todos los productos tienen una garantía individual.
Paneles garantizados durante 25 años al 80% de la potencia nominal.
Inversor Solax garantizado durante 10 años.

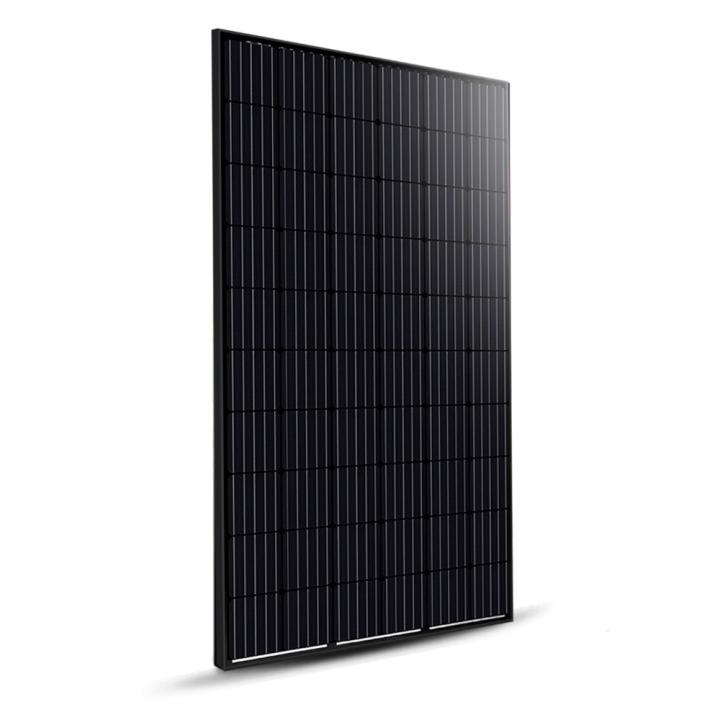

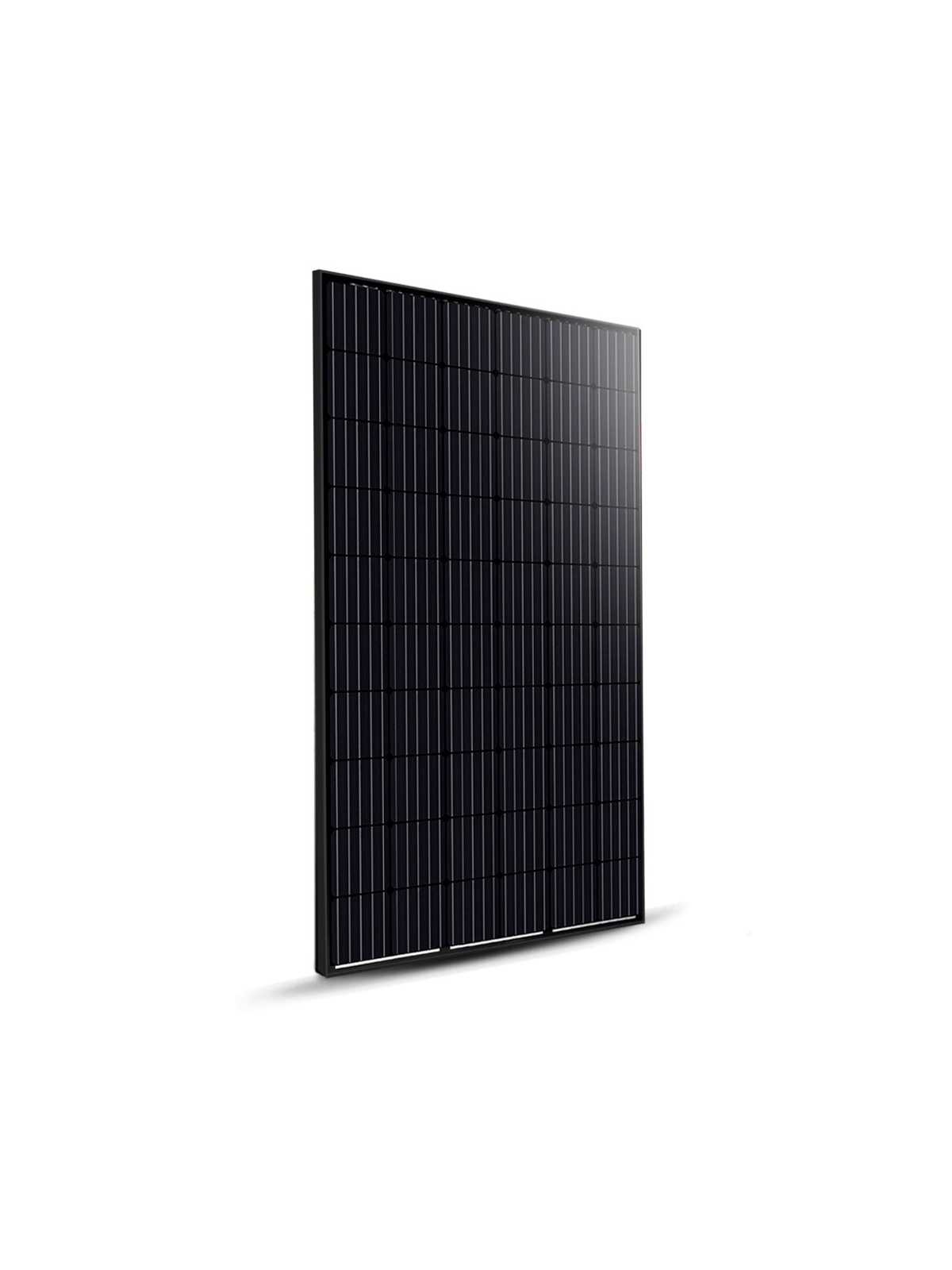

Panel solar
El panel seleccionado como base para este kit ha sido elegido según nuestros suministros.
Puedes conocer sus características consultando su ficha de producto en la categoría de paneles.

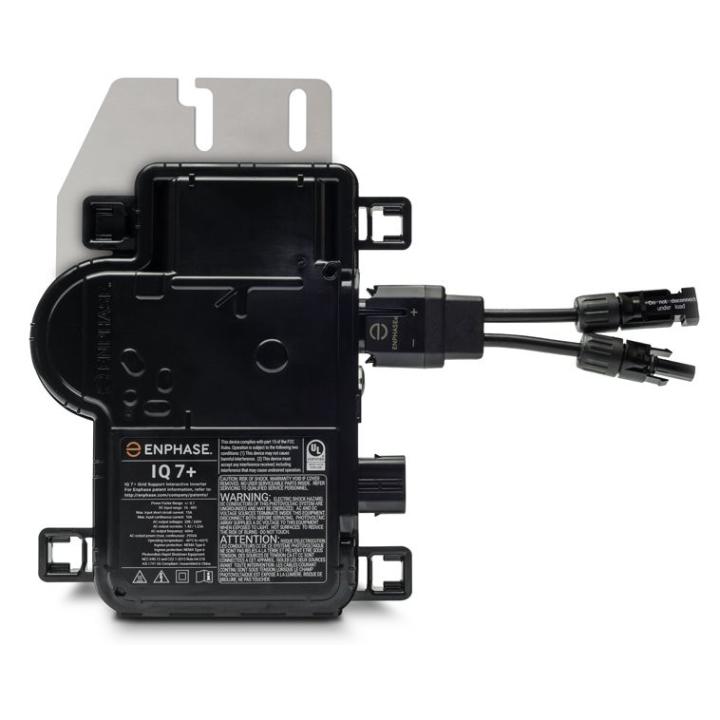

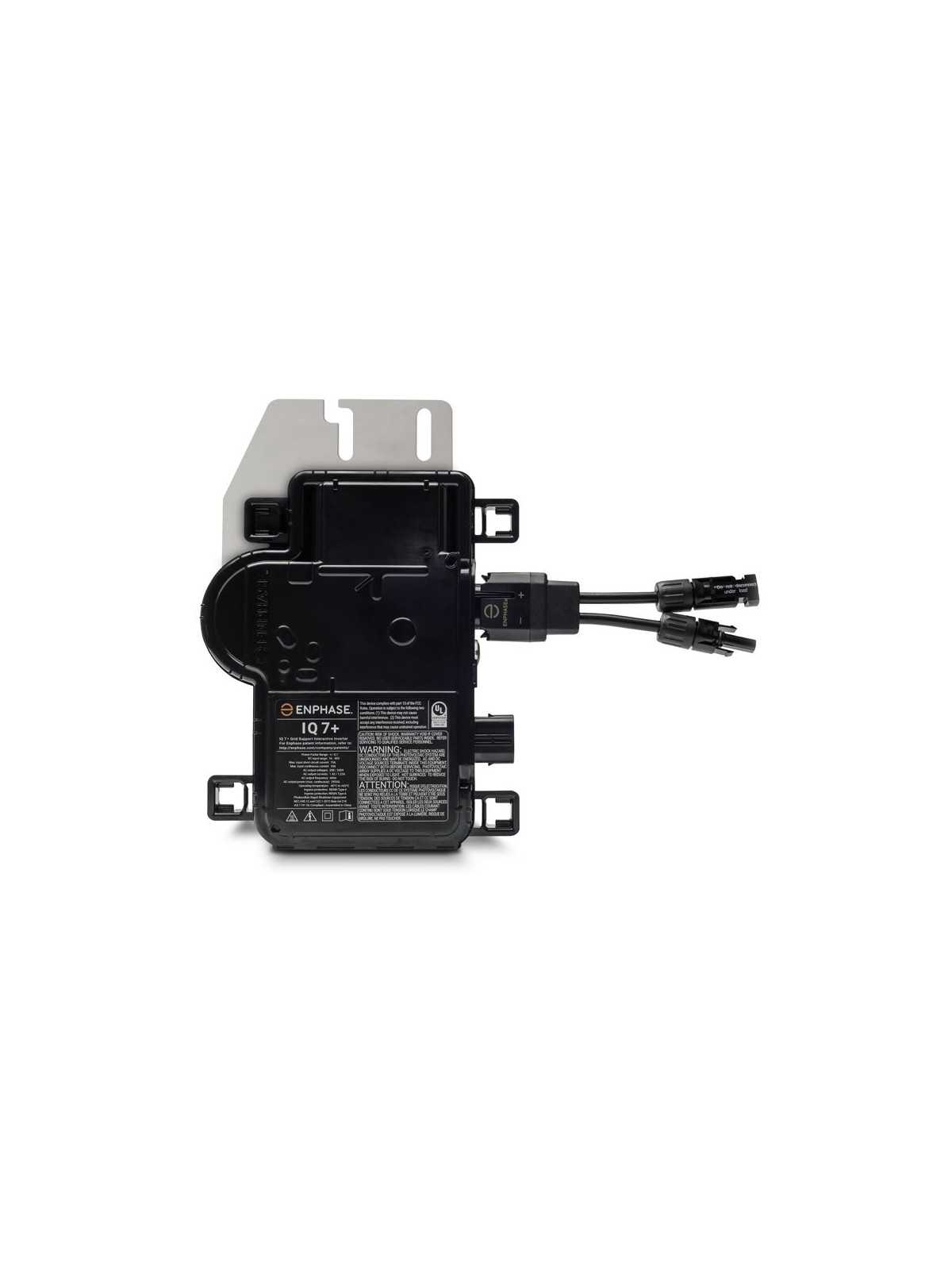

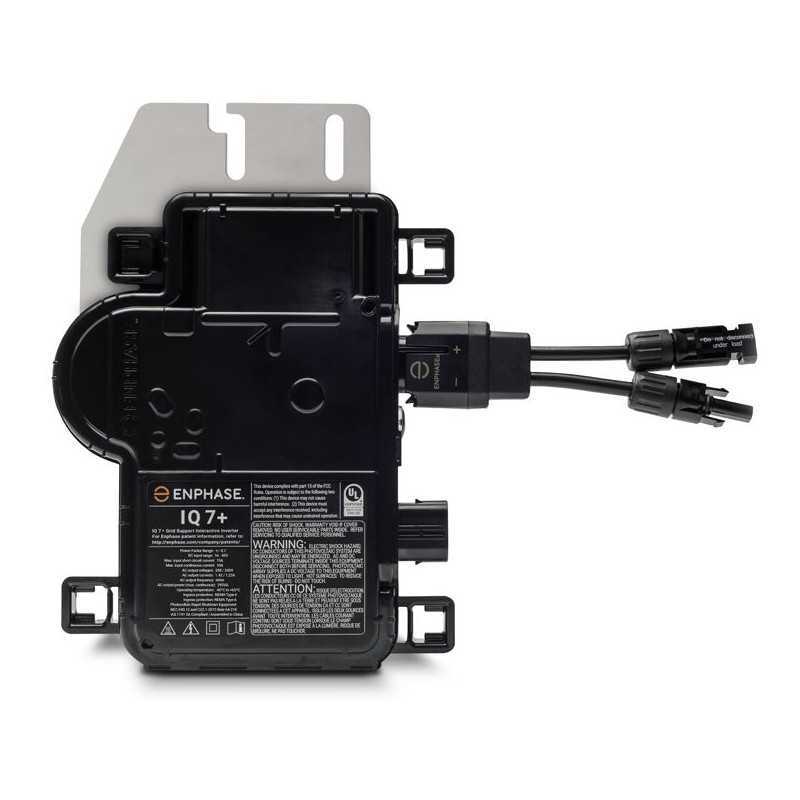

IQ7 Micro-Wavers
Los microinversores revolucionan la tecnología solar de alta eficiencia Enphase IQ 7™ y Enphase IQ 7+™ están listos para las redes inteligentes.
Parte integral del sistema En phase IQ, el IQ 7 y el IQ 7+ se integran a la perfección con el software de monitorización y análisis Envoy-S™ y Enphase Enlighten™. Así que obtenga el mejor rendimiento de cada uno de sus paneles, así como un seguimiento detallado.
Los microinversores IQ 7 e IQ 7+ superan los estándares de fiabilidad y robustez establecidos por las generaciones anteriores de microinversores y se someten a más de un millón de horas de pruebas de carga, lo que permite a Enphase ofrecer una garantía inigualable.
Características
DATOS DE ENTRADA |
(CC) IQ7-60-2-INT |
Potencia recomendada del módulo (STC)¹ |
235 W - 350 W + |
Compatibilidad |
s
60- |
ólo células |
CC máx.
Tensión de entrada |
48 V |
Rango de tensión MPP |
27 V - 37 V |
funcionamiento
Rango de tensión de |
16 V - 48 V |
Tensión de arranque mín./máx. |
Cmáx.
22 |
ircuito de CC |
15 A |
Clase de sobretensión del |
puerto de CC |
II |
Retorno de fallo único del puerto de CC |
0
A |
Configuración del generador |
F
V |
La protección del lado de CA requiere un máximo de 20 A por circuito derivado |
DATOS)
DE SALIDA (CA |
I
Micro- |
Q 7 |
Potencia de salida máxima |
250 VA |
Potencia de salida máxima |
240 VA |
Rango de tensión nominal/tensión² |
230 V / 184-276 V |
Corriente de salida máxima |
0
4 A |
Frecuencia nominal |
50 Hz |
Gama de frecuencias |
45 - |
5
Hz
5 |
Número máximo de unidades por derivación de 20 A³ |
16 (Ph+N) |
Clase de protección contra sobretensiones |
III |
Corriente de retorno del puerto CA |
0 A
Factor de potencia fijo |
xml-ph-0031@dee
0
Factor de potencia
(ajustable) |
0
,7 inductivo a 0,7 capacitivo |
RENDIMIENTO
@230
V |
Rendimiento EN 50530 (EU) |
96,5 % |

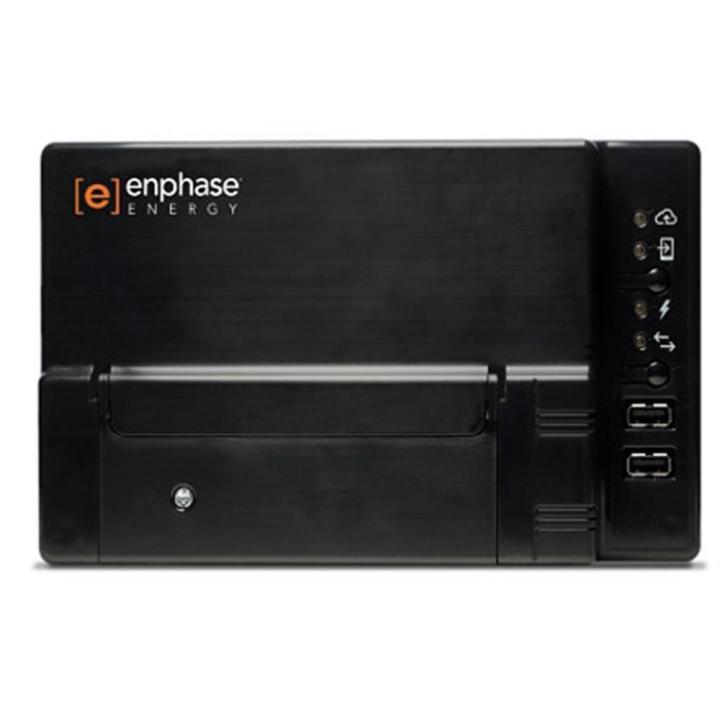

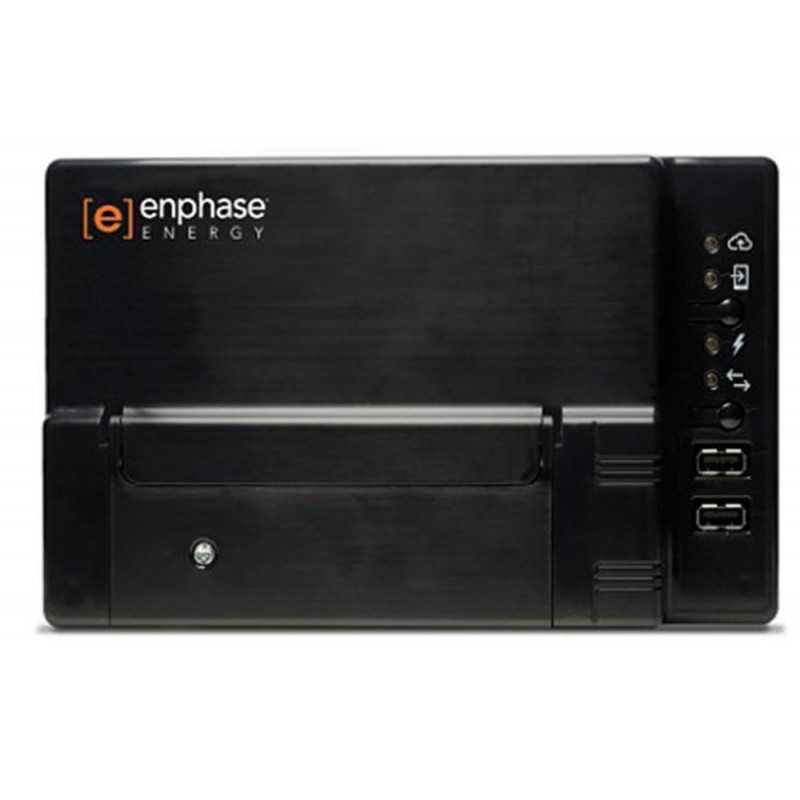

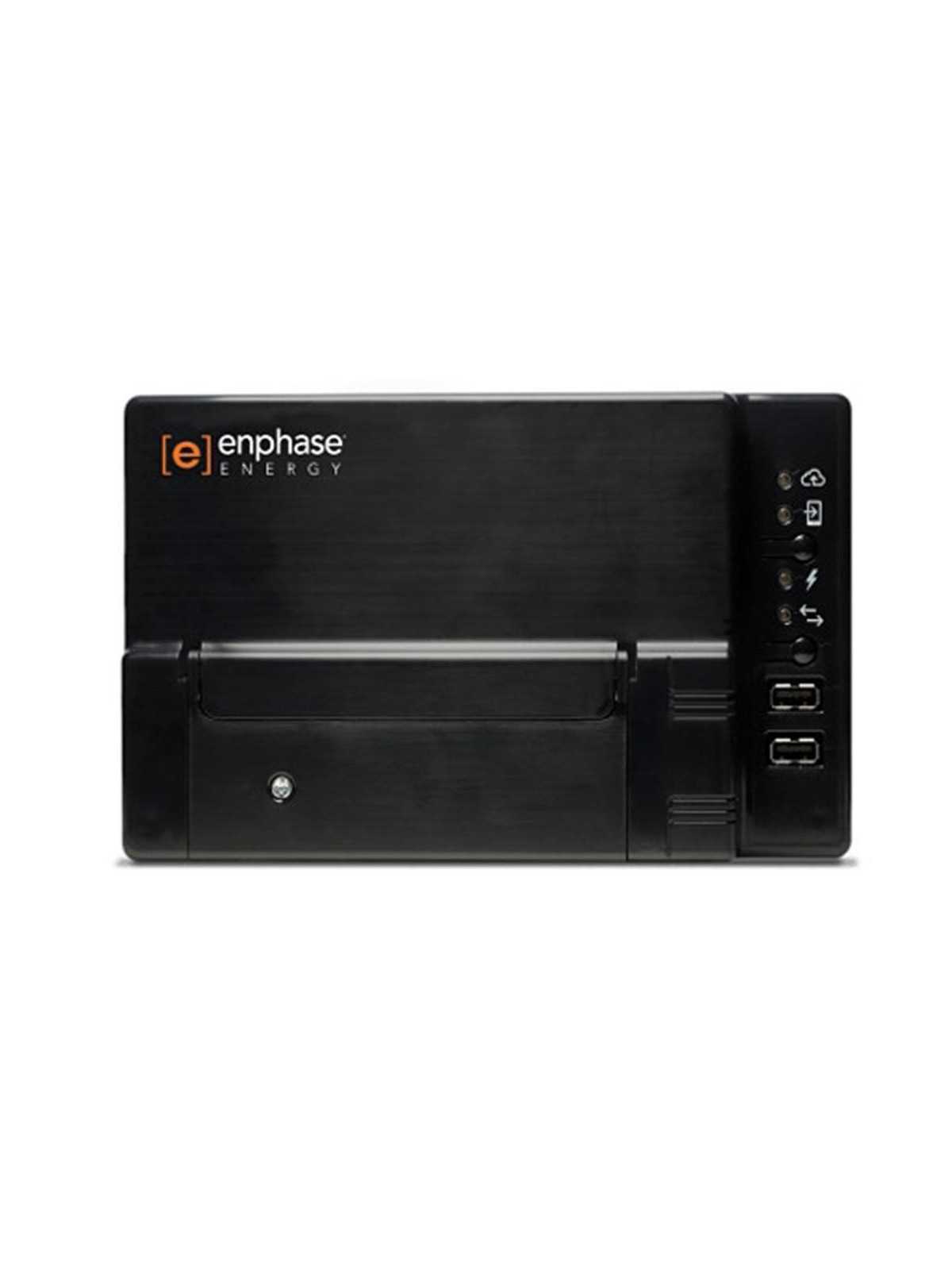

Pasarela de comunicación estándar Enphase Envoy-S
Con opciones de medición de producción y consumo, el Enphase Envoy-S es una plataforma inteligente para la gestión integral de su producción de energía.
Este microinversor no permite baterías en el sistema.
Especificaciones
REFERENCIA DEL MODELO |
.
Envoy-S Standard ENV-S-WM-230 | Pasarela de comunicación Enphase Envoy-S con monitorización básica de la producción fotovoltaica (+/- 5%) |
A
CCESORIOS (deben pedirse por separado) |
CELLMODEM-02
Enphase Mobile Connect™ |
.
Módem Plug & Play de calidad industrial con paquete de datos de cinco años para sistemas que incluyan hasta 60 microinversores |
(Disponible en zonas de instalación en las que se disponga de un servicio móvil adecuado.) |
CONFIGURACIÓN REQUERIDA PARA LA ALIMENTACIÓN |
como máximo.
Cable conectado | 230 V CA, 50 Hz. Se requiere una protección contra sobrecorriente de 20 A |
CSe requiere protección contra sobreintensidad de hasta 20 A.
ableado | 230 V CA, o 400 Y/230 V CA, 50 Hz. |
C
APACIDAD |
Número de dispositivos detectados | Hasta 600 microinversores |
DATOS
MECÁNICOS |
Dimensiones (L x A x P) | 213 x 126 x 45 mm |
0
Peso |
,5 kg |

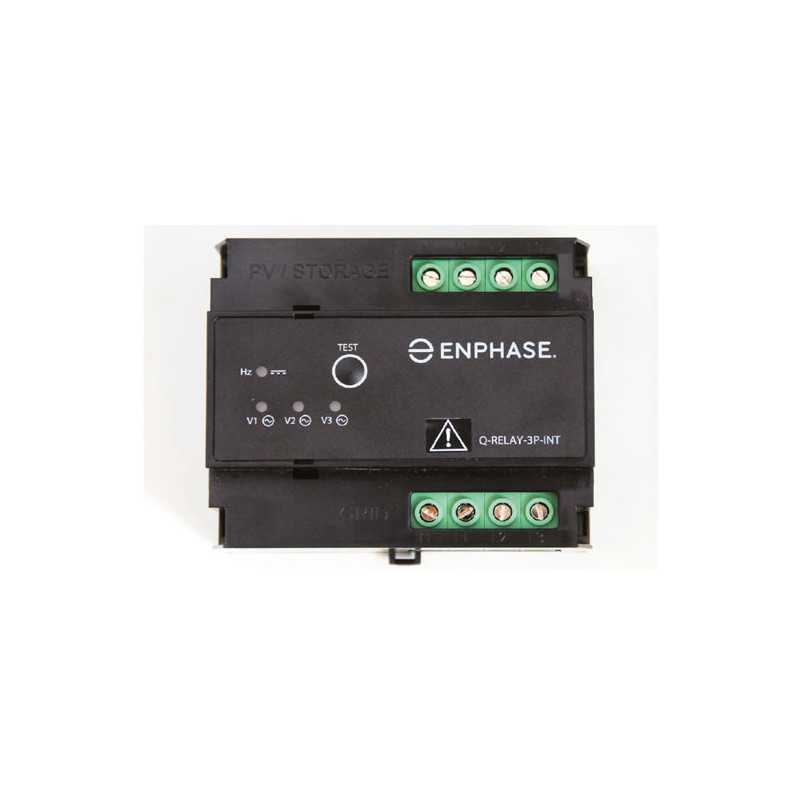

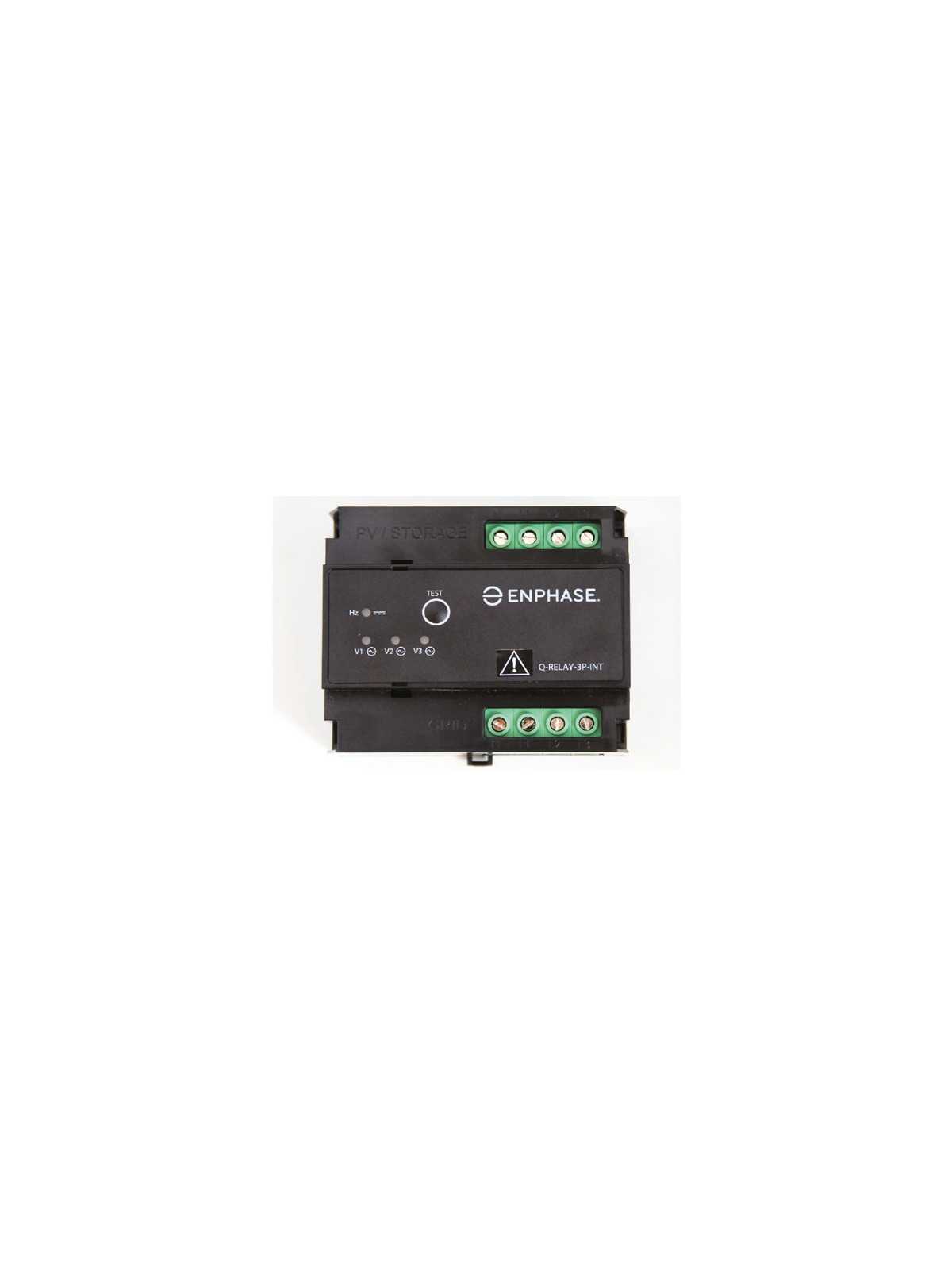

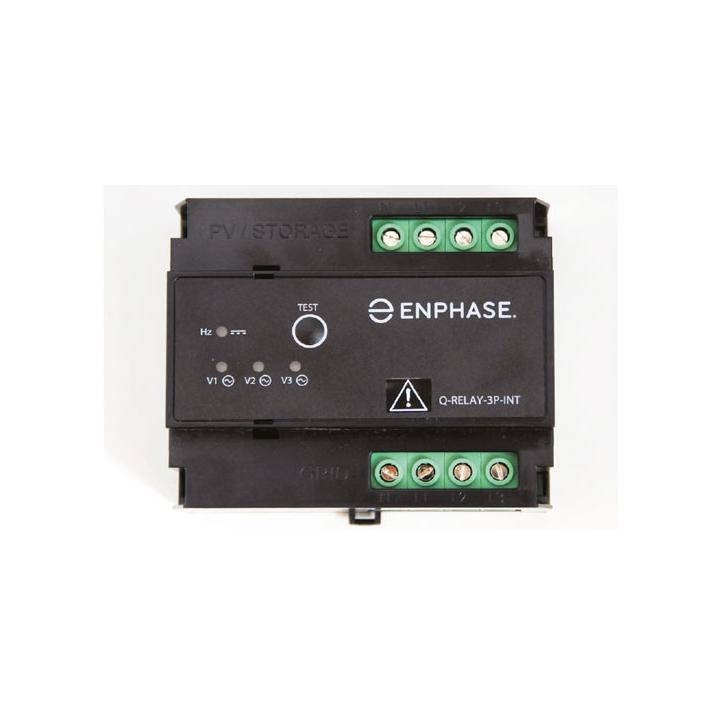

Relé Enphase Q (multifásico)
En las instalaciones de Enphase IQ, el relé Q multifásico funciona como dispositivo de monitorización y desconexión de la red.
El relé Q aísla físicamente los microinversores de la serie IQ de la red cuando se detectan fallos o de acuerdo con la normativa de la red, y se reconecta automáticamente cuando se restablecen las condiciones válidas de la red.
El relé Q de Tetrapolar aísla todos los conductores de fase y neutro y funciona con la pasarela Envoy-S.
Características
ESPECIFICACIONES Q-RELAY-3P-INT |
Protección de desacoplamiento tetrapolar (50 Hz) con detección de inyección de CC |
Categoría de sobretensión (EN 61010-1) | III |
.
CAT III | El terminal GRID está clasificado para la categoría de medida III |
G2
rado de contaminación (EN 61010-1) |
Rango de funcionamiento de la tensión alterna | de 85 a 265 |
Veff |
Tensión nominal de entrada (Vnom) | 230 / 240 Veff |
Frecuencia nominal | 50 Hz |
Tiempo de adquisición de | |
valores de frecuencia y tensión en funcionamiento normal | 100 ms (5 ciclos de línea @ 50Hz) |
Número de entradas de tensión protegidas | Hasta 3 |
IQ
Número de micro | |
7 microinversores por fase | Hasta 19 microinversores Enphase IQ 7 o 16 microinversores Enphase IQ 7+ |
NúmeroQ
de | ||
relés | ||
por | sistema | Limitado a 20 relés Q activos por sistema |
eléctrica
Tipo de salida |
Relé tetrapolar normalmente abierto (L1, |
L2, L3 y N) |
6
Potencia de salida |
kVA por fase |
Tiposalida eléctrica
de |
230 / 240 Vrms, 25A |
Consumo en vacío | 18 VA |
LEDs | Cuatro LEDs rojo/verde: tres para disparos por sobretensión y subtensión, |
uno para disparo por frecuencia (min f/ max f) e inyección de CC |
Montaje | Carril DIN de 35 mm (estándar) |
Anchura | 107 mm |
Sobretensión - | |
Salida L1 N | Combinación (1kV 2Ω) |
defuncionamiento-40
Rango de temperatura |
°C a 50 °C |
Clase de protección IP | IP 20 (Para uso en un entorno protegido) |
0
Humedad |
a 95 sin condensación |
Conformidad | IEC 61010, |
EN 61010-1 |
Conformidad EMCI |
IEC
61326, BS EN 50065-1 & |
2-2, BS EN 61326-1&2, BS EN 61000-3-11&12 |
5
Garantía |
años |
Ficha técnica
- Potencia del inversor
- 3000VA
- Tensión de salida del kit
- 230V
- Tipo de necesidad
- El consumo
- Almacenamiento en batería
- Sin almacenamiento
- Aerogenerador
- Sin viento
- Número de paneles
- 6 paneles
- Red de reinyección
- Con los comentarios
Referencias específicas
- upc
- 712971138926
- ean13
- 0712971138926
