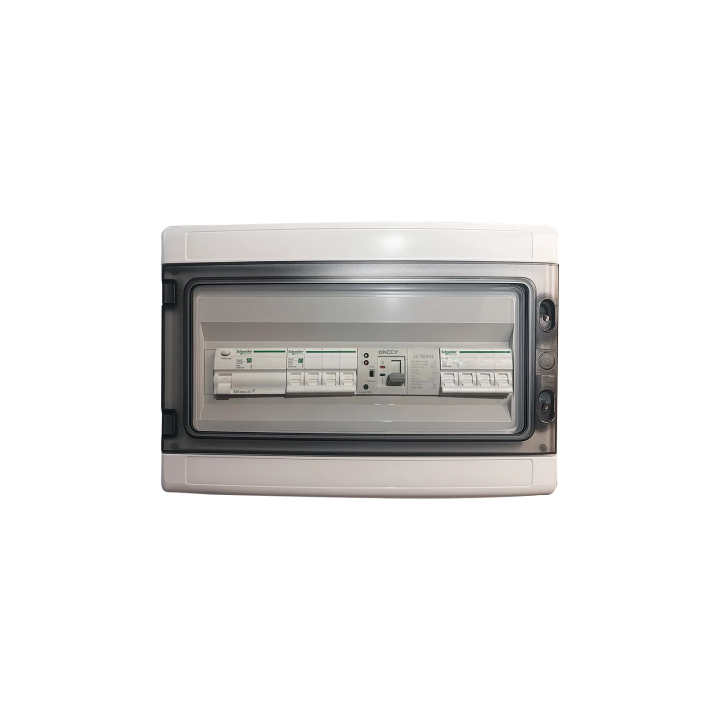

Cofre inversor trifásico 400V 16A con toma

Caja conmutadora trifásica 400V 16A con enchufes – Protección y continuidad de alimentación

La caja conmutadora trifásica 400V 16A con 3 enchufes combina seguridad, fiabilidad y continuidad de alimentación para sus instalaciones eléctricas críticas. Integra un conmutador automático ONCCY EATS2 4P 63A, un interruptor diferencial Resi9 4P 63A con sensibilidad de 300 mA y dos interruptores automáticos modulares Resi9 4P 25A 400V curva C, junto con tres enchufes de superficie de 16 A, ofreciendo una solución completa y modular adecuada para entornos residenciales, comerciales o semiindustriales.

Interruptor diferencial Resi9 4P 63A con sensibilidad de 300 mA

El interruptor diferencial protege a las personas y los equipos contra fugas de corriente. Con una sensibilidad de 300 mA, garantiza una protección fiable para su instalación trifásica y complementa la seguridad proporcionada por la caja.

Interruptores automáticos modulares Resi9 4P 25A 400V curva C

Estos interruptores reemplazan el típico de 16 A y proporcionan protección eficaz contra sobrecargas y cortocircuitos en los circuitos principales. La curva C y el montaje en riel DIN garantizan seguridad, robustez e instalación sencilla.

Conmutador automático ONCCY EATS2 4P 63A

El conmutador ONCCY EATS2 asegura la continuidad de la alimentación eléctrica cambiando automáticamente entre una fuente principal (red eléctrica) y una fuente de respaldo (batería, inversor, generador o solar) en menos de 50 milisegundos. Este cambio ultrarrápido protege equipos sensibles: servidores, sistemas fotovoltaicos con almacenamiento, congeladores profesionales, dispositivos médicos o equipos de seguridad.

Funcionamiento:

• Fuente A (principal): red eléctrica

• Fuente B (respaldo): generador, batería o instalación solar autónoma

El conmutador garantiza una aislación total y segura de los circuitos, evitando cualquier conexión simultánea de las dos fuentes.

Aplicaciones prácticas:

• Instalaciones fotovoltaicas híbridas

• Sistemas UPS y de respaldo

• Conmutación automática para generadores

• Ubicaciones remotas o semi-autónomas

• Comercios y oficinas que requieren continuidad de servicio

Principales características técnicas:

• Corriente nominal: 6 a 63 A

• Tensión: AC 110/220/400V, 50/60 Hz

• 4 polos (trifásico + neutro)

• Tiempo de conmutación: < 50 ms

• Montaje en riel DIN, dimensiones compactas (~90 mm)

• Más de 8.000 ciclos garantizados

• Norma CE

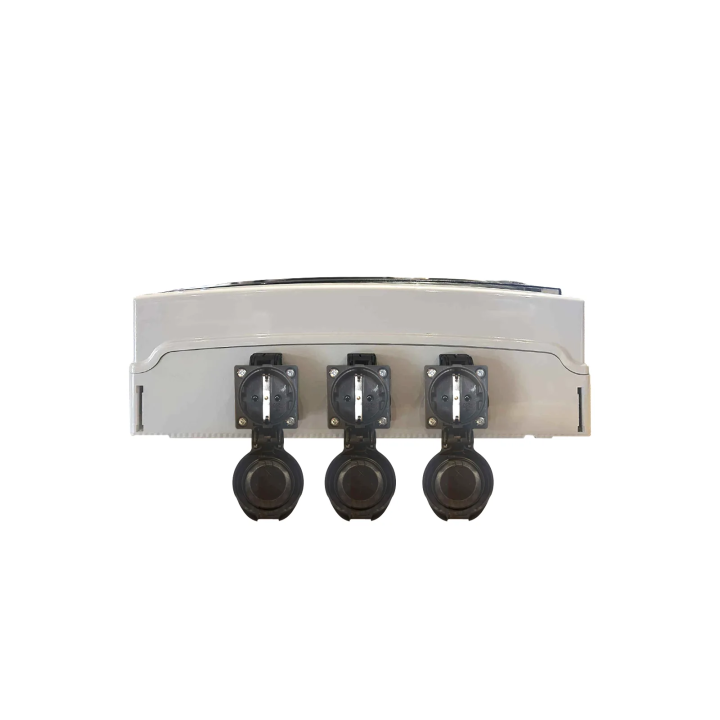

Enchufes de superficie de 16 A – 250 V AC

Prácticos y seguros, estos tres enchufes cuentan con una tapa de protección, conexión a tierra, bornes de tornillo y protección infantil. Resistentes a salpicaduras (IP44), permiten conectar varios dispositivos de forma segura y son ideales para entornos húmedos o exigentes.

Ventajas clave de la caja

• Protección completa contra sobrecargas y cortocircuitos gracias a los interruptores automáticos modulares

• Protección diferencial 4P 63A contra fugas de corriente

• Conmutación ultrarrápida e imperceptible para los equipos

• Aislamiento total de las fuentes A y B

• Instalación sencilla en riel DIN

• Alta fiabilidad con más de 8.000 ciclos

• Compacta y modular, se integra en todo tipo de cajas

• Tres enchufes seguros para conectar varios dispositivos

💡 Consejo Wattuneed: Siempre combine el conmutador automático con protecciones diferenciales y interruptores adecuados para garantizar una instalación segura y óptima, especialmente en sistemas fotovoltaicos híbridos o con generador.

FAQ – Caja Conmutadora Trifásica 400V 16A

1. ¿Qué componentes se incluyen en esta caja?
La caja incluye:

• Un conmutador automático ONCCY EATS2 4P 63A
• Un interruptor diferencial Resi9 4P 63A con sensibilidad de 300 mA
• Dos interruptores automáticos modulares Resi9 4P 25A 400V curva C
• Tres enchufes de superficie de 16 A

Esta combinación garantiza protección, continuidad de alimentación y seguridad para sus instalaciones eléctricas.

2. ¿Cuál es la función del conmutador automático?
El ONCCY EATS2 cambia automáticamente entre la fuente principal (red) y la fuente de respaldo (batería, inversor, generador o solar) en menos de 50 milisegundos, garantizando alimentación continua para equipos sensibles.

3. ¿Qué protege el interruptor diferencial 4P 63A 300 mA?
Protege a las personas y equipos contra fugas de corriente en la instalación trifásica, proporcionando seguridad adicional a los interruptores automáticos modulares.

4. ¿Qué función tienen los interruptores automáticos modulares Resi9 4P 25A?
Protegen los circuitos principales contra sobrecargas y cortocircuitos. La curva C y el montaje en riel DIN permiten protección fiable e instalación sencilla.

5. ¿Cuántos enchufes hay y cuáles son sus características?
La caja dispone de 3 enchufes de superficie de 16 A con toma de tierra, protección infantil, bornes de tornillo y tapa impermeable (IP44), adecuados para ambientes húmedos y el uso de varios dispositivos.

6. ¿Dónde se puede instalar esta caja?
Está diseñada para uso en interiores, en espacios secos o húmedos protegidos, y debe montarse en riel DIN.

7. ¿Qué mantenimiento se requiere?
Se recomienda inspección visual anual y prueba de conmutación cada 6 meses. Con más de 8.000 ciclos garantizados, la caja ofrece fiabilidad a largo plazo.

8. ¿Se puede usar esta caja con un inversor fotovoltaico híbrido?
Sí, es ideal para sistemas fotovoltaicos híbridos, UPS e instalaciones con generador, garantizando continuidad de alimentación.

9. ¿La caja se entrega lista para usar?
Sí, se entrega lista para instalar en riel DIN. El cableado debe ser realizado por un electricista cualificado para garantizar la seguridad.
