Kit de fijación de techo de pizarra
64,42 €
Impuestos incluidos
ndk-02157
0712971132832
Kit de fijación para paneles fotovoltaicos.
Adecuado para todo tipo de techos de pizarra.
Elija el número de paneles y el diseño (vertical/horizontal) en las opciones.
No hay artículos en stock
Este kit contiene el equipo necesario para conectar los paneles fotovoltaicos a los techos de pizarra.
Simplemente seleccione en las opciones el número de paneles dispuestos en vertical o el número de paneles dispuestos paisaje en su techo >> el contenido del kit de fijación se adapta automáticamente.
También compatible con baldosas planas.

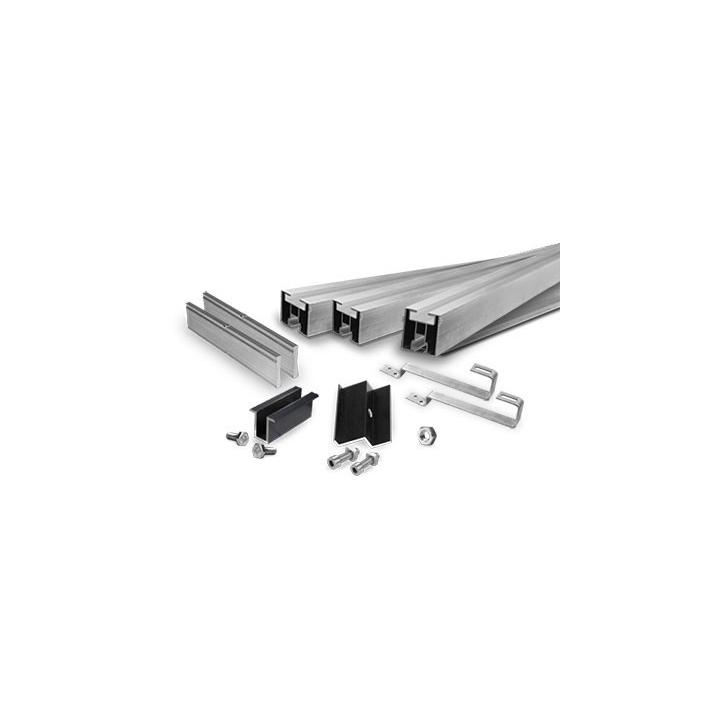

Contenido del kit de accesorios

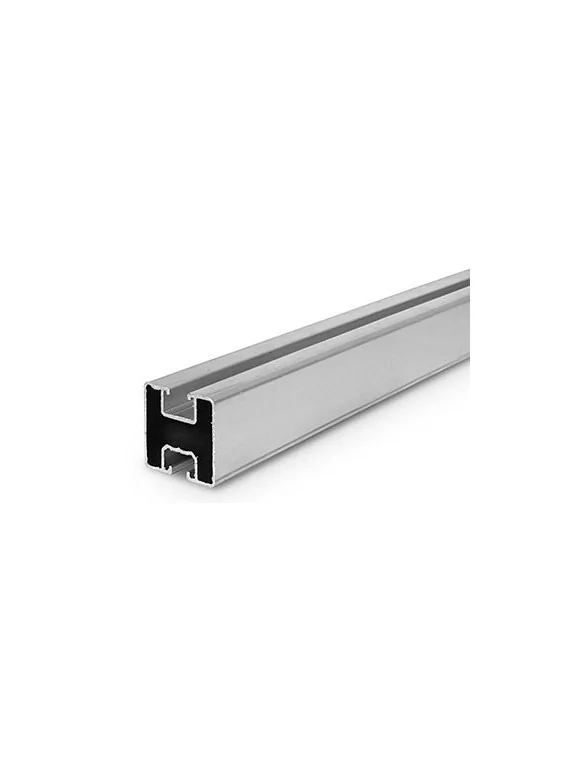

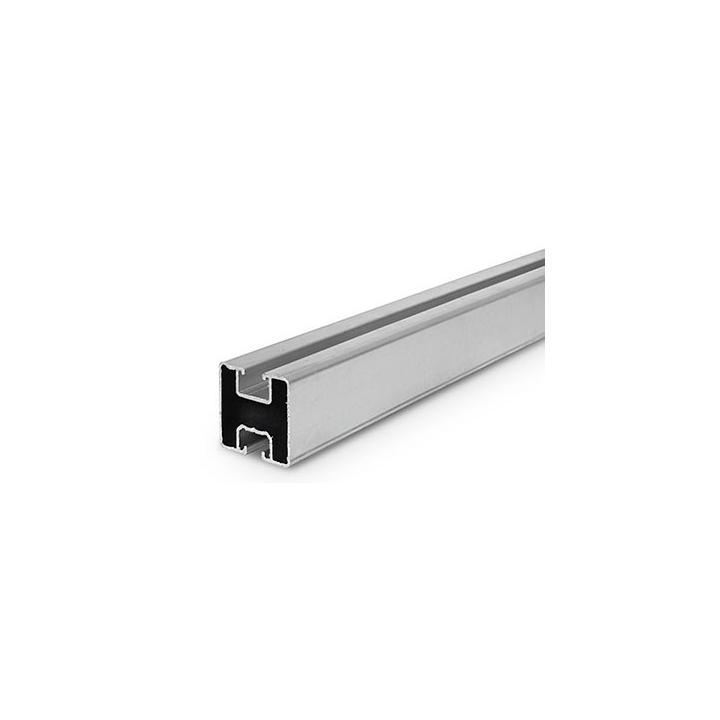

Riel de aluminio de 35x40 mm
Riel de aluminio en el que se coloca el panel solar. Carril personalizado disponible bajo petición.
>> Más información sobre el carril 35x40

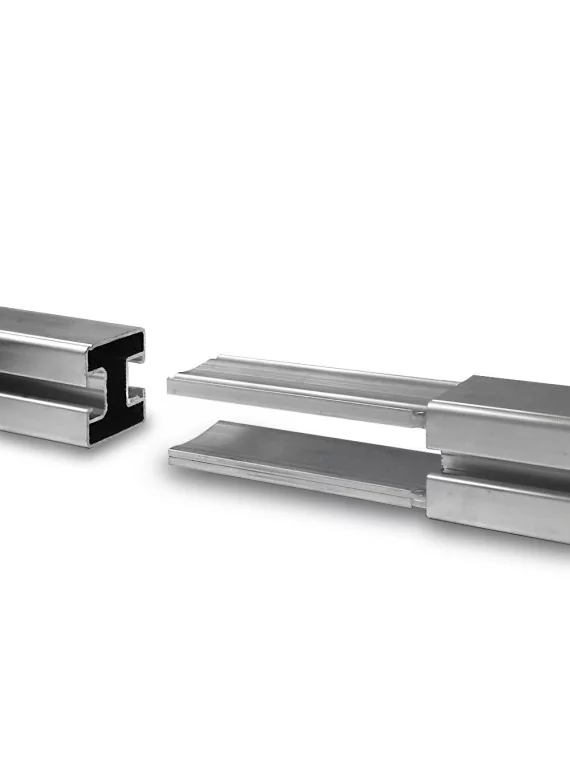

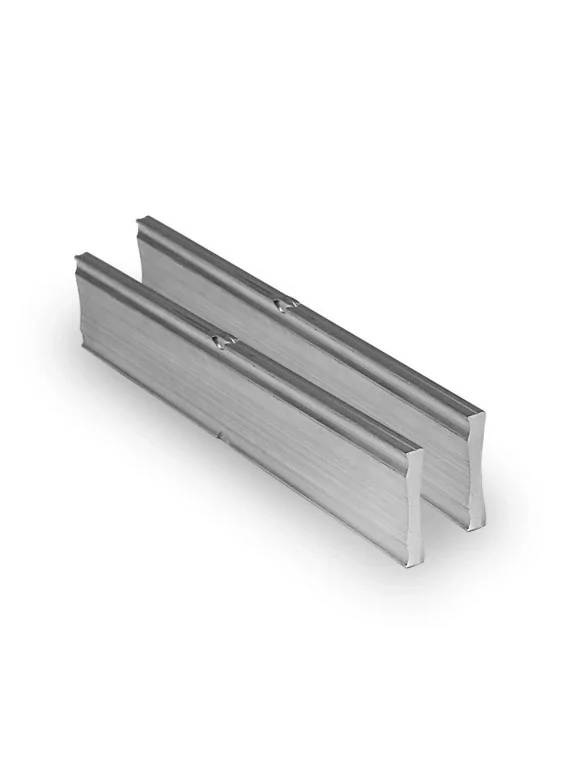

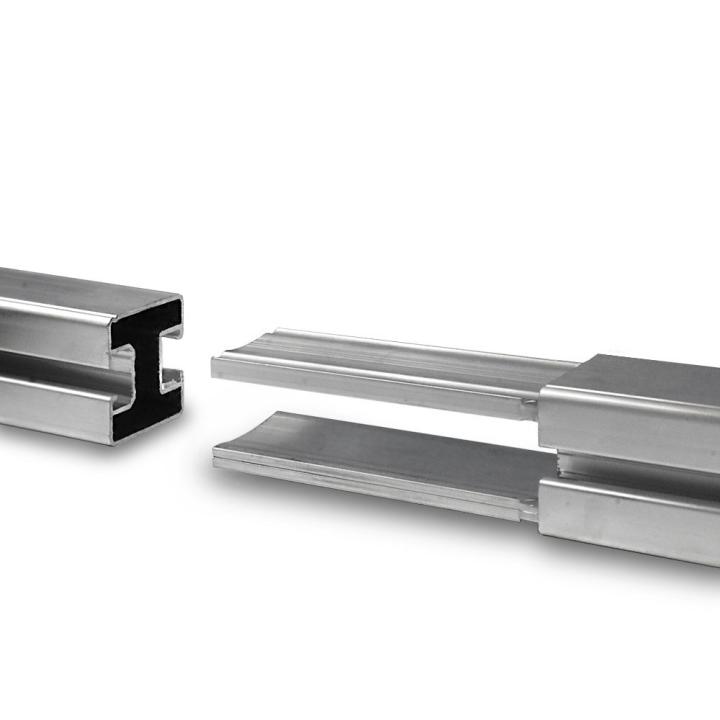

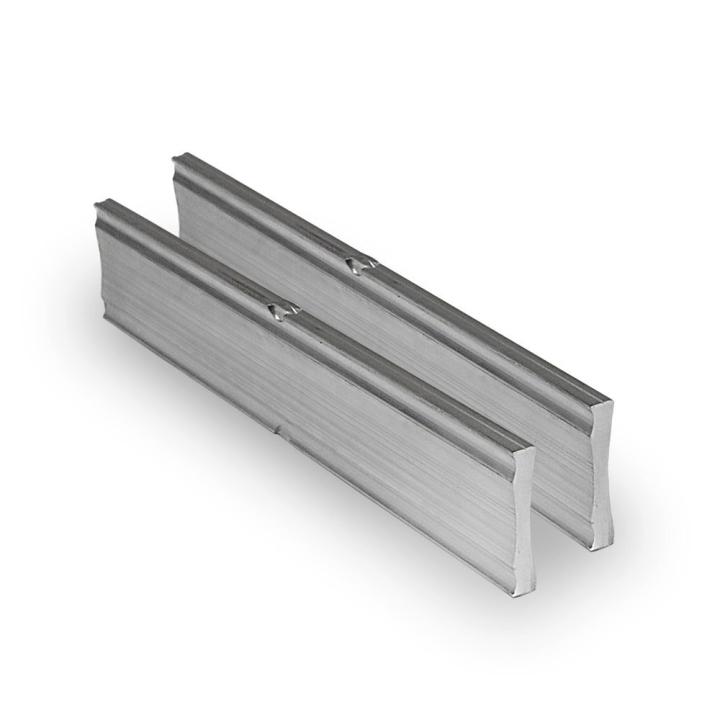

Cruce para el ferrocarril - 2 barras de fijación
Estas 2 barras se utilizan para montar sólidamente 2 piezas de riel juntos sin tornillos o herramientas! Simplemente inserte las barras de unión en las dos piezas de riel que se van a montar.
>> Más información sobre la sala de conexiones

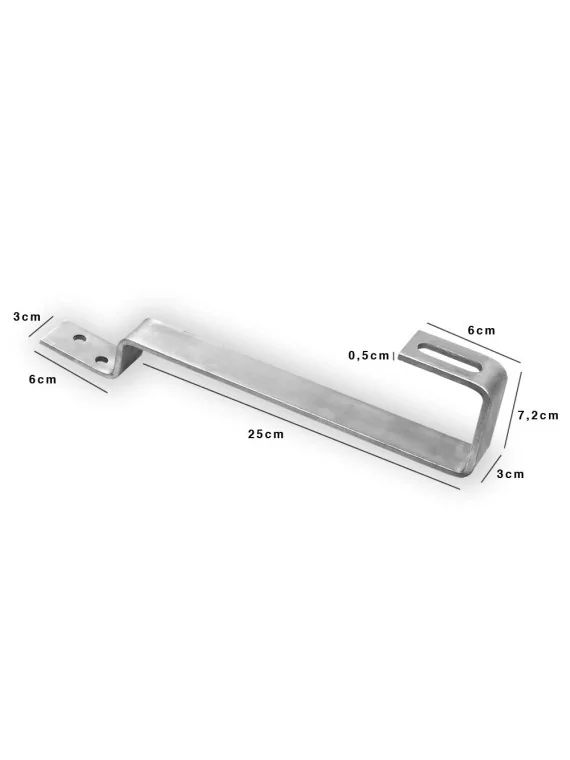

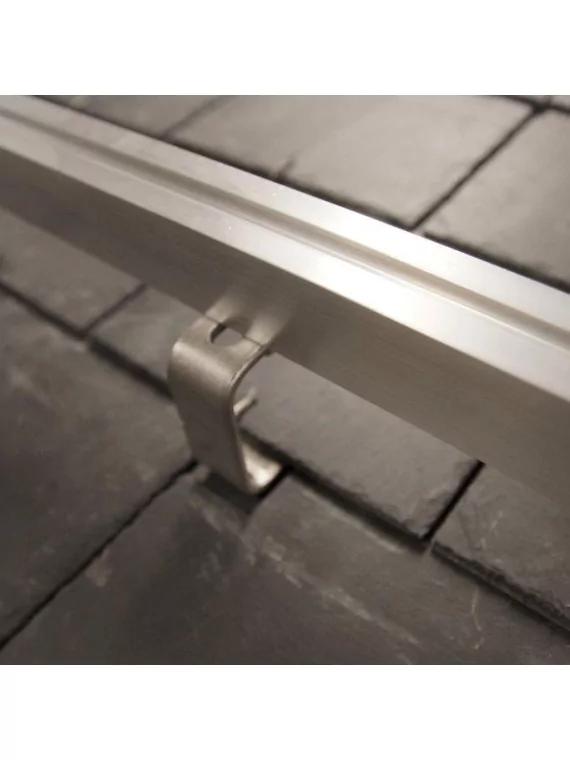

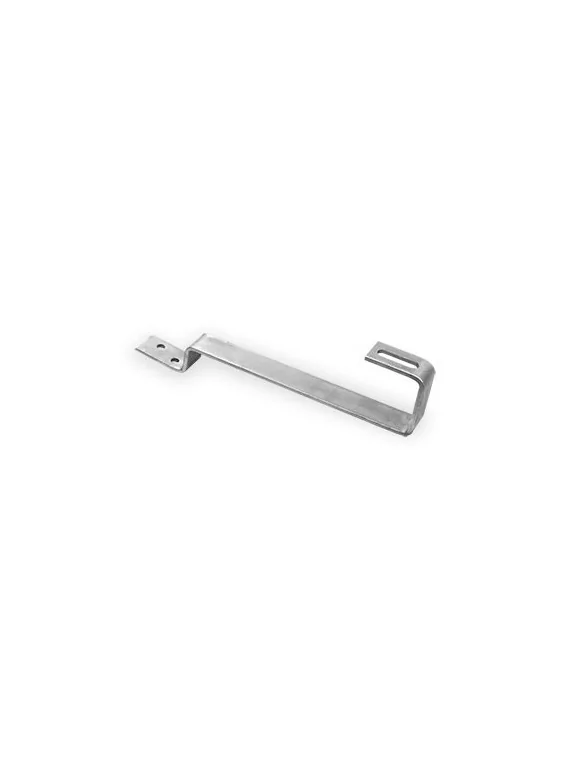

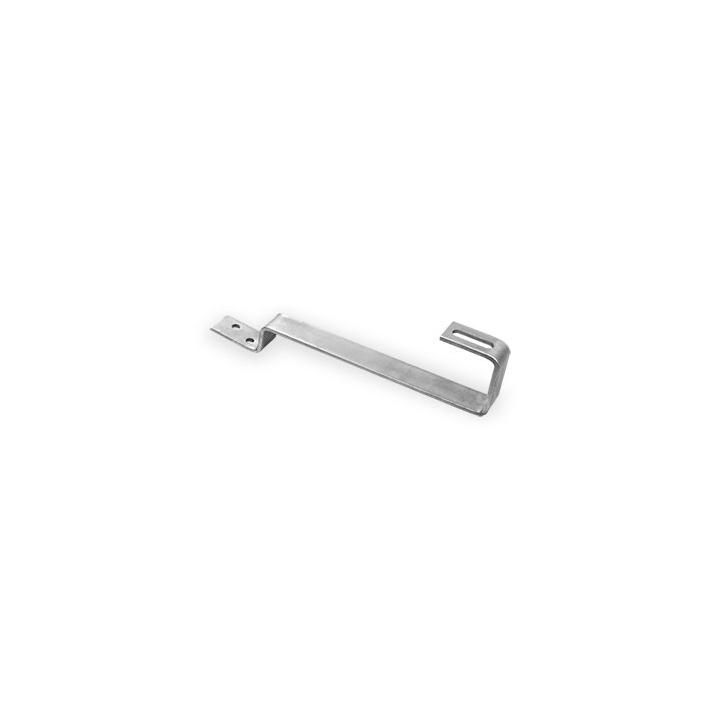

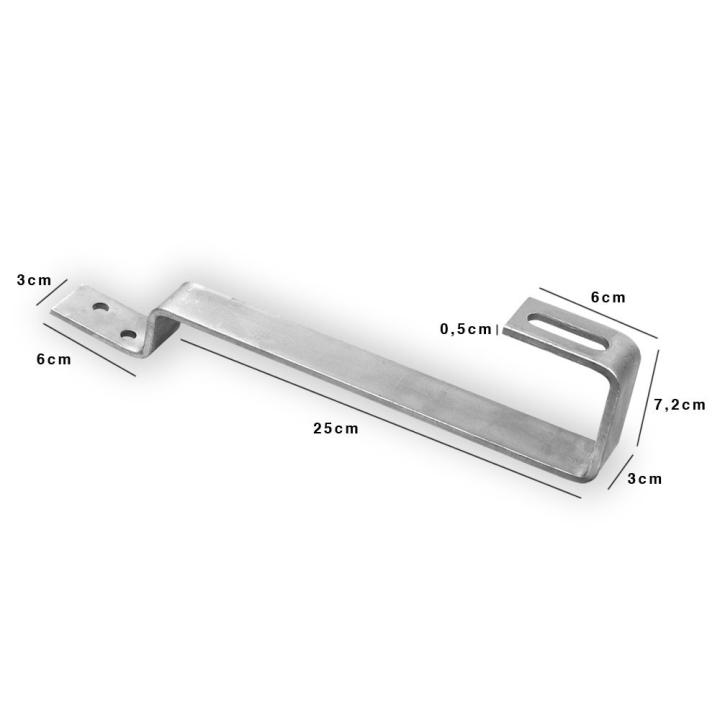

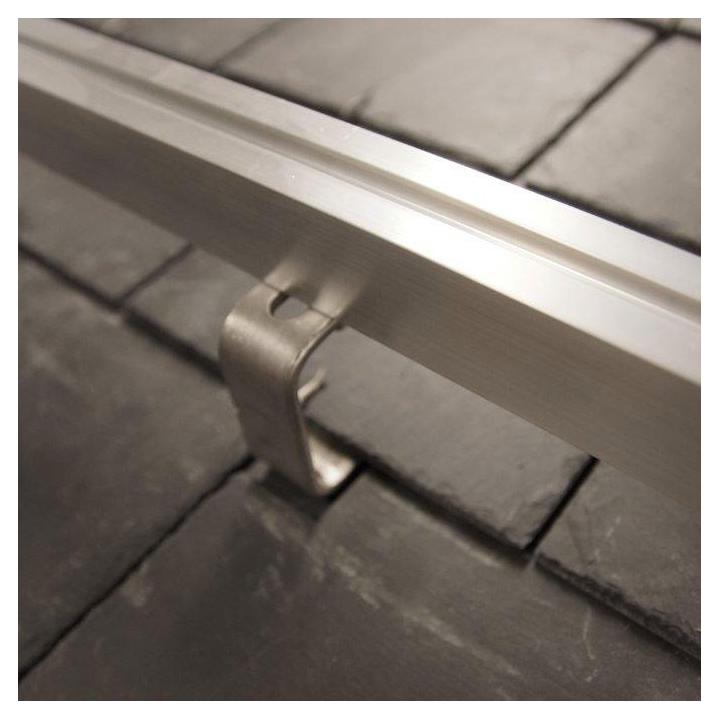

Gancho fijo para techo de pizarra
Este gancho se fija al techo y se utiliza para asegurar el riel de aluminio utilizado como soporte para el panel solar.
>> Obtener más información sobre el gancho de fijación de techos de pizarra

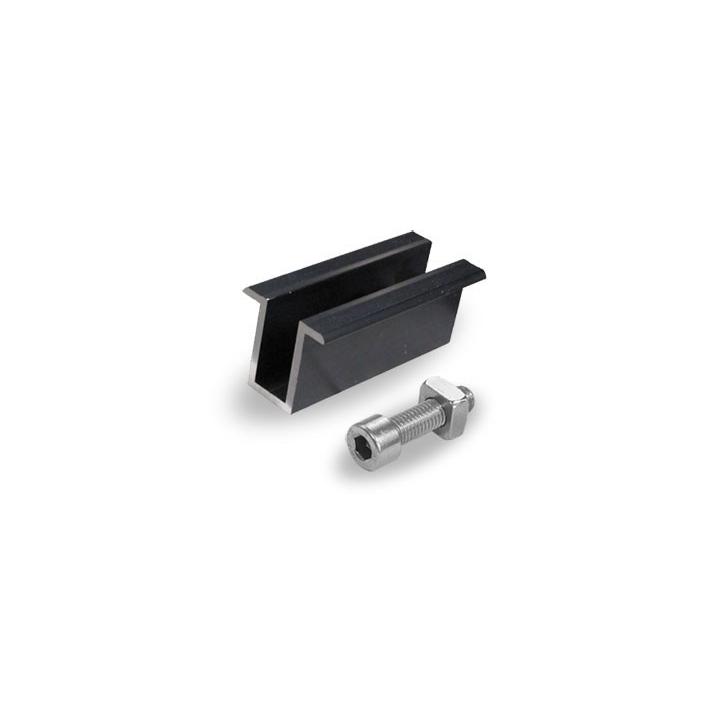

Almeja media - accesorio del panel
Clame por la fijación interior de paneles fotovoltaicos. Altura ajustable a la altura del marco del panel solar: 35 - 50mm. Correcciones en el riel de aluminio con perno y tuerca de acero inoxidable (suministrada).
opción Altura a elegir dependiendo de la altura del marco del panel.
>> Leer más sobre la almeja media

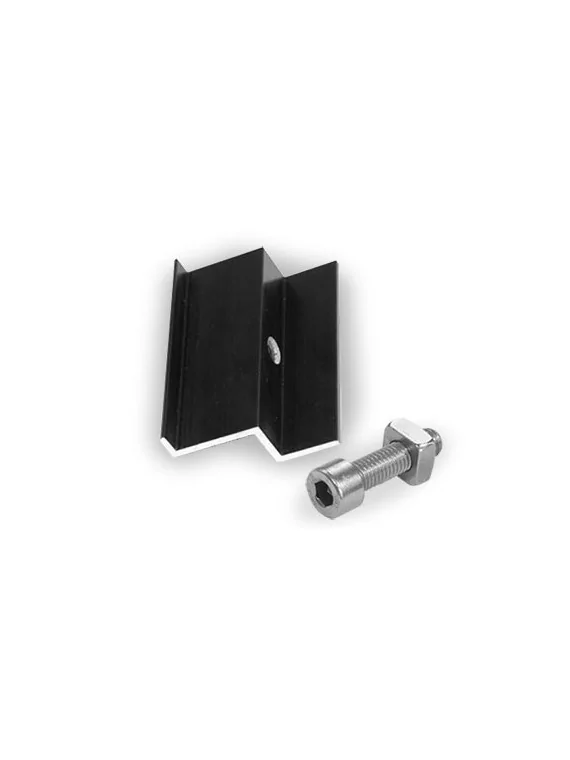

Almeja final - accesorio del panel
Clam por el accesorio exterior del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta almeja se fija en el riel de aluminio con perno y tuerca (suministrado)
>> Leer más sobre la almeja final
¿Cómo elijo un kit que se adapte a mis paneles?
El kit de sujeción es adecuado para todos los techos de pizarra. Gracias a sus opciones, se adapta al diseño de sus paneles.
Los sujetadores son compatibles con paneles convencionales (aproximadamente 1m60 x 1m).
1. Seleccione la cantidad de paneles verticales o horizontales
Elija, por fila, la cantidad de paneles dispuestos en vertical o horizontal.
Como qué, la disposición opuesta requiere 3 veces el producto Kit de fijación:
> 1er kit para la fila 1: 3 paneles verticales
> 2º kit para la fila 2: 2 paneles horizontales
> 3er kit para la fila 3: 2 paneles paisajísticos
2. Seleccione la almeja derecha para su panel
La almeja se utiliza para fijar el panel al riel de aluminio. Su altura debe corresponder al grosor del marco de su panel para que se acopla de forma segura al riel.
Las alturas de las almejas disponibles: 35 - 40 - 45 - 47 - 50 mm

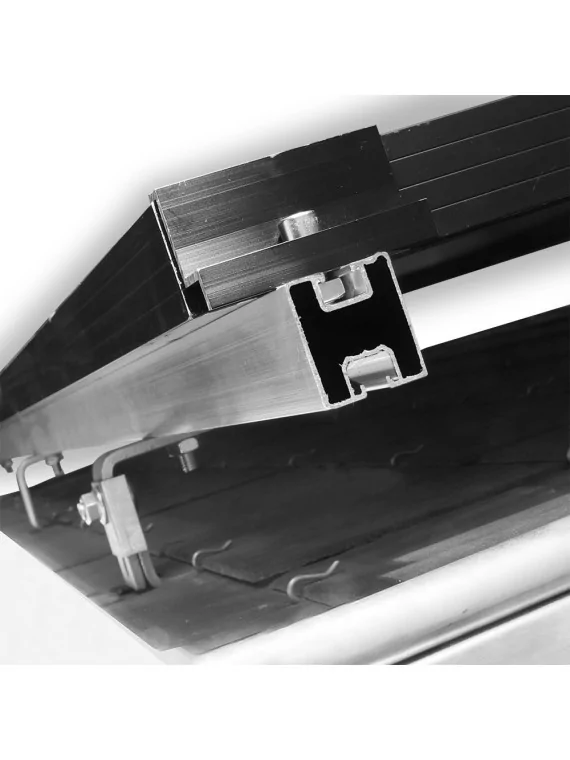

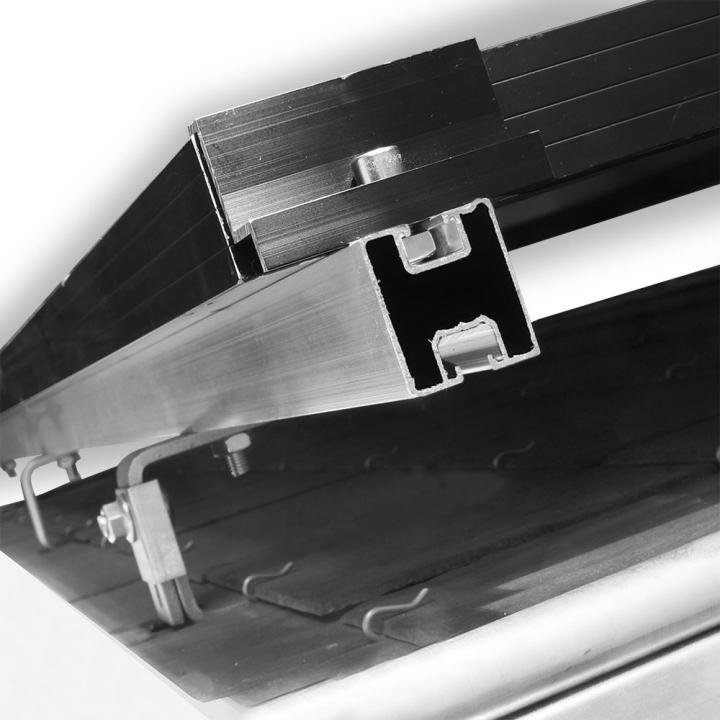

Esquema para la instalación de sujetadores de cubierta de pizarra
Detalle del material proporcionado sobre la base de la cantidad de panel
| Paneles verticales | ||||||
| Número de paneles | Riel (m) | Detalle ferroviario | entronque | gancho | Almeja media | Fin de la almeja |
| 1 panel | 2 | (2 x 1,04 m) | 0 | 4 | 0 | 4 |
| 2 paneles | 4 | (2 x 2,10 m) | 0 | 6 | 2 | 4 |
| 3 paneles | 6 | (2 x 2,1 m y 2 x 1,04 m) | 2 | 8 | 4 | 4 |
| 4 paneles | 8 | (4 x 2,10 m) | 2 | 10 | 6 | 4 |
| 5 paneles | 10 | (4 x 2,10m y 2 x 1,04m) | 4 | 12 | 8 | 4 |
| 6 paneles | 12 | (6 x 2,10 m) | 4 | 12 | 10 | 4 |
| 7 paneles | 14 | (6 x 2,10m y 2 x 1,04m) | 6 | 14 | 12 | 4 |
| 8 paneles | 16 | (8 x 2,10 m) | 6 | 16 | 14 | 4 |
| 9 paneles | 18 | (8 x 2,10m y 2 x 1,04m) | 8 | 16 | 16 | 4 |
| 10 paneles | 20 | (10 x 2,10 m) | 8 | 18 | 18 | 4 |
| 11 paneles | 22 | (10 x 2,10m y 2 x 1,04m) | 10 | 18 | 20 | 4 |
| 12 paneles | 24 | (12 x 2,10 m) | 10 | 20 | 22 | 4 |
| 13 paneles | 26 | (12 x 2.10 y 2 x 1.04m) | 12 | 22 | 24 | 4 |
| 14 paneles | 28 | (14 x 2,10 m) | 12 | 22 | 26 | 4 |
| 15 paneles | 30 | (14 x 2,10m y 2 x 1,04m) | 14 | 24 | 28 | 4 |
| 16 paneles | 32 | (16 x 2,10 m) | 14 | 26 | 30 | 4 |
| 17 paneles | 34 | (16 x 2,10m y 2 x 1,04m) | 16 | 26 | 32 | 4 |
| 18 paneles | 36 | (18 x 2,10 m) | 16 | 28 | 34 | 4 |
| 19 paneles | 38 | (18 x 2,10m y 2 x 1,04m) | 18 | 30 | 36 | 4 |
| 20 paneles | 40 | (20 x 2.10) | 18 | 32 | 38 | 4 |
| Paneles paisajísticos | ||||||
| Número de paneles | Riel (m) | Detalle ferroviario | entronque | gancho | Almeja media | Fin de la almeja |
| 1 panel | 3,4 | (2 x 1,80 m) | 0 | 4 | 0 | 4 |
| 2 paneles | 6,8 | (4 x 1,80 m) | 2 | 6 | 2 | 4 |
| 3 paneles | 10,2 | (4 x 1,80m y 2 x 1,60m) | 4 | 8 | 4 | 4 |
| 4 paneles | 13,6 | (6 x 1,80m y 2 x 1,60m) | 6 | 10 | 6 | 4 |
| 5 paneles | 17 | (8 x 1,80m y 2 x 1,60m) | 8 | 12 | 8 | 4 |
| 6 paneles | 20,4 | (10 x 1,80m y 2 x 1,60m) | 10 | 14 | 10 | 4 |
| 7 paneles | 23,8 | (10 x 1,80m y 4 x 1,60m) | 12 | 16 | 12 | 4 |
| 8 paneles | 27,2 | (12 x 1,80m y 2 x 1,60m) | 14 | 18 | 14 | 4 |
| 9 paneles | 30,6 | (14 x 1,80m y 4 x 1,60m) | 16 | 20 | 16 | 4 |
| 10 paneles | 34 | (16 x 1,80m y 4 x 1,60m) | 18 | 22 | 18 | 4 |
| 11 paneles | 37,4 | (18 x 1,80m y 4 x 1,60m) | 20 | 24 | 20 | 4 |
| 12 paneles | 40,8 | (20 x 1,80m y 4 x 1,60m) | 22 | 26 | 22 | 4 |
| 13 paneles | 44,2 | (22 x 1,80m y 4 x 1,60m) | 24 | 28 | 24 | 4 |
| 14 paneles | 47,6 | (24 x 1,80m y 4 x 1,60m) | 26 | 30 | 26 | 4 |
| 15 paneles | 51 | (26 x 1,80m y 4 x 1,60m) | 28 | 32 | 28 | 4 |
| 16 paneles | 54,4 | (28 x 1,80m y 4 x 1,60m) | 30 | 34 | 30 | 4 |
| 17 paneles | 57,8 | (30 x 1,80m y 4 x 1,60m) | 32 | 36 | 32 | 4 |
| 18 paneles | 61,2 | (32 x 1,80m y 4 x 1,60m) | 34 | 38 | 34 | 4 |
| 19 paneles | 64,6 | (34 x 1,80m y 4 x 1,60m) | 36 | 40 | 36 | 4 |
| 20 paneles | 68 | (36 x 1,80m y 4 x 1,60m) | 38 | 42 | 38 | 4 |
Los detalles de los rieles se dan como indicación y dependen del tamaño de los paneles (que varía las longitudes de los rieles).
