Caja EPS trifásica SolaX X3 - Fuente de alimentación de reserva automática 3x63A

EPS SolaX X3-EPS BOX - Fuente de alimentación trifásica automática de reserva 3x63A

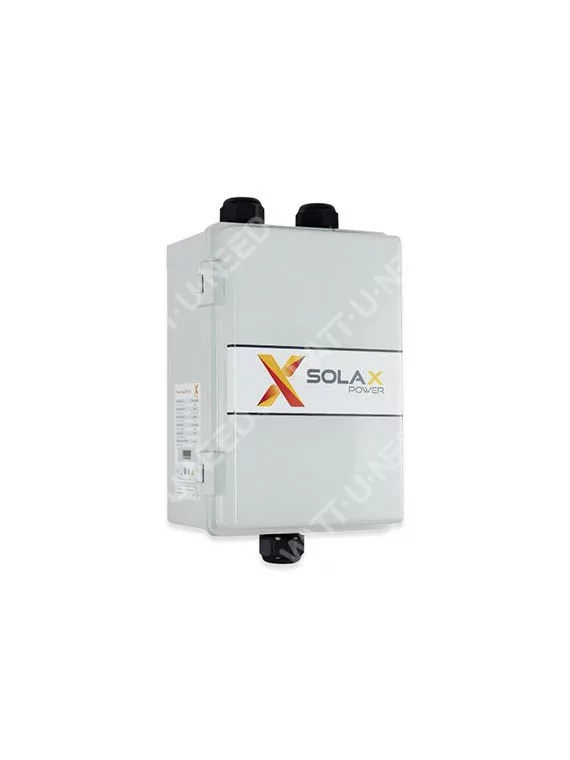

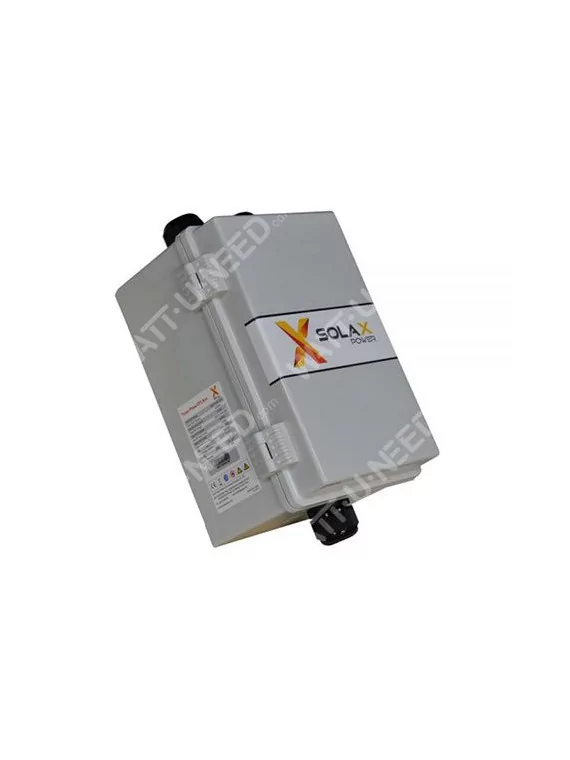

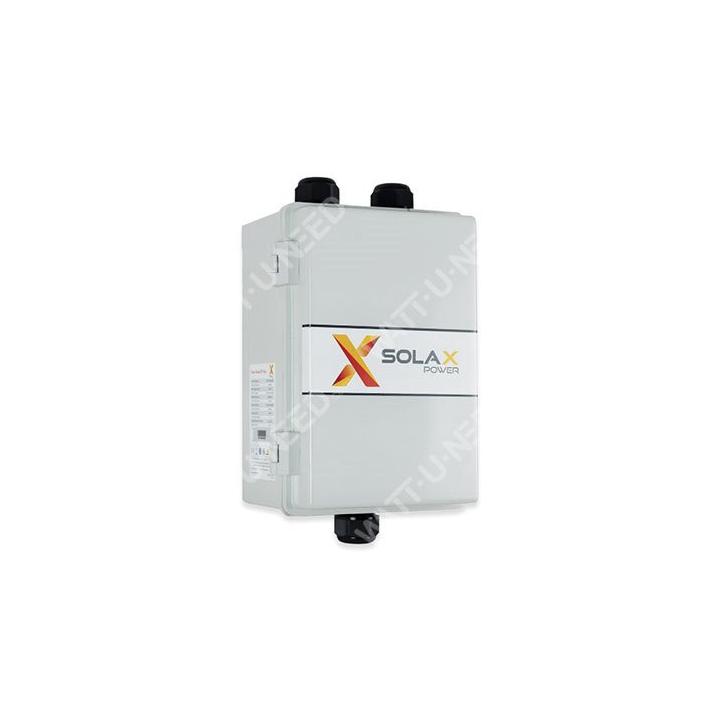

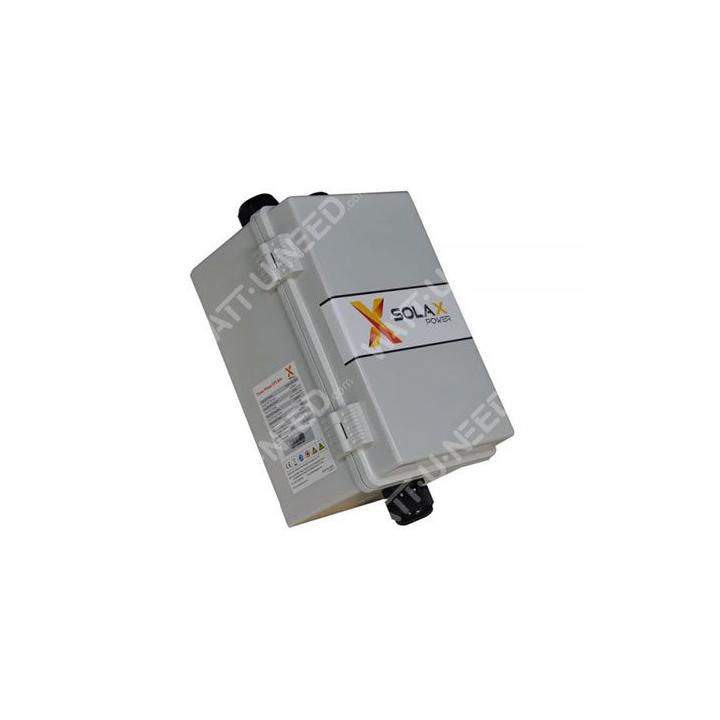

La EPS SolaX X3-EPS BOX (referencia X3-EPS-BOX) es un accesorio automático profesional diseñado para garantizar la continuidad de su alimentación trifásica en caso de fallo de la red. Gracias a sus dos contactores trifásicos integrados, esta caja gestiona de forma inteligente la conmutación entre la red trifásica pública (400/230V) y la salida EPS (Emergency Power Supply) de su inversor híbrido SolaX X3.

En caso de fallo de la red, la caja activa automáticamente la salida EPS alimentada por su batería y paneles solares. Cuando vuelve la red, reconecta automáticamente su instalación a la red trifásica pública y desactiva de forma segura la salida EPS. Esta solución es esencial para las instalaciones fotovoltaicas comerciales e industriales con baterías que requieren autonomía durante los cortes de electricidad.

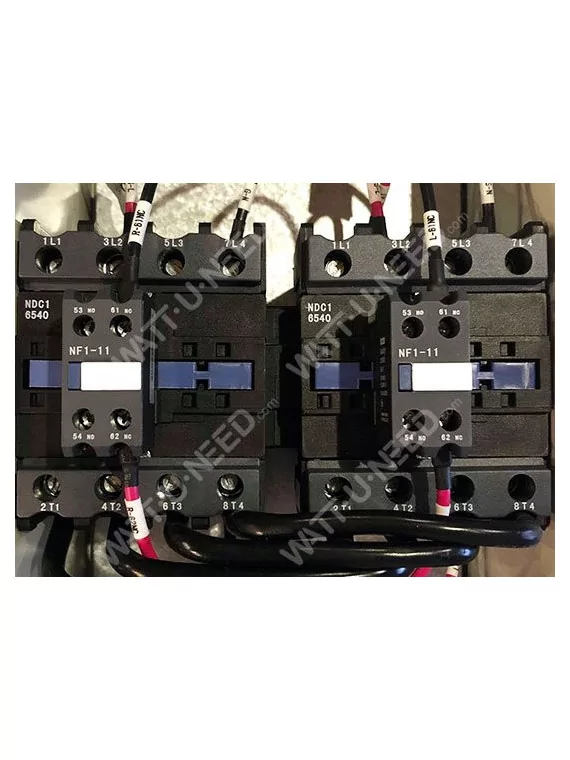

Funcionamiento automático del doble contactor trifásico

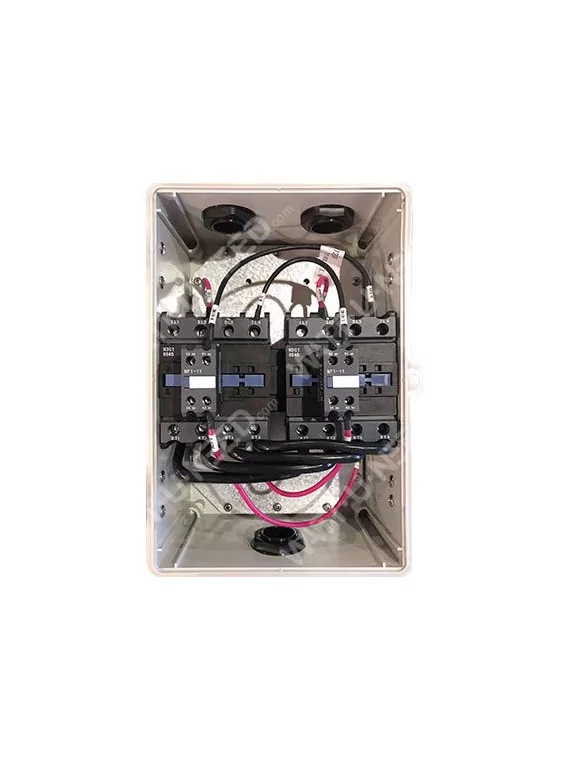

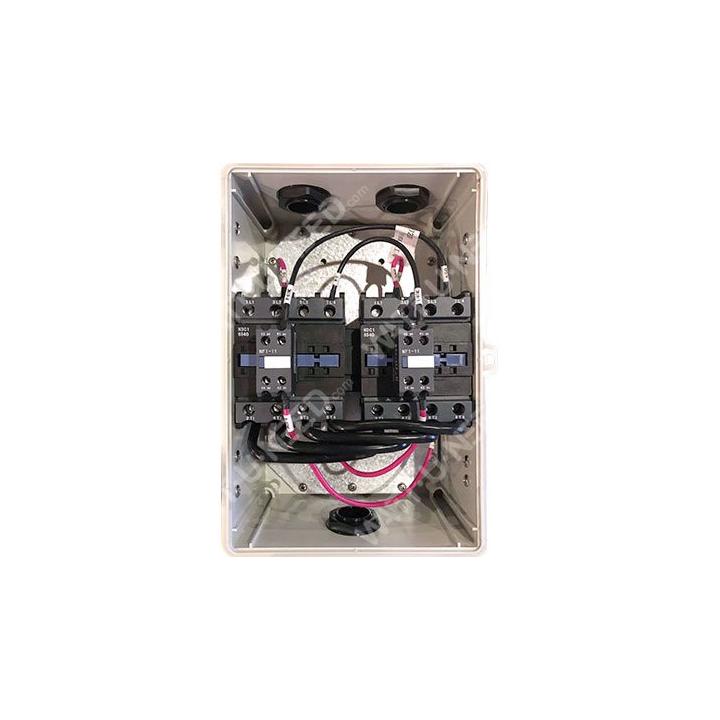

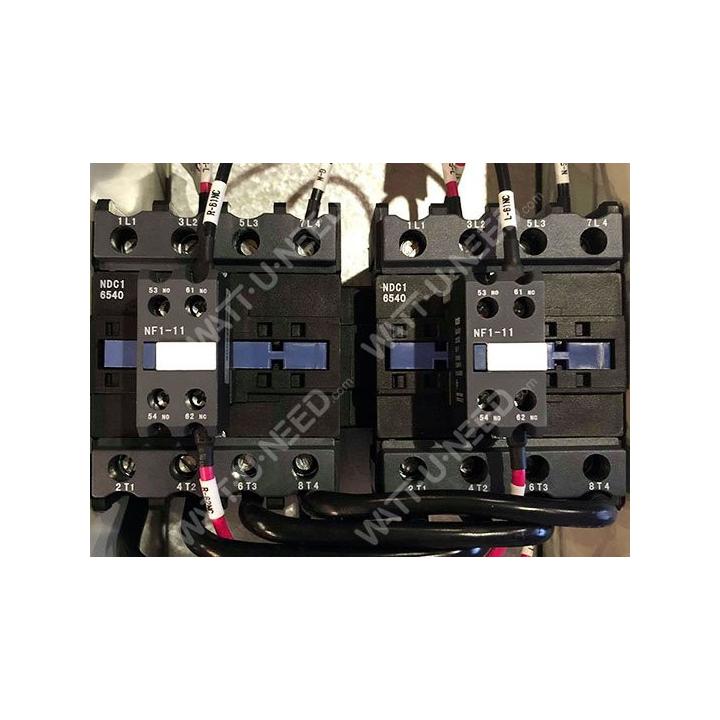

El sistema integrado de doble contactor trifásico proporciona una gestión automatizada y segura de su alimentación trifásica:

• Detección de corte de red trifásica: El contactor vigila constantemente la presencia de las 3 fases de la red pública.
• Activación inmediata del EPS trifásico: En cuanto se detecta un fallo (pérdida de una o varias fases), el contactor pasa automáticamente a la salida EPS trifásica (alimentada por batería + FV).
• Reconexión automática: Cuando vuelve una red trifásica estable, la caja reconecta el SAI a la red pública y cierra la salida EPS.
• Seguridad antiisla trifásica: Evita la inyección a la red durante los cortes, de conformidad con las normas de desacoplamiento trifásico.
• Tiempo de conmutación rápido: conmutación en menos de 0,5 segundos para minimizar las interrupciones.

Este funcionamiento es totalmente transparente para el usuario: no es necesaria ninguna intervención manual, ni siquiera durante los microcortes.

Compatibilidad con los inversores SolaX X3-Hybrid

La caja EPS es compatible con todos los inversores híbridos trifásicos de la serie SolaX X3 equipados con la función EPS:

• SolaX X3-HYBRID 5.0-D G4/G4.2 (5 kVA trifásico)
• SolaX X3-HYBRID 6.0-D G4/G4.2 (6 kVA trifásico)
• SolaX X3-HYBRID 8.0-D G4/G4.2 (8 kVA trifásico)
• SolaX X3-HYBRID 10.0-D G4/G4.2 (10 kVA trifásico)
• SolaX X3-HYBRID 15.0-D G4 (15 kVA trifásico)
• Modelos trifásicosSolaX X3-Retro Fit con función EPS

Requisitos esenciales: El SAI debe estar equipado con una salida EPS trifásica y conectado a una batería (Triple Power, Pylontech, etc.). Sin batería, la función de reserva no funcionará. La red eléctrica debe ser trifásica 400/230V 50Hz (norma europea).

Especificaciones técnicas detalladas

Aplicaciones para instalaciones fotovoltaicas comerciales e industriales

La caja EPS trifásica responde a las necesidades críticas de las instalaciones solares profesionales con almacenamiento:

• Edificios comerciales: Suministro automático de energía a sistemas críticos (servidores, cajas registradoras, iluminación de seguridad, alarmas) durante fallos de la red eléctrica.
• Pymes y talleres: Funcionamiento continuo de máquinas trifásicas ligeras, compresores, aire acondicionado, ventilación industrial.
• Centros de datos: Suministro eléctrico de reserva para equipos informáticos críticos, además de SAI.
• Granjas: Suministro eléctrico para bombas de riego, ventilación de invernaderos, sistemas de refrigeración de centrales lecheras.
• Instalaciones terciarias: Oficinas, consultas médicas, comercios que requieren continuidad eléctrica trifásica.
• Autoconsumo profesional optimizado: Maximiza el uso de la energía solar almacenada, incluso en caso de corte de suministro, reduciendo los costes de funcionamiento.

Uso típico: Un taller equipado con un inversor SolaX X3-HYBRID 10.0-D con una batería Triple Power de 11,6 kWh. En caso de fallo de la red, la caja EPS pasa automáticamente a la batería para alimentar los circuitos trifásicos prioritarios (3x63A máx., es decir, ~43 kVA). La producción solar sigue cargando la batería si brilla el sol, lo que prolonga la autonomía.

Instalación eléctrica trifásica y conexión

Requisitos eléctricos trifásicos:

• Instalación realizada por un electricista cualificado con habilitación eléctrica trifásica, conforme a las normas NF C 15-100 (Francia) / RGIE (Bélgica).
• Sección de cable: 16 mm² mínimo para entrada trifásica 3x63A AC, 16 mm² para salida trifásica EPS.
• Disyuntores tetrapolares adecuados: 63 A en el lado de la red, 63 A en el lado EPS.
• Protección diferencial tetrapolar 30mA tipo A obligatoria.
• Compruebe que la salida trifásica EPS está presente en el inversor (modelos X3-Hybrid-D).
• Comprobar el orden de las fases y del neutro antes de la puesta en servicio.

Etapas de conexión:

1. Fijar la caja EPS cerca del cuadro eléctrico trifásico (montaje mural exterior posible gracias a IP65).

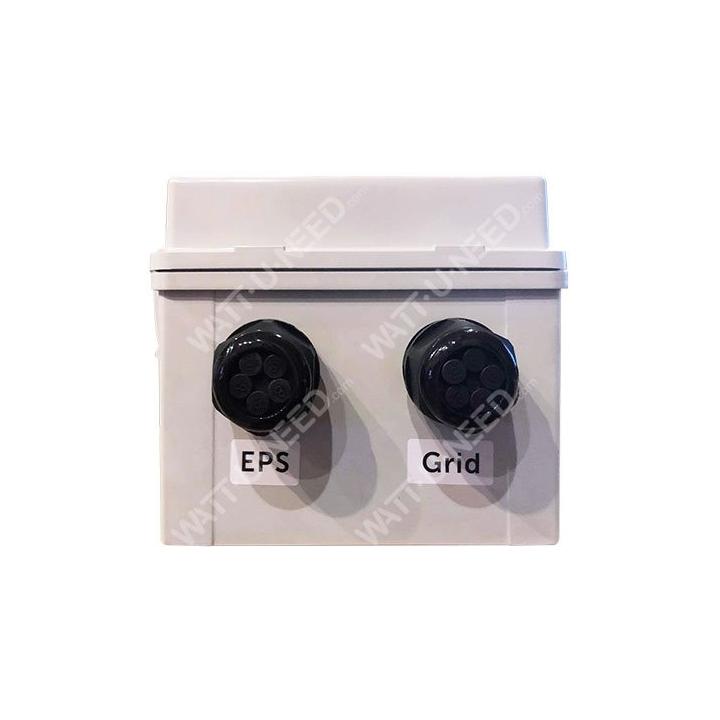

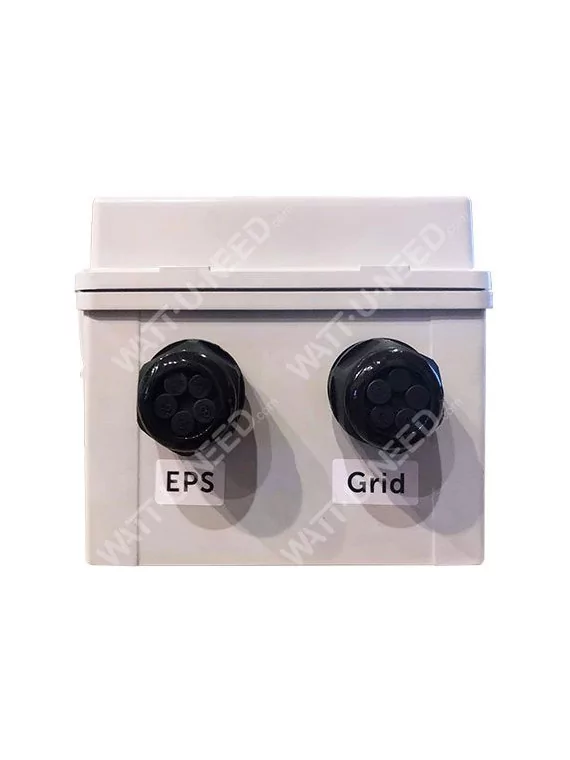

2. Conectar la entrada principal trifásica CA a la red pública (3 fases + neutro + tierra, 3x63A máx.).
3. Conecte la entrada EPS trifásica a la salida EPS del inversor SolaX X3 (3 fases + neutro + tierra).

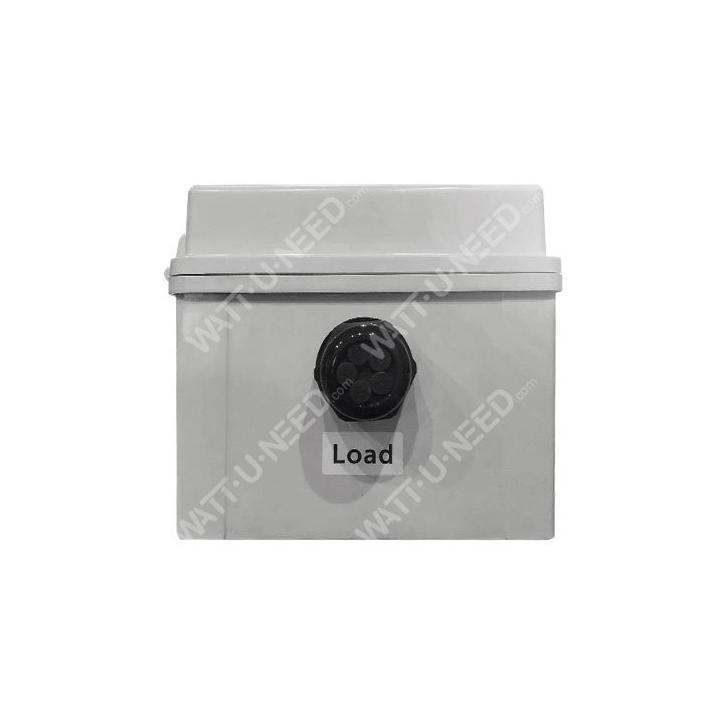

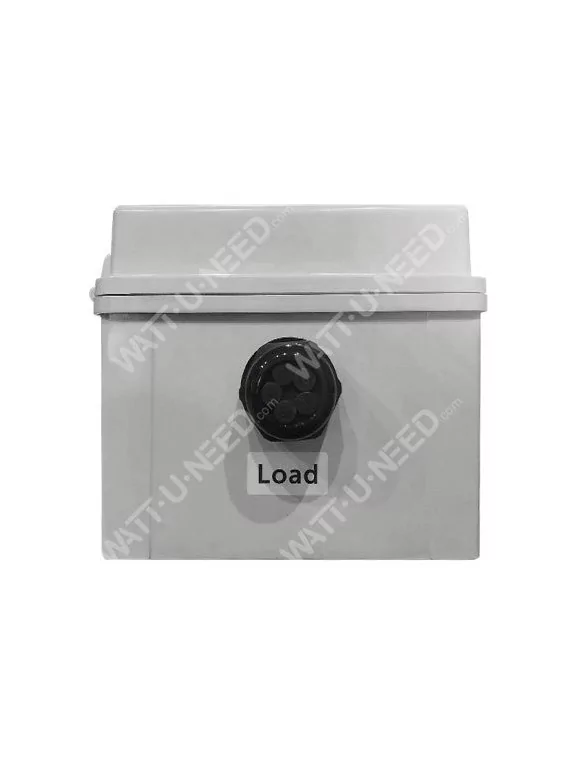

4. Conecte la salida de carga trifásica a los circuitos prioritarios que deben alimentarse como reserva.
5. Compruebe el orden de las fases con un indicador de secuencia (L1-L2-L3).
6. Ajuste las protecciones diferenciales y compruebe la tensión en cada fase antes de la puesta en servicio.
7. Probar la conmutación automática simulando un fallo de red (interruptor general abierto).
8. Compruebe el tiempo de conmutación (< 0,5 s) y la estabilidad de la alimentación EPS.

Consejo de instalación: Utilice cables de colores estándar (negro/marrón/gris para L1/L2/L3, azul para neutro, verde/amarillo para tierra). Etiquete claramente los terminales para facilitar el mantenimiento futuro. Documente el orden de las fases para evitar errores durante el mantenimiento.

Dimensionamiento de la carga del EPS trifásico (3x63A máximo)

La potencia del EPS trifásico está limitada a 3x63A (es decir, aproximadamente 43 kVA a 400V trifásico). Es fundamental dimensionar correctamente los circuitos de emergencia para evitar sobrecargas :

Consejo importante: Favorezca las cargas trifásicas equilibradas (reparto equitativo en las 3 fases). Evite conectar máquinas de arranque muy elevado (motores >15 kW) directamente a la salida del EPS. Para grandes cargas inductivas, utilice un arranque suave o un arranque estrella-triángulo.

Para dimensionar con precisión sus necesidades de respaldo trifásico, consulte nuestra calculadora de consumo trifásico en nuestra caja de herramientas.

Normas y conformidad Red trifásica belga

La caja SolaX X3 EPS cumple las normas de conexión fotovoltaica tri fásica aplicables en Bélgica:

• Normativa Synergrid C10/11: Garantiza el desacoplamiento trifásico automático en caso de fallo de la red (pérdida de una o varias fases).
• Protección trifásica anti-islanding: Impide la inyección de electricidad en la red pública durante los cortes (seguridad de los técnicos de la DSO).
• Categoría de sobretensión III: Resistencia a las sobretensiones transitorias en instalaciones industriales trifásicas.
• Marcado CE: Conforme a la Directiva Europea de Baja Tensión 2014/35/UE y a la Directiva de Compatibilidad Electromagnética 2014/30/UE.
• IP65: Totalmente estanco para la instalación en el exterior conforme a las exigencias de la RGIE belga.
• Instalación RGIE: Debe ser realizada por un electricista autorizado para validación de conformidad y seguro profesional.

Para cualquier pregunta técnica sobre la instalación trifásica, consulte nuestro centro de asistencia o nuestras guías técnicas.

Ventajas de la caja trifásica EPS para su instalación solar profesional

• Automatización trifásica total: Sin intervención manual durante los cortes de red, incluso parciales (pérdida de 1 fase).
• Seguridad industrial reforzada: Protege contra los riesgos de funcionamiento en isla trifásica y de retorno de energía en caso de interrupción de la red.
• Compatibilidad universal SolaX X3: Funciona con toda la gama X3-Hybrid de 5 a 15 kVA trifásicos.
• Instalación profesional sencilla: Conexión simplificada (6 hilos) entre el inversor y la caja EPS, lo que reduce los errores de cableado.
• Robustez IP65: Posibilidad de instalación en exteriores, resistente a la intemperie y a los entornos industriales.
• Conmutación rápida: Conmutación < 0,5 segundos para minimizar el impacto en los equipos sensibles.
• Fiabilidad probada: robustos contactores electromecánicos trifásicos para una máxima longevidad en entornos profesionales.
• Rentabilidad profesional: aprovecha al máximo su inversión en baterías garantizando la autonomía durante los cortes, evitando pérdidas de producción.
