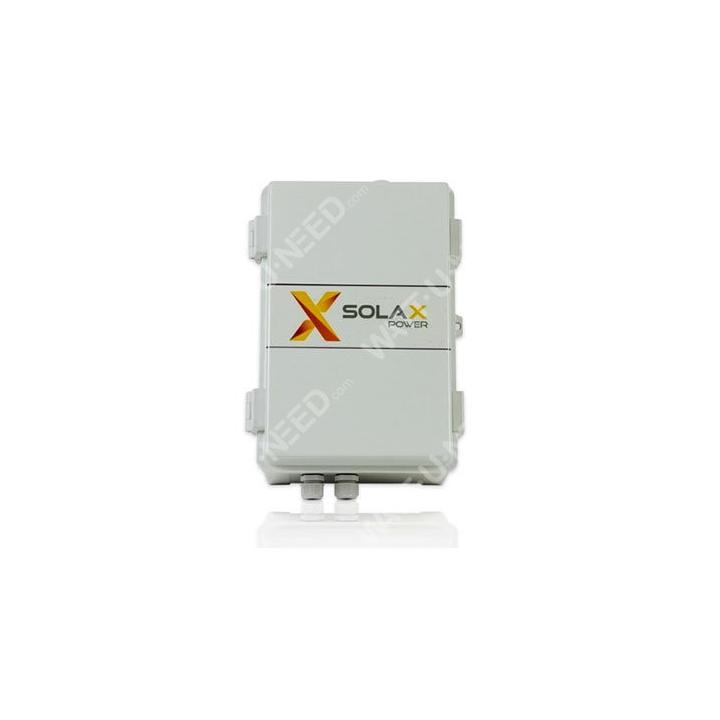

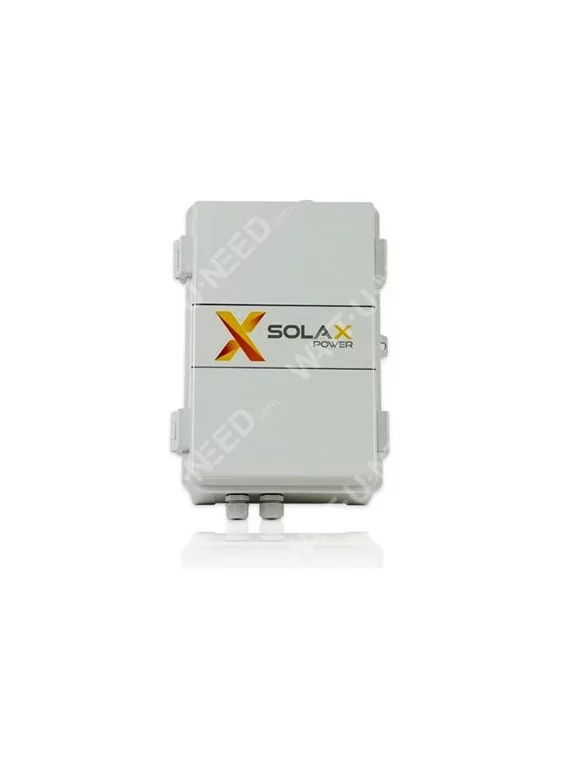

Caja EPS SolaX X1 - Alimentación de emergencia automática monofásica de 17 A

EPS SolaX X1-EPS BOX - Fuente de alimentación automática de reserva para inversores monofásicos

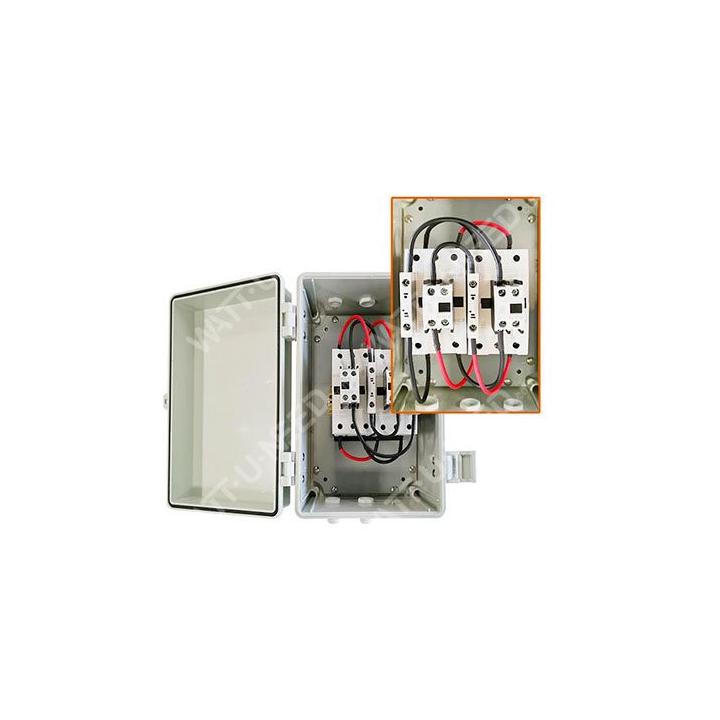

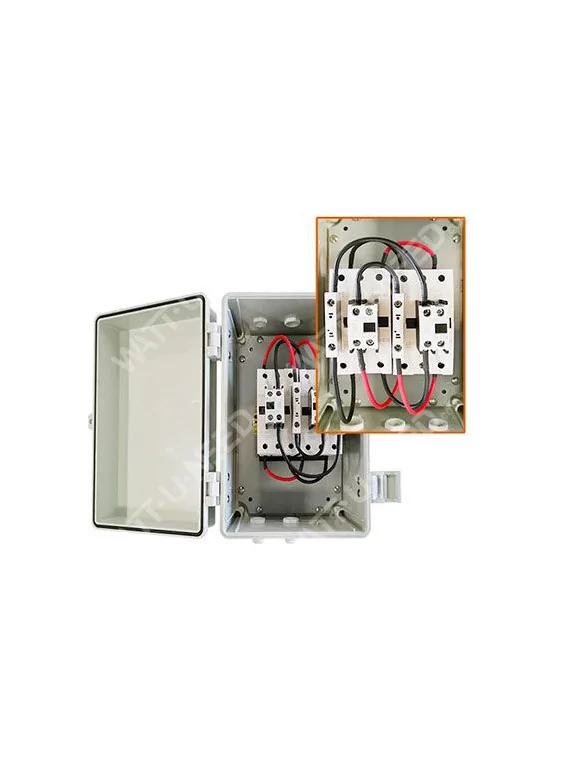

La EPS SolaX X1-EPS BOX (referencia X1-EPS-BOX) es un accesorio automático diseñado para garantizar la continuidad de su alimentación eléctrica en caso de fallo de la red pública. Gracias a sus dos contactores integrados, esta caja gestiona de forma inteligente la conmutación entre la red pública y la salida EPS (Emergency Power Supply) de su inversor híbrido SolaX X1.

En caso de fallo de la red, la caja activa automáticamente la salida EPS alimentada por su batería y sus paneles solares. Cuando vuelve la red, reconecta automáticamente su instalación a la red pública y desactiva de forma segura la salida EPS. Esta solución es indispensable para las instalaciones fotovoltaicas con baterías que requieren autonomía durante los cortes de electricidad.

Funcionamiento automático del doble contactor

El sistema integrado de doble contactor proporciona una gestión segura y automatizada de su suministro eléctrico:

• Detección de fallo de red: El contactor vigila constantemente la presencia de la red pública.
• Activación inmediata del EPS: en cuanto se detecta un fallo, el contactor pasa automáticamente a la salida EPS (alimentada por batería + fotovoltaica).
• Reconexión automática: Cuando vuelve la red, la caja vuelve a conectar el SAI a la red pública y cierra la salida EPS.
• Seguridad anti-islanding: Evita cualquier inyección a la red durante los cortes, en cumplimiento de las normas de desacoplamiento.

Este funcionamiento es totalmente transparente para el usuario: no requiere ninguna intervención manual.

Compatibilidad con los inversores SolaX X1-Hybrid

La caja EPS es compatible con todos los inversores híbridos monofásicos de la serie SolaX X1 equipados con la función EPS:

• SolaX X1-HYBRIDE 3.0-D G4/G4.1 (3 kVA)
• SolaX X1-HYBRIDE 3.7-D G4/G4.1 (3,7 kVA)
• SolaX X1-HYBRIDE 5.0-D G4/G4.1 (5 kVA)
• SolaX X1-HYBRIDE 6.0-D G4/G4.1 (6 kVA)
• Modelos SolaXX1-Retro Fit con función EPS

Requisitos esenciales: El SAI debe estar equipado con una salida EPS y conectado a una batería (Triple Power, Pylontech, etc.). Sin batería, la función de reserva no funcionará.

Especificaciones técnicas detalladas

Aplicaciones para instalaciones fotovoltaicas residenciales

La caja EPS satisface las necesidades críticas de las instalaciones solares con almacenamiento:

• Cargas esenciales de reserva: alimentación automática de la iluminación, frigorífico, congelador, caja de Internet, alarma en caso de fallo de la red.
• Autonomía energética: utiliza la batería y la producción fotovoltaica para funcionar fuera de la red sin interrupción.
• Autoconsumo optimizado: Aprovecha al máximo la energía solar almacenada, incluso en caso de corte de suministro.
• Instalación segura: Evita las complejas desconexiones manuales y el riesgo de errores de cableado.

Ejemplo de uso típico: Una casa equipada con un inversor SolaX X1-HYBRID 5.0-D y una batería Triple Power de 5,8 kWh. En caso de fallo de la red, la caja EPS pasa automáticamente a la batería para alimentar los circuitos prioritarios (17 A máx., es decir, ~3,9 kW). La producción solar sigue cargando la batería si brilla el sol.

Instalación y conexión eléctrica

Requisitos eléctricos:

• Instalación realizada por un electricista cualificado conforme a las normas NF C 15-100 (Francia) / RGIE (Bélgica).
• Sección del cable: 10 mm² mínimo para la entrada AC 63A, 2,5-4 mm² para la salida EPS 17A.
• Disyuntores diferenciales adecuados: 63A en el lado de la red, 20A en el lado EPS.
• Es imprescindible comprobar que la salida EPS está presente en el inversor (modelos "E" o versiones recientes).

Etapas de conexión:

1. Fijar la caja EPS cerca del cuadro eléctrico (en la pared o en un armario).
2. Conecte la entrada principal de CA a la red pública (63 A máx.).

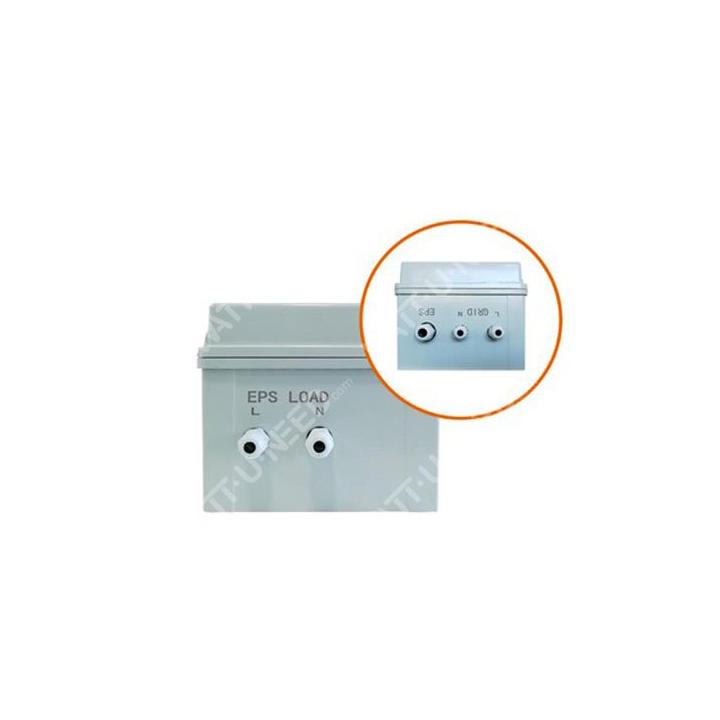

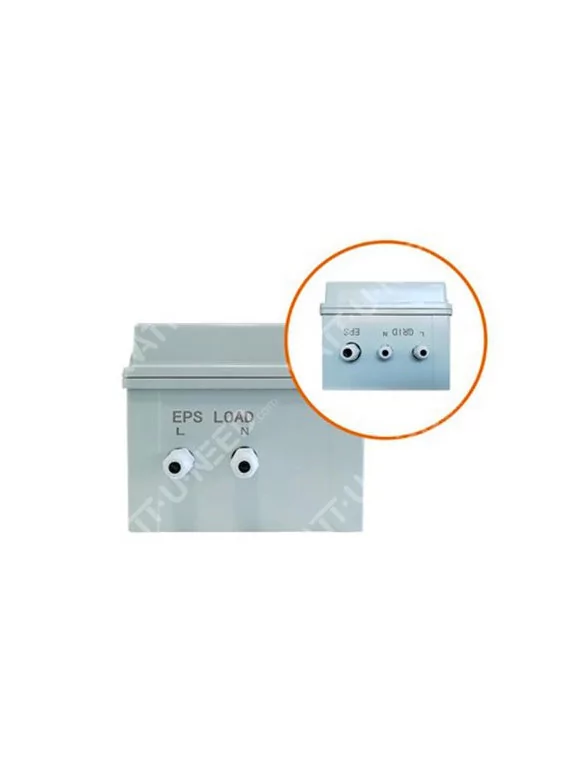

3. Conecte la entrada EPS a la salida EPS del inversor SolaX.
4. Conecte la salida de carga a los circuitos prioritarios que deben alimentarse como reserva.
5. Ajuste las protecciones diferenciales y compruebe la tensión antes de la puesta en servicio.
6. Pruebe la conmutación automática simulando un fallo de red.

Consejo de instalación: Utilice cables de diferentes colores para identificar fácilmente la entrada de red, la entrada EPS y la salida de carga. Etiquete los terminales para facilitar el mantenimiento futuro.

Dimensionamiento de la carga EPS (17 A máximo)

La salida EPS está limitada a 17 A (aproximadamente 3,9 kW a 230 V). Es fundamental dimensionar correctamente los circuitos de emergencia para evitar sobrecargas :

Consejo importante: Evite conectar aparatos de alto arranque (bomba de calor, aire acondicionado) a la salida EPS. Prefiera cargas continuas bajas o medias.

Para dimensionar con precisión sus necesidades de respaldo, consulte nuestra calculadora de consumo en nuestra caja de herramientas.

Cumplimiento de las normas y de la red belga

La caja SolaX EPS cumple las normas de conexión fotovoltaica aplicables en Bélgica:

• Normativa Synergrid C10/11: Garantiza el desacoplamiento automático en caso de fallo de la red.
• Protección anti-islanding: Impide la inyección de electricidad en la red pública durante los cortes (seguridad de los técnicos).
• Marcado CE: Cumple las directivas europeas de baja tensión y compatibilidad electromagnética.
• Instalación RGIE: Debe realizarla un electricista autorizado para validar la conformidad y proporcionar un seguro.

Si tiene alguna pregunta técnica sobre la instalación, póngase en contacto con nuestro centro de asistencia.

Ventajas de la caja EPS para su instalación solar

• Automatización total: Sin intervención manual durante los cortes de electricidad.
• Seguridad reforzada: protege contra los riesgos de funcionamiento en isla y de devolución de energía en caso de corte de la red.
• Compatibilidad universal SolaX X1: Funciona con toda la gama X1-Hybrid de 3 a 6 kVA.
• Instalación sencilla: caja compacta con conexiones claramente etiquetadas.
• Fiabilidad probada: robustos contactores electromecánicos para una máxima longevidad.
• Rentabilidad: aprovecha al máximo su inversión en baterías garantizando la autonomía durante los cortes.

Productos complementarios recomendados

Para una instalación completa y óptima, descubra nuestros productos compatibles:

Inversor SolaX X1-HYBRID 3.0-D

Inversor SolaX X1-HYBRID 5.0-D

Inversor SolaX X1-HYBRID 3.7-D

¿Necesita ayuda para elegir los accesorios adecuados? Consulte nuestro blog técnico o nuestro servicio de asistencia.
