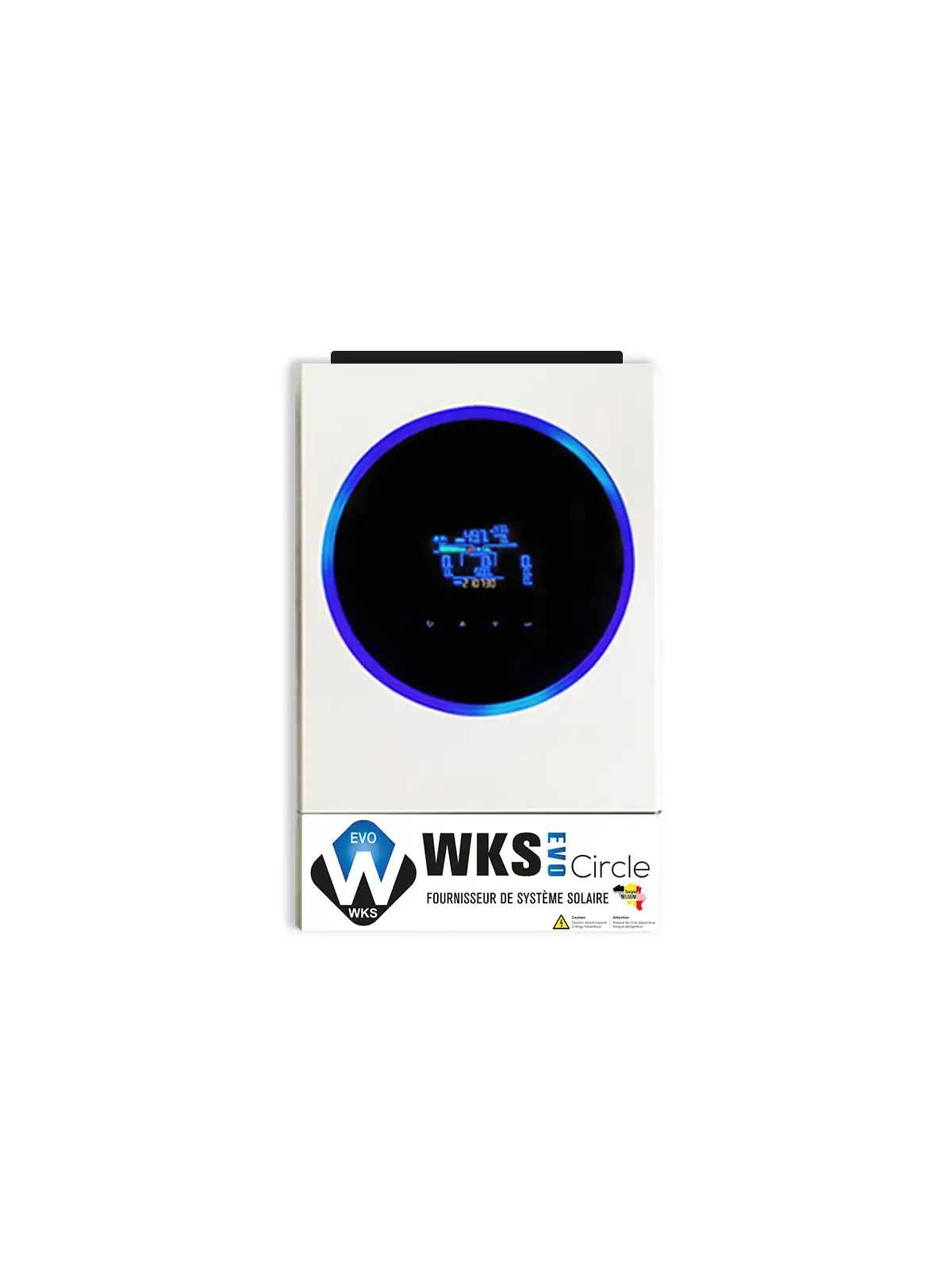

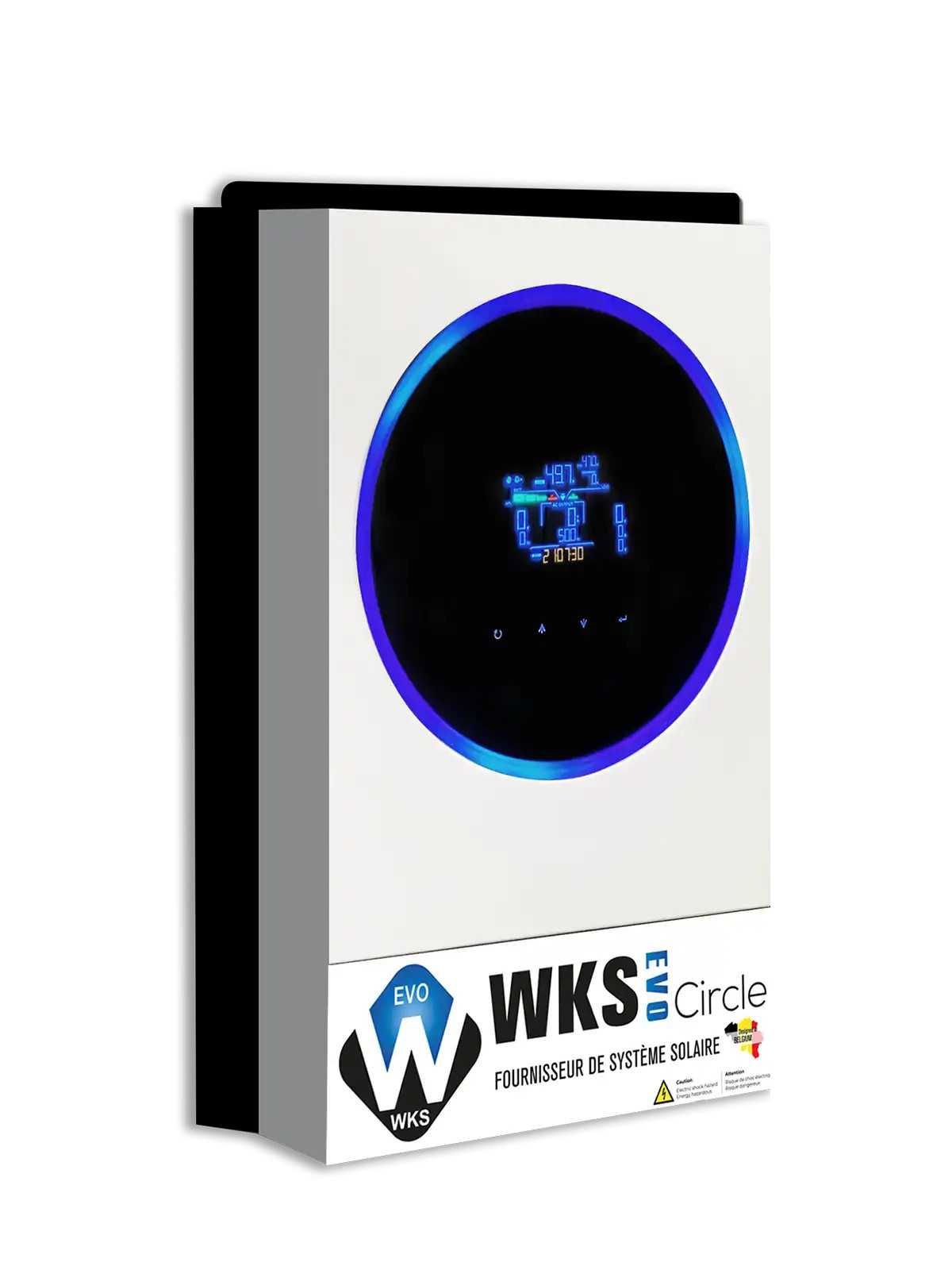

Inversor solar híbrido WKS Evo Circle: independencia energética y fiabilidad

Descubra el WKS EVO Circle, el inversor solar de nueva generación que transformará su experiencia energética.
Gracias a su avanzado regulador de carga solar MPPT, este inversor optimiza y regula la potencia CC de sus paneles solares para cargar eficazmente su banco de baterías. Ya puede decir adiós a las preocupaciones por la batería baja. Su diseño sin transformador garantiza una conversión de potencia fiable, todo ello en un tamaño compacto que cabe en cualquier espacio.
Con Wi-Fi integrado, puede supervisar su SAI desde su aplicación móvil, viendo y registrando datos para controlar su estado de funcionamiento. Y para mayor comodidad, el SAI es compatible con USB On-The-Go, lo que simplifica la reescritura de parámetros, las descargas de datos y las actualizaciones de software.

Elige el WKS EVO Circle y aprovéchate de la energía solar inteligente, conectada y de alto rendimiento para simplificar tu día a día.

- Inversor solar MPPT de onda senoidal pura
- Anillo LED de estado personalizable con luces RGB
- Botón táctil con pantalla LCD en color de 4,3
- Amplio rango de entrada de CC
- Registro de datos de eventos almacenados en el inversor
- Wi-Fi integrado para monitorización móvil (aplicación disponible)
- Puerto de comunicación dedicado para BMS
- Funcionamiento en paralelo con hasta 9 unidades
- Elección del modo de funcionamiento mediante temporizador
- Entrada MPPT de 27 amperios

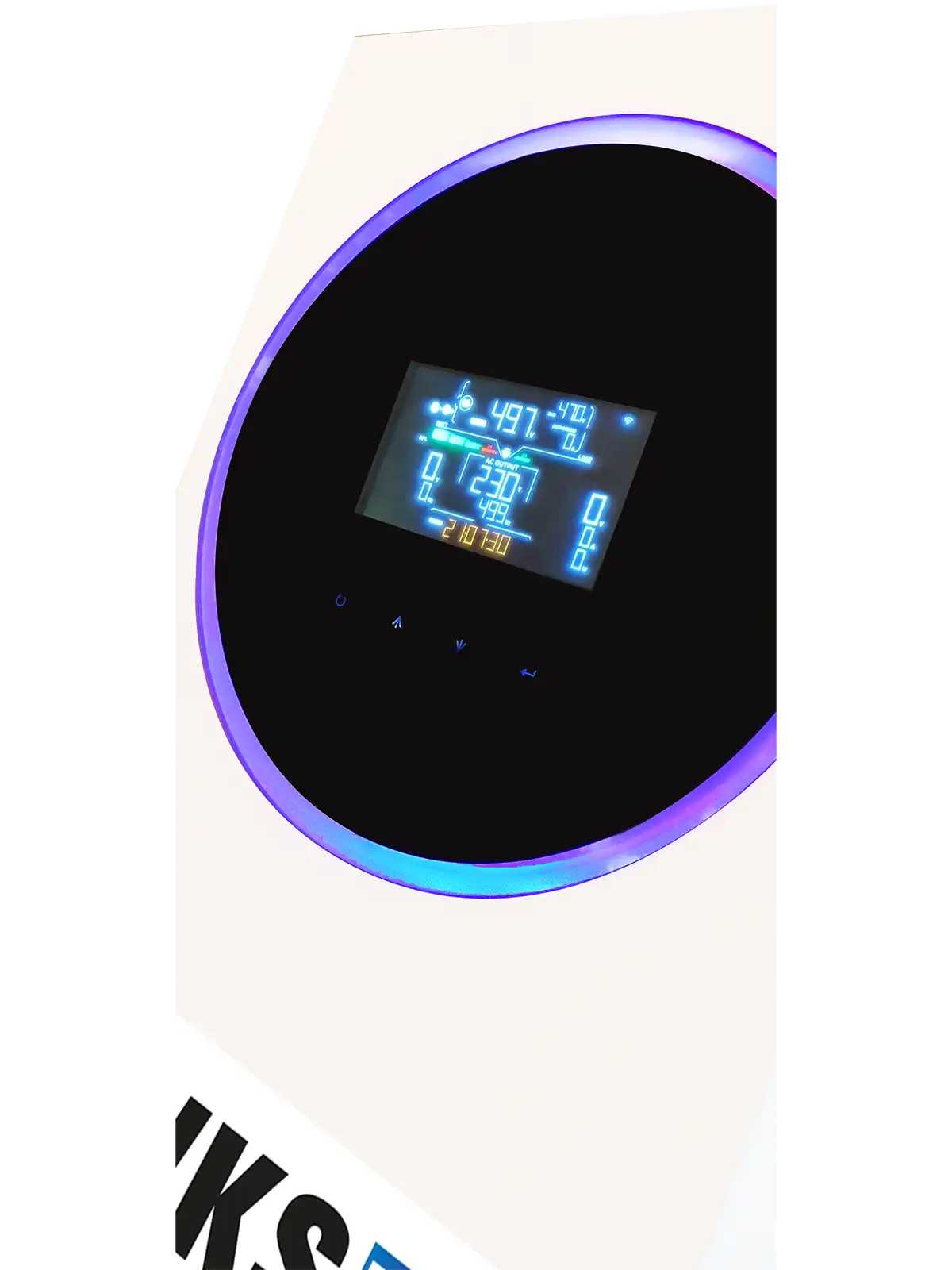

Pantalla de visualización y control

La pantalla de visualización del inversor es de vital importancia para supervisar y gestionar su sistema. Al proporcionar información en tiempo real sobre la producción de energía solar, el consumo de energía y el estado del sistema, y al mostrar mensajes de error o alertas en caso de avería, esta pantalla permite a los usuarios supervisar y optimizar el rendimiento de su instalación solar. También ofrece funciones de parametrización y configuración, que facilitan la adaptación del sistema a las necesidades específicas.

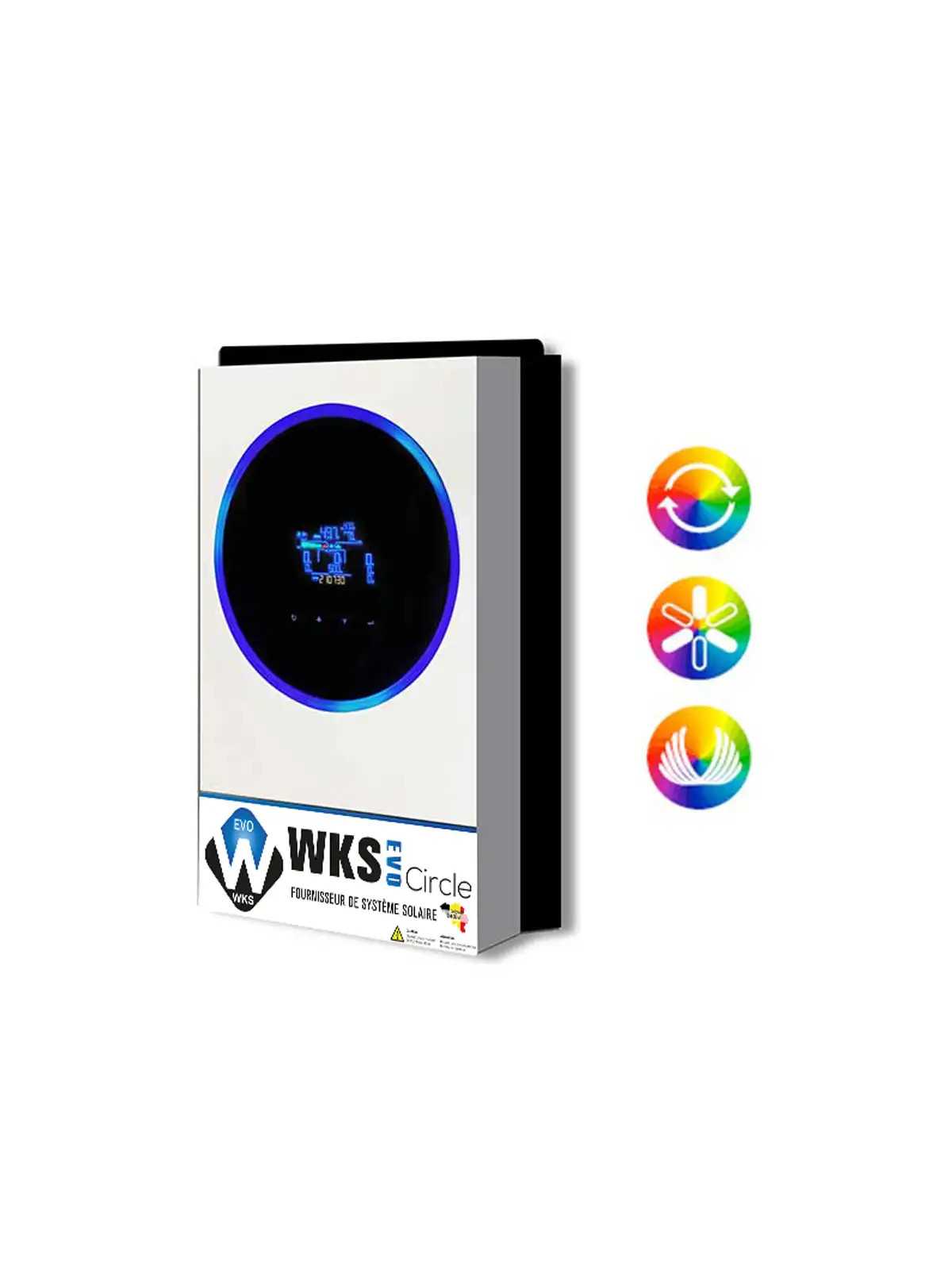

Tres efectos de iluminación RGB

- Desplazamiento circular: Disfruta de un desplazamiento rápido y continuo del color seleccionado en un movimiento circular.

- Rueda: ilumina tu espacio con luces parpadeantes del color que elijas.

- Persecución: Crea un efecto de iluminación cautivador haciendo brillar el color elegido arriba y abajo del círculo.

Cableado y conexión

1. Conectores FV
2. Conectores de entrada de CA
3. Conectores de salida de CA (conexión de carga)
4. Conectores de batería
5. Puerto para compartir energía
6. Puerto de comunicación paralelo
7. Disyuntor
8. Interruptor de alimentación
9. Contacto seco
10. Puerto USB como puerto de comunicación USB y puerto de función USB
11. Puerto de comunicación RS-232
12. Puerto de comunicación BMS: CAN, RS-485 o RS-232

Ventajas

- Ajuste de la corriente de carga de la batería
- Posibilidad de limitar o prohibir la carga a través de la red
- Tensión de entrada de 110 a 280 V (útil para redes fluctuantes)
- Modo económico (limita el autoconsumo)
- Ajuste fino de las características de carga de la batería
- Rearme automático en caso de sobrecarga o sobretemperatura
- Posibilidad de limitar la descarga de la batería para preservar su vida útil
- Tensión de retorno al modo batería configurable
- Aviso de batería baja

Fuente de alimentación multienergía

Ejemplo: para una necesidad de consumo de 3 kW, podría tener una configuración

• 1 kW alimentado por energía solar

• 2 kW alimentado por baterías

Esta técnica de alimentación múltiple reduce considerablemente el número de baterías y prolonga su vida útil.

Este inversor admite hasta 6000 Wp de paneles fotovoltaicos, y puede conectarse a la red o a otra fuente de energía renovable si la producción solar es insuficiente.

Aplicaciones :

• Residencial, comercial y telecomunicaciones
• Zonas con suministro eléctrico inestable
• Zonas que no están conectadas a la red

Modo de funcionamiento híbrido

- Si la producción fotovoltaica coincide con el consumo, el inversor ni carga ni descarga la batería.
- Si la producción fotovoltaica supera el consumo, el exceso de energía se almacena en la batería.
- Si la producción fotovoltaica es inferior al consumo, la batería se descarga para suministrar energía a las cargas.
- Si no hay producción fotovoltaica y la batería está descargada, la red toma el relevo.

Uso en modo de reserva

Es posible utilizar el SAI como "back-up", sin paneles fotovoltaicos. En este modo, el SAI actúa como reserva para proteger sus aparatos de los cortes de corriente.

El SAI protege los ordenadores y los equipos audiovisuales, o cualquier otra carga sensible, suministrando una corriente estable. Garantiza un suministro eléctrico ininterrumpido a los consumidores.
La electricidad producida por estos inversores de onda sinusoidal pura es estable.

Puede proteger una o varias habitaciones de su casa a través de la caja de distribución.

Utilización en modo aislado de la red

En esta configuración, el inversor utiliza los paneles para alimentar a los consumidores y cargar las baterías cuando brilla el sol. Por la noche, el inversor se alimenta de las baterías para distribuir la energía.

Se puede añadir un generador a la entrada de CA del inversor para suministrar energía de emergencia.

Uso en modo híbrido

El inversor toma energía de la red sólo si las baterías están vacías y la producción solar no ha sido suficiente para cubrir el consumo.

El inversor nunca devuelve energía a la red.

Al igual que en el modo "reserva", es posible conectar sólo una parte de la instalación doméstica al inversor. Los consumidores conectados al inversor estarán siempre alimentados, aunque se produzca un corte en la red de distribución. Además, estos consumidores recibirán suministro gratuito.

Convertidor sinusoidal puro

El WKS es un inversor de tensión sinusoidal pura que reproduce una corriente de calidad similar a la de la red pública. Puede utilizarse para alimentar todo tipo de aparatos.

Corriente de carga máxima de 120 A

El WKS integra un controlador de carga MPPT que desarrolla una corriente de carga máxima de 120A.

Controlador MPPT

El WKS también incorpora la tecnología MPPT (Maximum Power Point Tracking), lo que significa que busca constantemente el punto de máxima potencia, permitiendo obtener el mejor rendimiento de los paneles fotovoltaicos. Además de proporcionar un aumento de energía a la instalación, optimiza la carga de las baterías y alarga su vida útil. Escanea la tensión del panel para encontrar el punto de máxima potencia y es capaz de adaptar la tensión suministrada por el panel para que coincida con la tensión que puede recibir la batería.

Elección del modo de funcionamiento mediante temporizador

Puede determinar el modo de funcionamiento de su dispositivo mediante un temporizador. Puede establecer su propia franja horaria en los ajustes.
Con este ajuste, puede definir la prioridad de la fuente de salida de su SAI, por lo que puede elegir recargar sus baterías durante los periodos de menor consumo, por ejemplo.

Una colección de vídeos para ayudarle a entenderlo todo

Tema	Objetivo / Ventaja
Etiquetas técnicas	Descifrar la información del inversor para hacer la elección correcta
Medir la tensión de CC	Utilizar un voltímetro para medir la corriente continua
Caja de protección	Asegurar su instalación: diferencial + tierra
Conexión de inversores y baterías Pylontech	Optimizar la instalación y el cableado
Caja de protección contra rayos (polaridad)	Evitar la inversión de polaridad
Caja pararrayos (puesta a tierra)	Comprender la puesta a tierra
Conectar los paneles a un inversor	Maximizar el rendimiento solar
Conexión AC IN/OUT	Conexión eléctrica correcta
Cableado de CA (neutro/fase)	Instalación de CA segura
Batería Pylontech → Inversor WKS Circle	Garantizar un rendimiento óptimo
Cable de comunicación	Conexión fiable del sistema
Puesta en marcha previa del inversor	Comprobaciones previas al lanzamiento
Circuitos alimentados por el inversor	Garantizar el funcionamiento correcto y la seguridad
Puesta en marcha del inversor híbrido estándar	Comprensión de las indicaciones y la tensión
Parámetros básicos del SAI + batería de litio	Optimización de la configuración y el rendimiento
