ABB PVS 100TL
ABB PVS 100TL

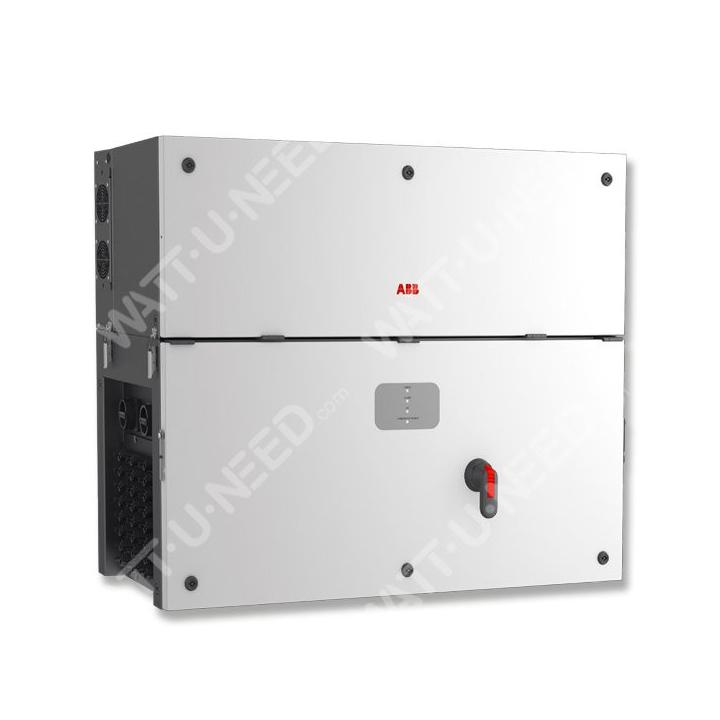

Dreiphasiger Wechselrichter 100kVA ABB PVS 100TL

9.495,14 €
Inklusive Steuer
ABB PVS 100TL
0768563816192

ABB PVS 100TL: Leistung und Flexibilität für Ihre Solaranlagen

Der dreiphasige Wechselrichter ABB PVS 100TL ist für die Anforderungen großer Solaranlagen konzipiert. Mit seiner hohen Leistung, dem modularen Design und seinen zahlreichen Funktionen optimiert er die Energieproduktion und vereinfacht die Installation.

Warum den ABB PVS 100TL wählen?

  • Leistung und Effizienz: Hohe Nennleistung kombiniert mit optimaler Effizienz für maximale Energieproduktion.
  • Flexibilität: Passt sich dank seiner 6 unabhängigen MPPTs an verschiedene Solarpanelkonfigurationen an.
  • Vereinfachte Installation: Modulares und kompaktes Design für eine schnelle und einfache Installation.
  • Robustheit: Schutzklasse IP66 für den Außeneinsatz und eine lange Lebensdauer.
  • Verbundenes Monitoring: Echtzeitüberwachung der Leistung Ihrer Anlage über Aurora Vision®.

Wichtige Vorteile:

  • Kostensenkung: Modulares Design reduziert die Installations- und Wartungskosten.
  • Optimale Leistung: Zweistufige Topologie für maximale Energieeffizienz.
  • Designflexibilität: Anpassbar an verschiedene Umgebungen und Konfigurationen.
  • Einfache Installation: Schnelle und einfache Montage.

Optimieren Sie Ihre Solarenergieproduktion mit dem ABB PVS 100TL Wechselrichter.

Leider sind keine Artikel mehr auf Lager.

Kommentare (0)

Aktuell keine Kunden-Kommentare

ABB 100kW Dreiphasen-Wechselrichter: Leistung und Flexibilität für Ihre Solarprojekte

Onduleur Triphasé ABB PVS 100TL

Der PVS-100/120 ist ein dreiphasiger Wechselrichter mit Cloud-Anbindung, der Ihre Anforderungen an Leistung und Flexibilität sowohl bei 400V-Dachprojekten als auch bei PV-Kraftwerksprojekten mit HS-Anschluss erfüllt.

Modulares Design

Die hohe Leistung des Wechselrichters ermöglicht es, die Gesamtzahl der Einheiten zu reduzieren, wodurch Ihre Installations-, Logistik- und Wartungskosten direkt gesenkt werden. Dank seiner kompakten Größe und der vielseitigen Halterung kann er entweder flach (z. B. hinter einem Dachvorsprung) oder vertikal an einer Wand installiert werden. Der Wechselrichter und das dazugehörige Gehäuse mit allen notwendigen Schutzvorrichtungen ermöglichen Ihnen erhebliche Einsparungen sowohl auf der DC-Seite (kein weiteres Gehäuse erforderlich) als auch auf der AC-Seite (NSHV).

Flexible Gestaltung

Die zweistufige Topologie und die sechs MPPTs sorgen für eine flexible Auslegung und optimale Leistung, unabhängig von der Anzahl und dem Modell der verwendeten PV-Module und unabhängig von deren Verschmutzungs- und Verschattungsbedingungen.

Starke Punkte

  • 6 unabhängige MPPTs
  • Doppelstöckige Topologie
  • Hoher Wirkungsgrad und Schutzart IP66
  • Leistungen :
  • 100kW (400Vac)
  • Integrierter Ethernet / Wifi Datalogger
  • Schnelle Inbetriebnahme und Wartung
  • DC/AC-Gehäuse mit allen Schutzvorrichtungen
  • Vertikale oder horizontale Installation
  • Fernüberwachung und Updates über Aurora Vision®
  • Sunspec Modbus TCP/RTU-Kommunikation.

Merkmale

Modell PVS 100 TL
Input
Maximale absolute DC-Eingangsspannung (Vmax,abs) 1000V
DC-Start-Eingangsspannung (Vstart
400...500 V
DC-Betriebseingangsspannungsbereich (Vdcmin
..Vdcmax) 360...1000 V
DC-Nenneingangsspannung (Vdcr)
DC-Nenneingangsleistung (Pdcr
102 000W
Anzahl unabhängiger MPPTs
DC-Spannungsbereich (VMPPTmin.
VMPPTmax) bei Pacr 480. 850V
Maximale Eingangsleistung für jeden MPPT (PMPPT,max) 17500 W [480V≤VMPPT≤850V]
Maximale Gleichstrom-Eingangsstromstärke für jeden MPPT (Idcmax) 36 A
KurzschlussstromMaximaler Eingangsstromkreis (Iscmax) für jeden MPPT 50 A 1)
Anzahl der DC-Eingangspaare für jeden MPPT
DC-Anschlusstyp Steckverbinder 2)
Ja
aus einer begrenzten Stromquelle
Eingangsüberspannungsschutz für jeden MPPT -
Überspannungsableiter
Typ 2 mit Überwachung
Isolationskontrolle des PV-Feldes Nach IEC62109
DC-Schaltereigenschaften für jeden MPPT 50 A / 1000 V
15 A / 1000 V 3)
Monitoring der Strangströme
Monitoring der 24 Eingangsströme SX:
Monitoring der 6 MPPT-Ströme
Am Ausgang
AC-Netzanschlussart Dreiphasig 3P+PE oder 3P+N+PE
AC-Nennleistung (Pacr @cosφ=1) 100.000
W
Maximale AC-Ausgangsleistung (Pacmax @cosφ=1) 100 000 W
Maximale AC-Ausgangsleistung (Pacmax @cosφ=1) 100 000 VA
Nominale AC-Netzspannung (Vac,r) 400 V
AC-Spannungsbereich 320...480 V 4)
Maximale AC-Ausgangsstromstärke (Iac,max) 145 A
Nennnetzfrequenz (fr) 50 Hz / 60 Hz
Netzfrequenzbereich
fmin
..fmax) 45...55 Hz / 55...65 Hz 5)
Nennleistungsfaktor und Einstellbereich > 0.995, 0...1 induktiv/kapazitiv mit max
Smax
Gesamtklirrfaktor <
3%
Maximal zulässiger Querschnitt 185mm2 Cu oder Alu
Anschlussart AC Anschluss auf der Fläche Alu/Cu
4x PE M40 + 1x PE M25 für einzelne einpolige Kabel (oder optional 1x PE M63 für ein mehrpoliges Kabel)
Ausgangsschutz
Schutz
gegenInselbildung Gemäß lokalen Normen
Maximale Bemessung des externen AC-Schutzes 225 A
Überspannungsschutz - austauschbare PF-Module Typ 2 mit Überwachung
Betriebsleistung
Maximaler Wirkungsgrad (ηmax) 98
4%
Gewichtete Rendite (EURO) 98.2%
Kommunikation
Integrierte Kommunikationsschnittstelle
RS485, 2x Ethernet (RJ45), WLAN (IEEE802.11 b/g/n @ 2,4 Ghz)
Benutzerschnittstelle
LEDs, Web-Benutzerschnittstelle
Kommunikationsprotokolle Modbus RTU/TCP (Sunspec)
Überwachung Webschnittstelle
Mobile App
Fernüberwachungsdienste Zugriff auf das Überwachungsportal Aurora Vision
Erweiterte Funktionen Integrierter Datenlogger, Datentransfer in die ABB-Cloud
Umweltparameter
Umgebungstemperaturbereich
..+60°C Leistungsreduzierung > 40°C
Relative Luftfeuchtigkeit 4%
100% Kondensation
Geräuschemissionspegel 68dB(A) @ 1m
Maximale Betriebshöhe 2000 m
Allgemeine Daten
Umgebungsschutz IP66 (Lüfterblock IP54)
Kühlung Gezwungene Luft
Abmessungen (H x B x T) 869x1086x419 mm
Gewicht 70kg Leistungsmodul ;
~55kg DC/AC-Kasten
Befestigungsbügel Zur "Wand"- oder "Boden"-Installation
Sicherheit
Isolationspegel Ohne Transformator
Kennzeichnung CE
EMV- und Sicherheitsnormen
62109-1
IEC/EN 62109-2
Netzwerknormen (Verfügbarkeit bei Ihrem Verkaufskanal prüfen) DIN VDE 0126-1-1A1 VFR2014, IEC 0-16, IEC 61727, IEC 62116, IEC 60068
IEC 61683
Verfügbare Varianten (Modul/Box)
Leistungsmodul PVS-100-TL-POWERMODULE-400
24 DC-Eingänge, die auf beiden Polaritäten abgesichert sind + DC-Intersec + Überwachung der 24 DC-Eingänge + AC-Intersec + DC- und AC-Überspannungsableiter Typ 2
SX2-PVS-100/120-TL
24 DC-Eingänge, einpolig abgesichert + DC-Intersec + Überwachung der 6 MPPTs + DC- und AC-Ableiter Typ 2
Verfügbare Option
Platte für mehrpolige AC-Kabel 1x PE M63 + 1x PE M25
PLATE
ABB PVS 100TL

Datenblatt

Max. Solar-Eingangsspannung
1000 V
Leistung
100000 VA
Phase
Triphasé
Anzahl der MPPTs
6 MPPT
Gewicht
70 Kg

Spezifische Referenzen

upc
768563816192
ean13
0768563816192
