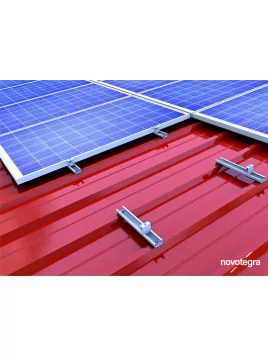

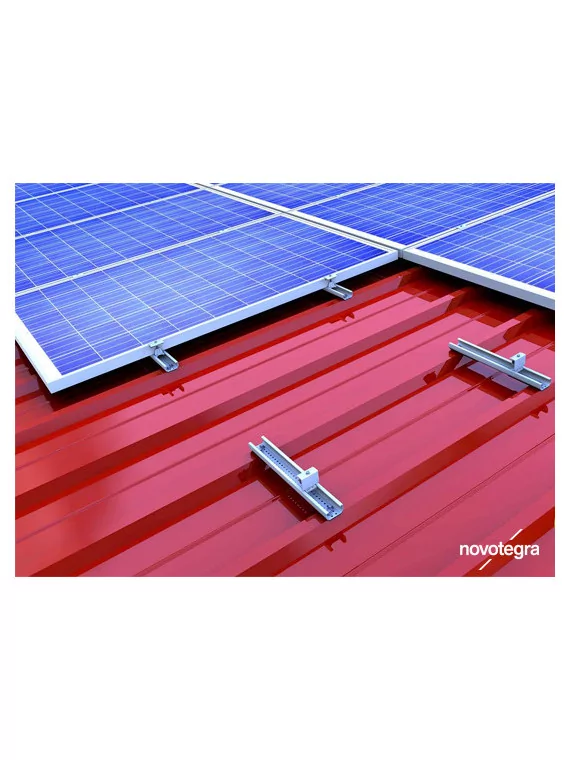

Kit zur Befestigung auf einem Trapezblechdach

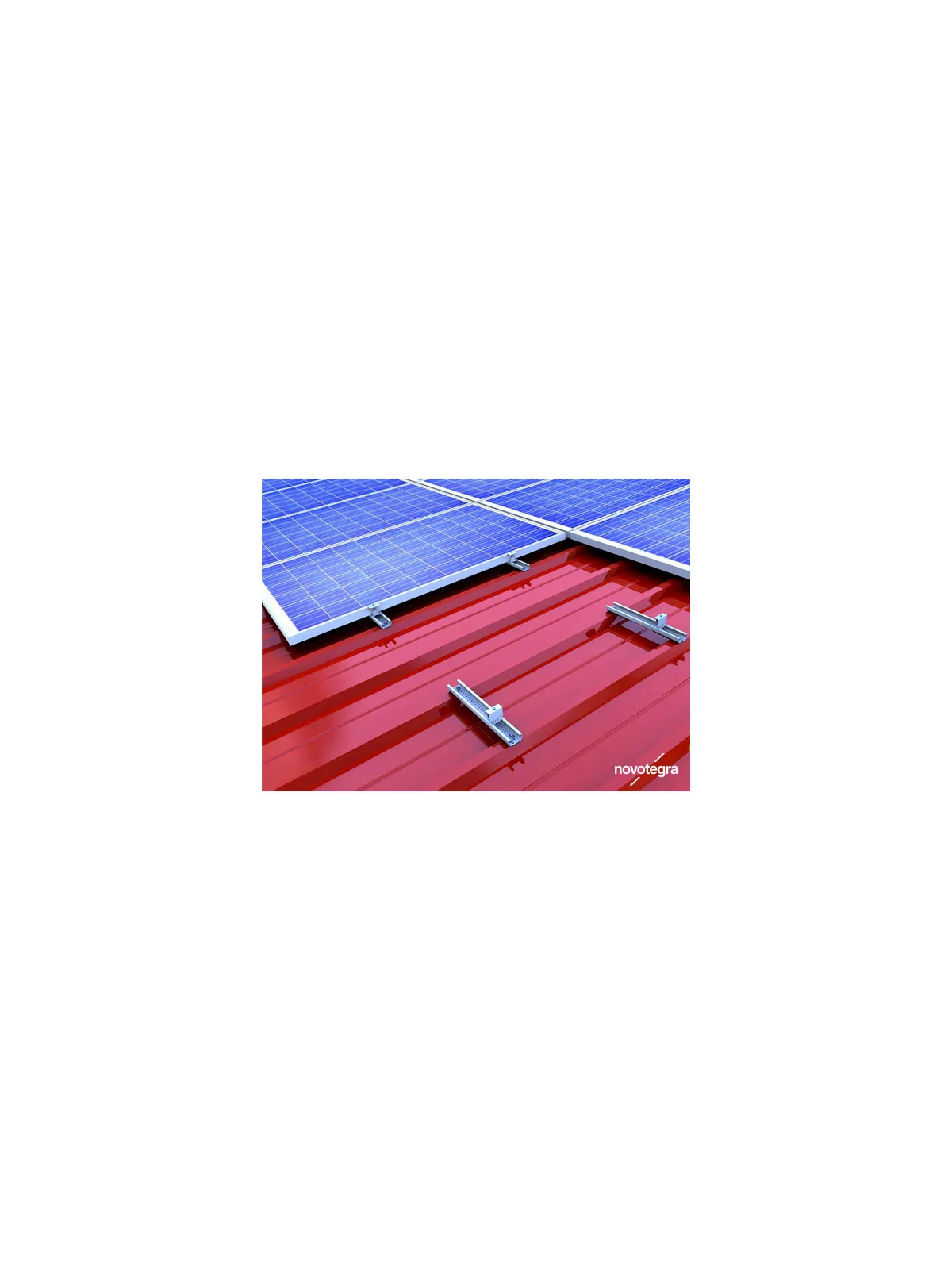

Dieses Kit enthält das Material, das Sie für die Befestigung Ihrer Photovoltaikmodule auf Trapezblechdächern benötigen.
Wählen Sie einfach in den Optionen die Anzahl der Paneele, die im Hochformat auf Ihrem Dach angeordnet sind >> der Inhalt des Befestigungssets passt sich automatisch an.

Vorteile des Befestigungssystems :

• Wenige Bauteile, komplett vorkonfektioniert
• Geringe Materialkosten und einfachste Handhabung

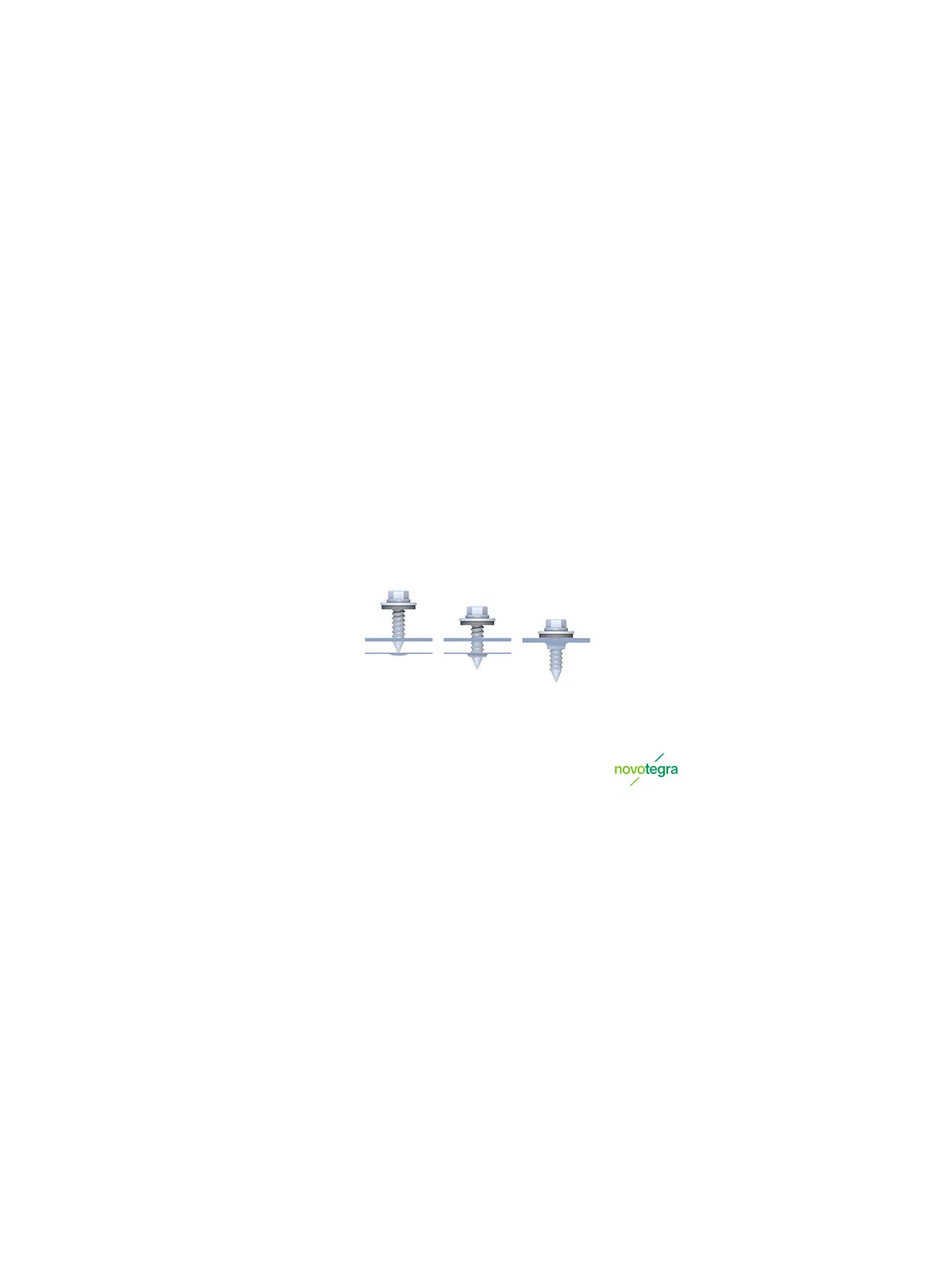

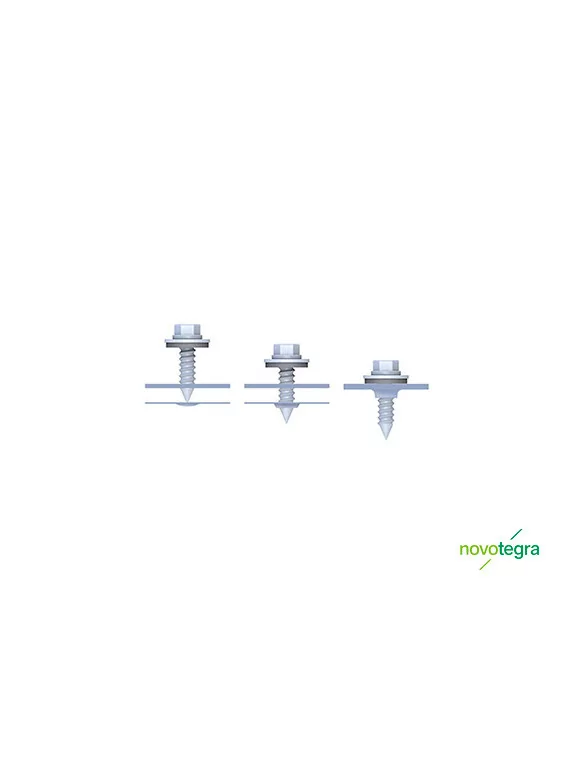

• Hohe Haltekräfte durch spanlose Direktbefestigung mit zugelassenen Dünnblechschrauben
• Nur wenige Montagewerkzeuge erforderlich
.
•



---

Inhalt des Befestigungssets

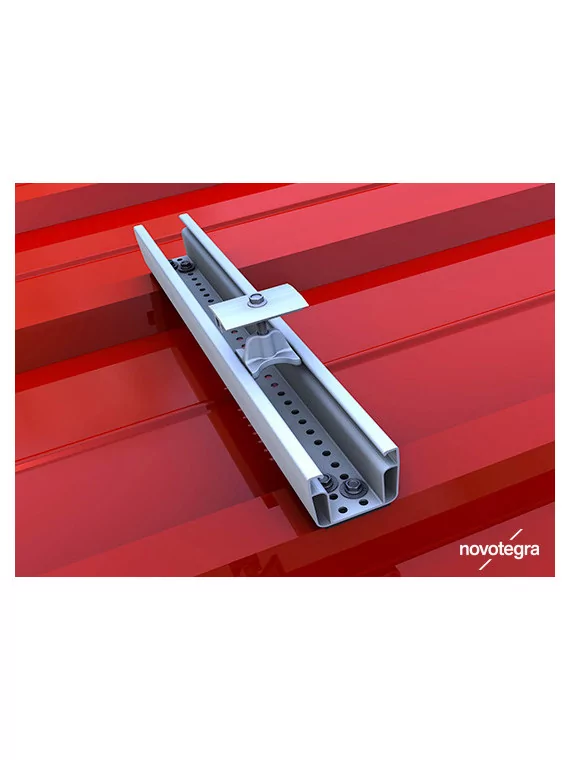

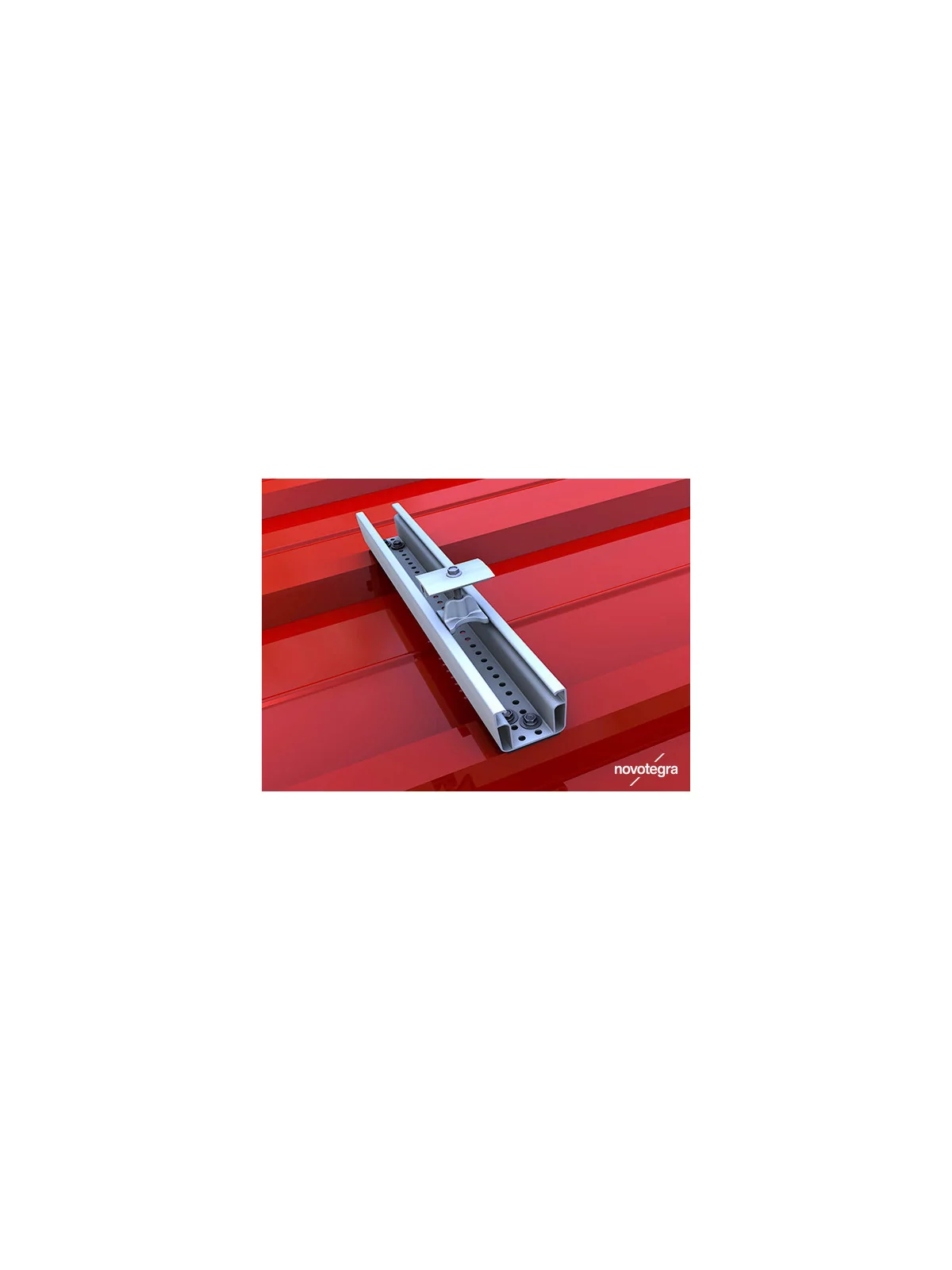

Befestigung für Wellblech Trapez light + Mittelklampe

Zur Befestigung von Platten an C-Schienen.

• Einfache Montage durch Verriegelungsfunktionen
• platzsparend
.

Montageart

Klemmsystem / Klammer

Paneelmontage

Hochformat Einlagige oder Kreuzschienenverbindung

Kompatible Profilschienen

C-Schiene / C-N-Schiene

,

Abmessungen	11
4 mm x 52 mm

.

Höhe des Paneelrahmens

30 - 42 / 43 - 52 mm

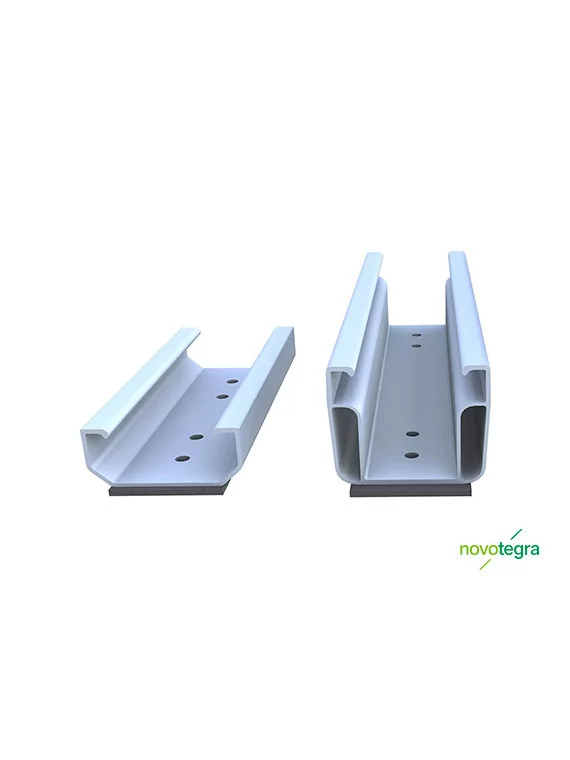

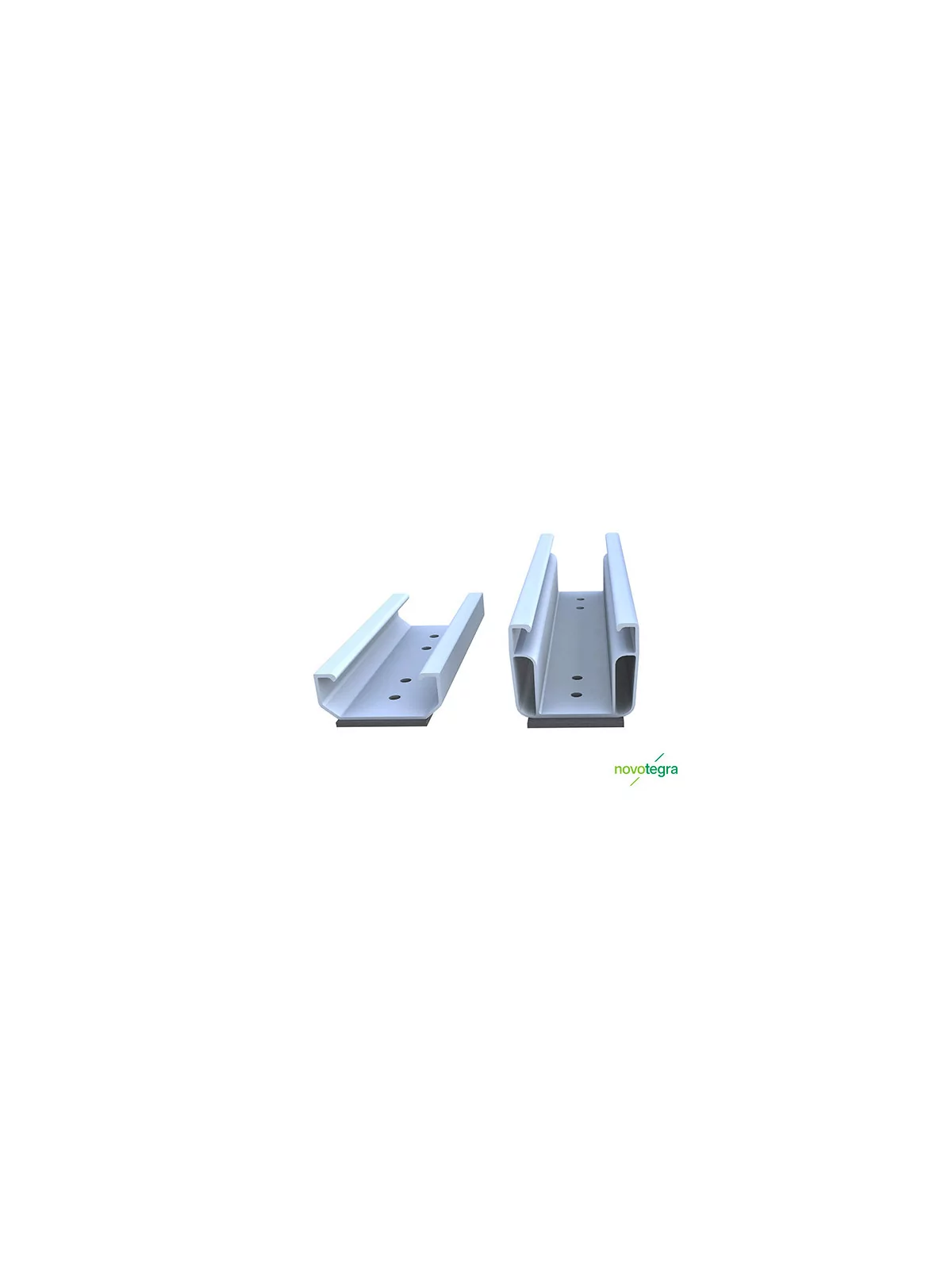

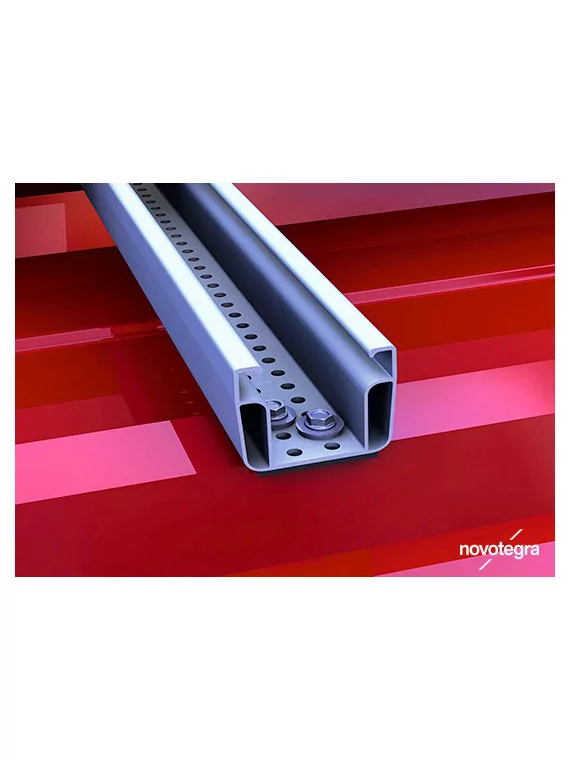

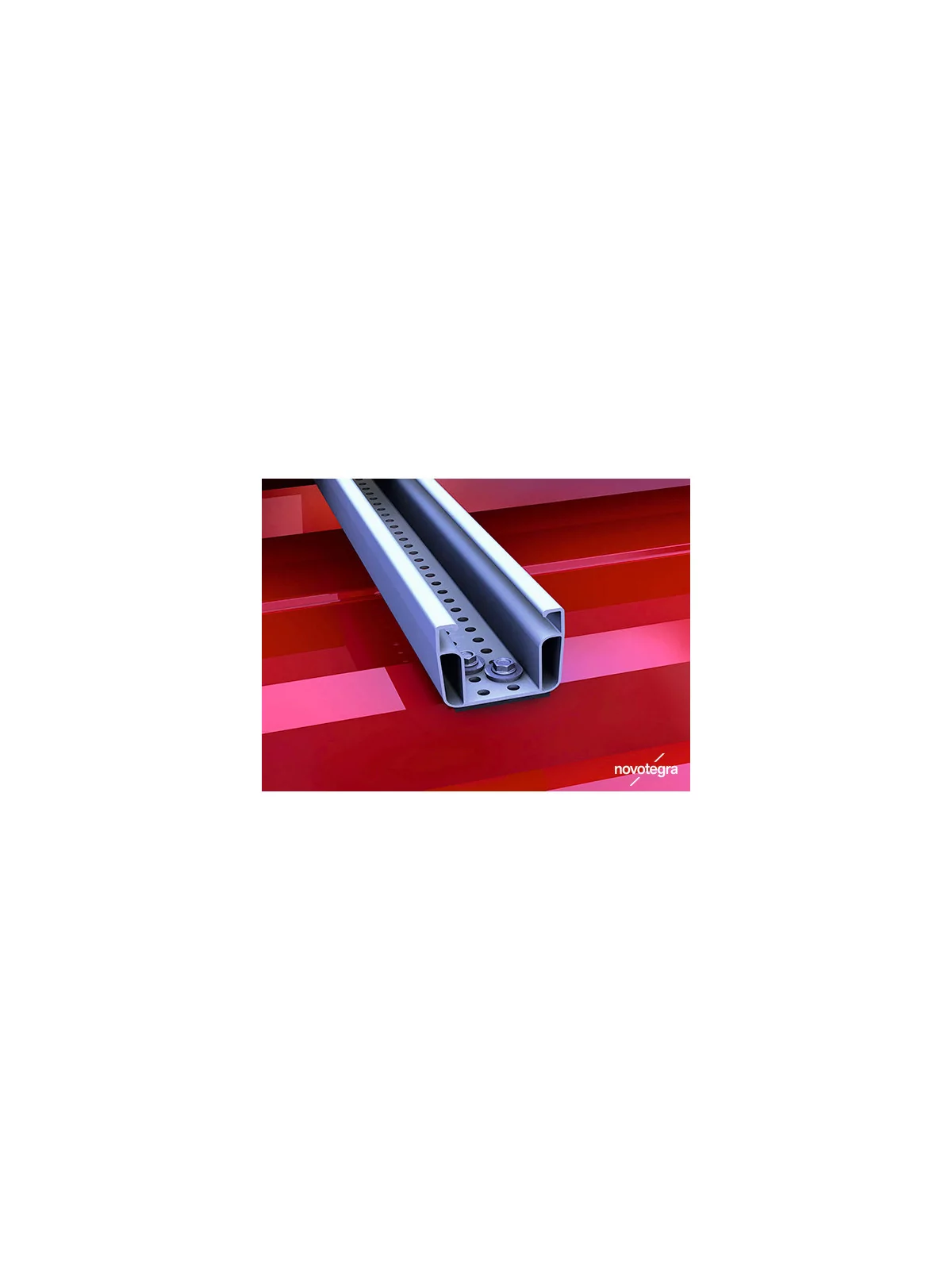

Weitere Informationen zur Schiene für Trapezblechdächer

---

Befestigung für trapezförmiges Wellblech light + Endklappe

Zur Befestigung von Platten an C-Schienen.

• einfache Montage durch Verriegelungsfunktionen
• platzsparend
• bündiger Abschluss der Schiene möglich

Montageart

Klemmsystem / Klammer

Paneelmontage

Hochformat Einlagige oder Kreuzschienenverbindung

.

Kompatible Profilschienen	C-Schiene / C- Schiene
N

Maße	14 x 52 mm

.

Höhe des Paneelrahmens

30 - 42 / 43 - 52 mm

Mehr zur Befestigungsschiene für Trapezblechdächer

---

Abrutschsicherung

Für Paneele, die mit Klemmsystemen im Hochformat montiert werden.

• Montagehilfe für die Platzierung der Paneele
• zusätzliche Sicherungssysteme für die Paneele
.

Montageart

Klemmsystem / Klammer

Paneelmontage

Hochformat

Kompatible Profilschienen

C-Schiene / C-N-Schiene / N-Schiene

Maße

25 mm

aneel

Rahmenloch P

M8.

, M6, ohne Bohrung

---

Wie wähle ich ein passendes Set für meine Paneele?

Das Befestigungskit eignet sich für alle Stahltrapezdächer. Dank seiner Optionen passt es sich an die Anordnung Ihrer Paneele an.

Die Befestigungen sind mit Paneelen in herkömmlichen Größen kompatibel.

1. Wählen Sie die Anzahl der Paneele im Hochformat

Wählen Sie pro Reihe die Anzahl der Paneele, die im Hochformat angeordnet sind.

Zum Beispiel benötigt die nebenstehende Anordnung 3x das Produkt Befestigungskit:
> 1. Kit für Reihe 1: 3 Paneele im Hochformat

2. Wählen Sie die passende Klammer für Ihr Paneel

Die Klammer wird verwendet, um das Paneel an der Aluminiumschiene zu befestigen. Die Höhe der Klammer sollte der Dicke des Rahmens entsprechen, damit das Paneel sicher an der Schiene befestigt werden kann.

Verfügbare Höhen der Klammern: 30 bis 50 mm

---

Details zum Lieferumfang je nach Anzahl der Paneele

Paneele

im Hochformat

Schiene Schiene

Anzahl der Paneele

mit Mittelklampe

mit Endklampe

1 P 0

anel

42 Panel243 Panel444 Panel645 Panel846 Panel 4

10

7 Panel 4

12

xm 4

paneele

14

9 paneele 4

16

paneele

10

4

18

11 paneele

20

4 paneele

12

4

22

paneele

13

4

24

14 4

paneele

26

aneele

15 p

4

28

paneele

16

4

30

paneele

17

4

32

paneele

18

4

34

paneele

19

4

36

paneele

20

4

38
