SolaX X3 EPS-Gehäuse Dreiphasig - Automatische Notstromversorgung 3x63A

EPS SolaX X3-EPS BOX - Automatische dreiphasige Notstromversorgung 3x63A

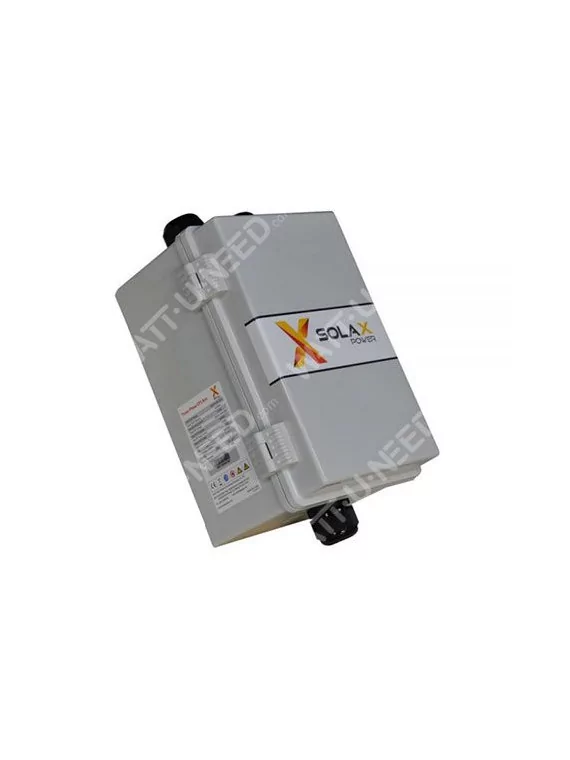

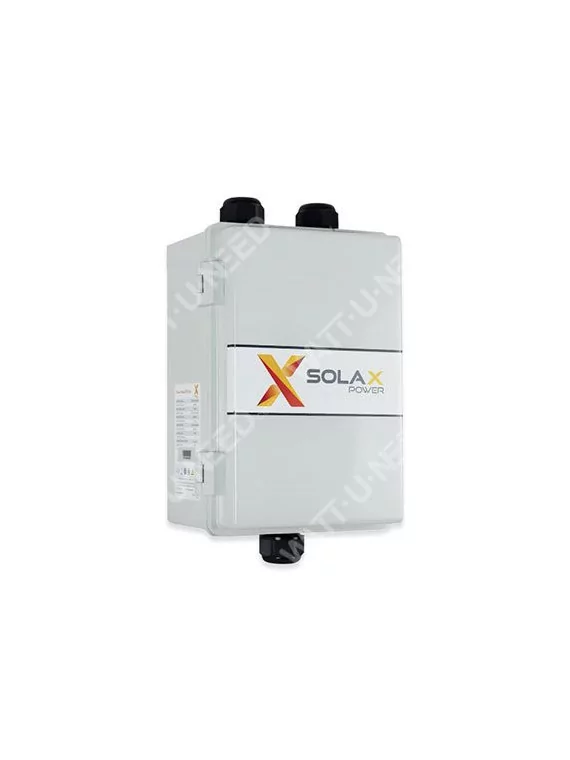

Die EPS SolaX X3-EPS BOX (Artikelnummer X3-EPS-BOX) ist ein professionelles automatisches Zubehör, das die Kontinuität Ihrer dreiphasigen Stromversorgung im Falle eines Netzausfalls gewährleisten soll. Mit ihren zwei integrierten dreiphasigen Schützen steuert diese Box auf intelligente Weise die Umschaltung zwischen dem öffentlichen dreiphasigen Netz (400/230V) und dem EPS-Ausgang (Emergency Power Supply) Ihres SolaX X3 Hybrid-Wechselrichters.

Bei einem Netzausfall aktiviert die Box automatisch den EPS-Ausgang, der von Ihrer Batterie und Ihren Solarmodulen gespeist wird. Wenn das Netz wiederkehrt, verbindet sie Ihre Anlage automatisch wieder mit dem öffentlichen dreiphasigen Netz und schaltet den EPS-Ausgang sicher ab. Diese Lösung ist unverzichtbar für gewerbliche und industrielle Photovoltaikanlagen mit Batterien, die bei Stromausfällen unabhängig sein möchten.

Automatischer Betrieb des Dreiphasen-Doppelschützes

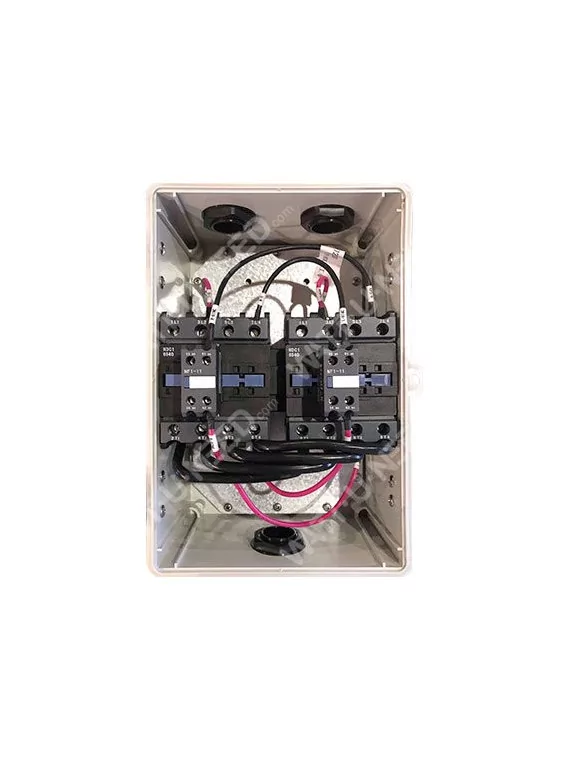

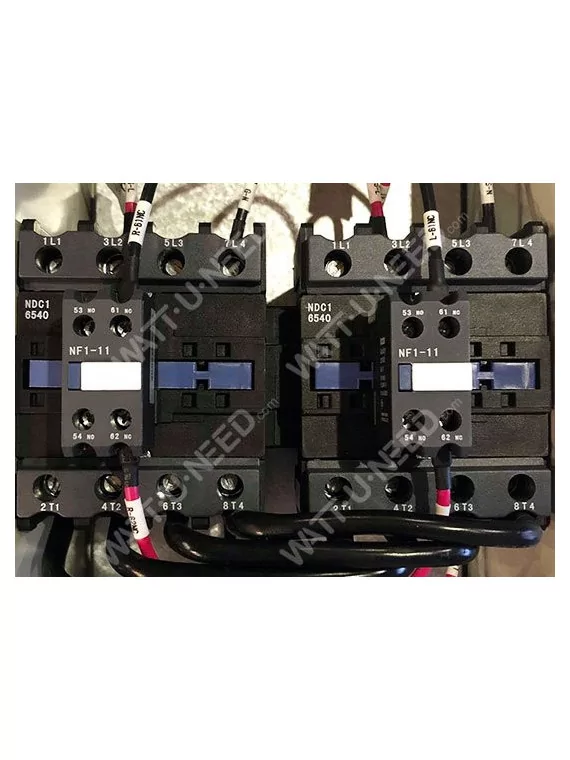

Das integrierte dreiphasige Doppelschützsystem sorgt für eine automatisierte und sichere Verwaltung Ihrer dreiphasigen Stromversorgung :

• Erkennung von dreiphasigen Netzausfällen: Das Schütz überwacht ständig das Vorhandensein aller drei Phasen des öffentlichen Netzes.
• Sofortige dreiphasige EPS-Aktivierung: Sobald eine Störung erkannt wird (Verlust einer oder mehrerer Phasen), schaltet das Schütz automatisch auf den dreiphasigen EPS-Ausgang um (von Batterie + PV gespeist).
• Automatische Rückumwandlung: Bei Rückkehr des stabilen dreiphasigen Netzes verbindet die Box den Wechselrichter wieder mit dem öffentlichen Netz und schließt den EPS-Ausgang.
• Dreiphasige Entkopplungssicherheit: Verhindert die Einspeisung ins Netz während Ausfällen, entspricht den Normen für die dreiphasige Entkopplung.
• Schnelle Umschaltzeit: Umschalten in weniger als 0,5 Sekunden, um die Unterbrechung zu minimieren.

Dieser Betrieb ist für den Nutzer völlig transparent: Es ist kein manuelles Eingreifen erforderlich, selbst bei Mikrounterbrechungen.

Kompatibilität mit den SolaX X3-Hybrid-Wechselrichtern.

Die EPS-Box ist mit allen dreiphasigen SolaX-Hybrid-Wechselrichtern der X3-Serie kompatibel, die mit der EPS-Funktion ausgestattet sind :

• SolaX X3-HYBRID 5.0-D G4/G4.2 (5 kVA dreiphasig).
• SolaX X3-HYBRID 6.0-D G4/G4.2 (6 kVA dreiphasig).
• SolaX X3-HYBRID 8.0-D G4/G4.2 (8 kVA dreiphasig)
• SolaX X3-HYBRID 10.0-D G4/G4.2 (10 kVA dreiphasig)
• SolaX X3-HYBRID 15.0-D G4 (15 kVA dreiphasig)
• SolaX X3-Retro Fit dreiphasige Modelle mit EPS-Funktion.

Unabdingbare Voraussetzung: Der Wechselrichter muss über einen dreiphasigen EPS-Ausgang verfügen und an eine Batterie (Triple Power, Pylontech, etc.) angeschlossen sein. Ohne Batterie kann die Notstromfunktion nicht funktionieren. Das Netz muss dreiphasig 400/230V 50Hz sein (europäischer Standard).

Detaillierte technische Daten

Anwendungen für kommerzielle und industrielle Photovoltaikanlagen.

Die dreiphasige EPS-Box erfüllt die kritischen Anforderungen von gewerblichen Solaranlagen mit Speicher:

• Geschäftsgebäude: Automatische Versorgung kritischer Systeme (Server, Registrierkassen, Sicherheitsbeleuchtung, Alarmanlagen) bei Netzausfällen.
• KMU und Werkstätten: Kontinuierlicher Betrieb von leichten dreiphasigen Maschinen, Kompressoren, Klimaanlagen, industrieller Belüftung.
• Rechenzentren: Notstromversorgung für kritische IT-Geräte als Ergänzung zu USV-Anlagen (unterbrechungsfreie Stromversorgung).
• Landwirtschaftliche Betriebe: Versorgung von Bewässerungspumpen, Belüftung von Gewächshäusern, Milchkühlsysteme.
• Tertiäre Anlagen: Büros, Arztpraxen, Geschäfte, die eine kontinuierliche dreiphasige Stromversorgung benötigen.
• Gewerbliche Eigenverbrauchsoptimierung: Maximiert die Nutzung der gespeicherten Solarenergie auch bei Netzausfall und senkt so die Betriebskosten.

Typisches Anwendungsbeispiel: Eine Werkstatt mit einem SolaX X3-HYBRID 10.0-D Wechselrichter mit einer 11,6 kWh Triple Power Batterie. Bei einem Netzausfall schaltet die EPS-Box automatisch auf die Batterie um, um die dreiphasigen Prioritätsstromkreise (max. 3x63A, d.h. ~43 kVA) zu versorgen. Die Solarproduktion lädt die Batterie weiter auf, wenn die Sonne scheint, und verlängert so die Autonomie.

Dreiphasige elektrische Installation und Anschluss.

Dreiphasige elektrische Voraussetzungen:

• Installation durch einen qualifizierten Elektriker mit dreiphasiger elektrischer Befähigung, der den Normen NF C 15-100 (Frankreich) / RGIE (Belgien) entspricht.
• Kabelquerschnitt: mindestens 16 mm² für dreiphasigen AC-Eingang 3x63A, 16 mm² für dreiphasigen EPS-Ausgang.
• Geeignete vierpolige Schutzschalter: 63A auf der Netzseite, 63A auf der EPS-Seite.
• Vierpoliger 30mA Differentialschutz Typ A obligatorisch.
• Unbedingt prüfen, ob der dreiphasige EPS-Ausgang am Wechselrichter vorhanden ist (Modelle X3-Hybrid-D).
• Überprüfung der Reihenfolge der Phasen und des Neutralleiters vor der Inbetriebnahme.

Schritte für den Anschluss:

1. Das EPS-Gehäuse in der Nähe der dreiphasigen Schalttafel befestigen (Außenwandmontage möglich dank IP65).

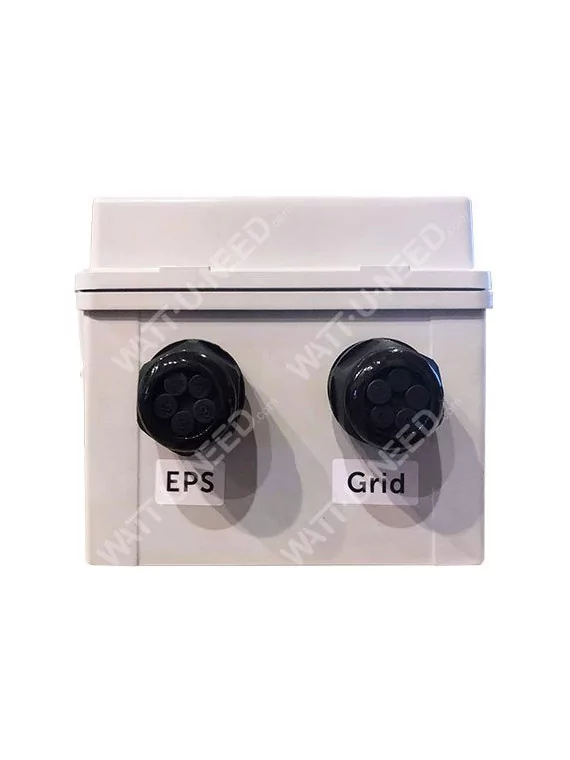

2. Verbinden Sie den dreiphasigen AC-Haupteingang mit dem öffentlichen Netz (3 Phasen + Neutral + Erde, 3x63A max).
3. Den dreiphasigen EPS-Eingang an den EPS-Ausgang des SolaX X3-Wechselrichters anschließen (3 Phasen + Neutral + Erde).

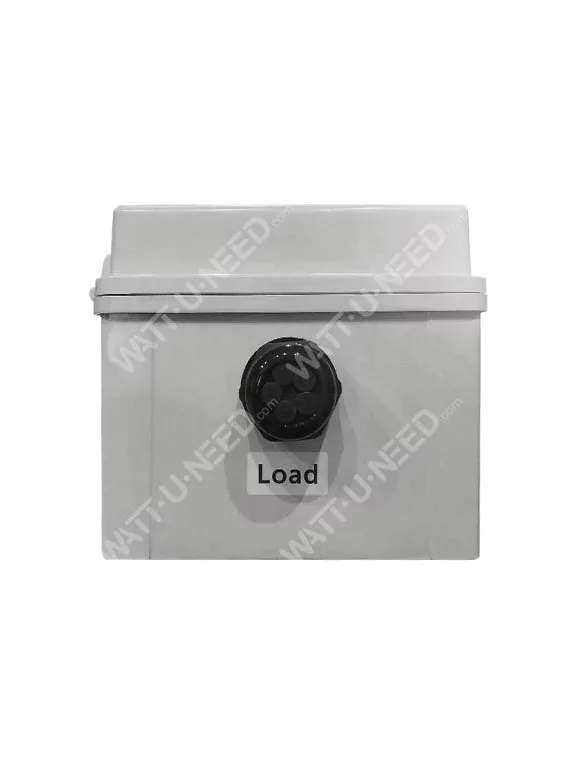

4. Verbinden Sie den dreiphasigen Lastausgang mit den vorrangigen Stromkreisen, die als Notstrom versorgt werden sollen.
5. Überprüfen Sie die Reihenfolge der Phasen mit einem Sequenzindikator (L1-L2-L3).
6. Stellen Sie den Differenzialschutz ein und überprüfen Sie die Spannung an jeder Phase vor der Inbetriebnahme.
7. Testen Sie die automatische Umschaltung, indem Sie eine Netzunterbrechung simulieren (Ausschalten des Hauptschalters).
8. Überprüfen Sie die Umschaltzeit (< 0,5s) und die Stabilität der EPS-Versorgung.

Installationstipp: Verwenden Sie Kabel mit genormten Farben (schwarz/braun/grau für L1/L2/L3, blau für Neutral, grün-gelb für Erde). Beschriften Sie die Anschlüsse eindeutig, um zukünftige Wartungsarbeiten zu erleichtern. Dokumentieren Sie die Phasenfolge, um Fehler bei Eingriffen zu vermeiden.

Dimensionierung der dreiphasigen EPS-Last (3x63A Maximum)

Der dreiphasige EPS-Ausgang ist auf 3x63A (entspricht etwa 43 kVA bei 400V dreiphasig) begrenzt. Es ist entscheidend, die Notstromkreise richtig zu dimensionieren, um Überlastungen zu vermeiden :

Wichtiger Tipp: Bevorzugen Sie ausgeglichene dreiphasige Lasten (gleichmäßige Verteilung auf die drei Phasen). Vermeiden Sie es, Maschinen mit sehr hohem Anlauf (Motoren >15 kW) direkt an den EPS-Ausgang anzuschließen. Sehen Sie bei hohen induktiven Lasten einen Sanftanlauf oder einen Stern-Dreieck-Anlauf vor.

Um Ihren Bedarf an dreiphasiger Notstromversorgung genau zu dimensionieren, konsultieren Sie bitte den Rechner für dreiphasigen Stromverbrauch in unserer Toolbox.

Normen und Konformität Belgisches Dreiphasen-Netzwerk

Die SolaX X3 EPS-Box erfüllt die in Belgien geltenden Normen für dreiphasige PV-Anschlüsse:

• Synergrid-Vorschriften C10/11: Gewährleistet die automatische dreiphasige Entkopplung im Falle eines Netzfehlers (Verlust einer oder mehrerer Phasen).
• Dreiphasiger Netzausfallschutz: Verhindert die Einspeisung von Strom in das öffentliche Netz während eines Stromausfalls (Sicherheit der VNB-Techniker).
• Überspannungskategorie III: Widerstandsfähig gegen transiente Überspannungen in dreiphasigen Industrieanlagen.
• CE-Kennzeichnung: Konformität mit der europäischen Niederspannungsrichtlinie 2014/35/EU und der Richtlinie über die elektromagnetische Verträglichkeit 2014/30/EU.
• IP65: Vollständige Wasserdichtigkeit für die Außeninstallation gemäß den belgischen RGIE-Anforderungen.
• RGIE-Installation: Muss von einem zugelassenen Elektriker durchgeführt werden, um die Konformität zu bestätigen und eine Berufsversicherung abzuschließen.

Bei technischen Fragen zur dreiphasigen Installation konsultieren Sie bitte unser Support-Center oder unsere technischen Leitfäden.

Vorteile der dreiphasigen EPS-Box für Ihre professionelle Solaranlage

• Dreiphasige Vollautomatisierung: Kein manuelles Eingreifen bei Netzausfällen, selbst bei teilweisen Netzausfällen (Verlust von 1 Phase).
• Erhöhte Sicherheit in der Industrie: Schützt vor dreiphasiger Inselbildung und Rückspeisung von Energie aus einem unterbrochenen Netz.
• Universelle Kompatibilität SolaX X3: Funktioniert mit der gesamten X3-Hybrid-Reihe von 5 bis 15 kVA dreiphasig.
• Einfache professionelle Installation: Vereinfachte Verbindung (6 Drähte) zwischen Wechselrichter und EPS-Box, wodurch Verdrahtungsfehler reduziert werden.
• Robustheit IP65: Außeninstallation möglich, witterungsbeständig und industrietauglich.
• Schnelles Umschalten: Umschalten < 0,5 Sekunden, um die Auswirkungen auf empfindliche Geräte zu minimieren.
• Bewährte Zuverlässigkeit: Robuste dreiphasige elektromechanische Schütze für maximale Lebensdauer in professionellen Umgebungen.
• Professionelle Rentabilität: Nutzt Ihre Batterieinvestition voll aus, indem die Autonomie bei Ausfällen gewährleistet wird und Produktionsausfälle vermieden werden.
