EPS SolaX X1 Gehäuse - Automatische Notstromversorgung Einphasig 17A

EPS SolaX X1-EPS BOX - Automatische Notstromversorgung für einphasige Wechselrichter.

Die EPS SolaX X1-EPS BOX (Artikelnummer X1-EPS-BOX) ist ein automatisches Zubehör, das die Kontinuität Ihrer Stromversorgung im Falle eines Netzausfalls gewährleisten soll. Mit ihren zwei eingebauten Schützen steuert diese Box auf intelligente Weise die Umschaltung zwischen dem öffentlichen Netz und dem EPS-Ausgang (Emergency Power Supply) Ihres SolaX X1 Hybrid-Wechselrichters.

Bei einem Netzausfall aktiviert die Box automatisch den EPS-Ausgang, der von Ihrer Batterie und Ihren Solarmodulen gespeist wird. Wenn das Netz zurückkehrt, verbindet sie Ihre Anlage automatisch wieder mit dem öffentlichen Netz und schaltet den EPS-Ausgang sicher ab. Diese Lösung ist unverzichtbar für Photovoltaikanlagen mit Batterien, die bei Stromausfällen unabhängig sein möchten.

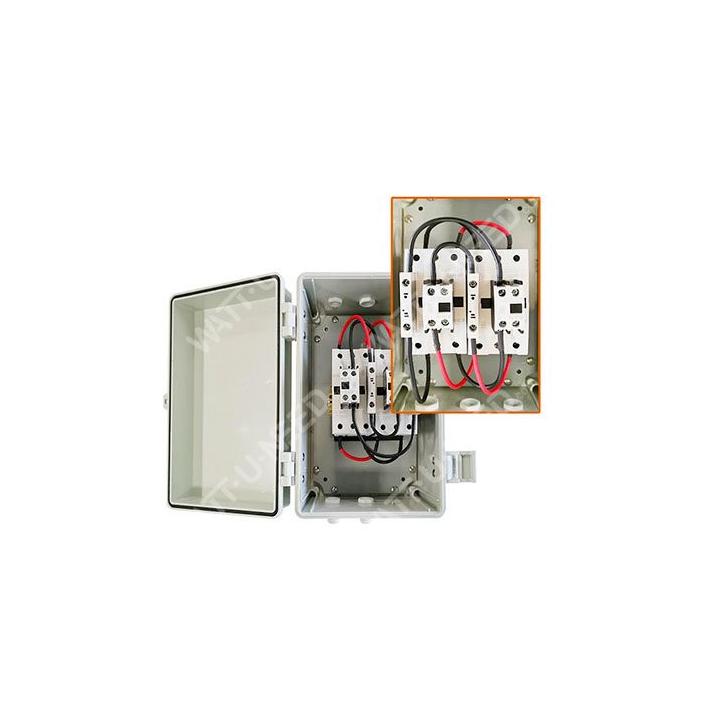

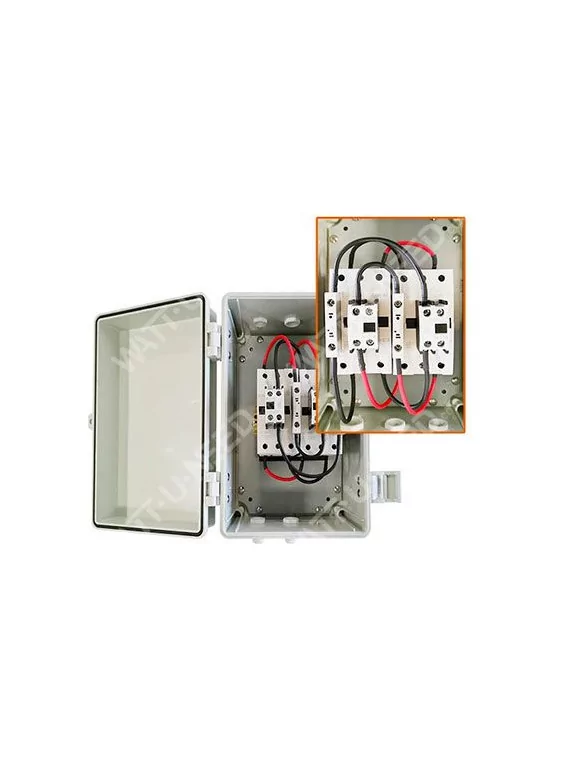

Automatische Funktion des Doppelschützes

Das integrierte Doppelschützsystem sorgt für eine automatisierte und sichere Verwaltung Ihrer Stromversorgung:

• Erkennung von Netzausfällen: Das Schütz überwacht ständig die Präsenz des öffentlichen Netzes.
• Sofortige EPS-Aktivierung: Sobald ein Stromausfall erkannt wird, schaltet das Schütz automatisch auf den EPS-Ausgang um (versorgt durch Batterie + PV).
• Automatische Rückumwandlung: Bei Rückkehr des Netzes verbindet das Gehäuse den Wechselrichter wieder mit dem öffentlichen Netz und schließt den EPS-Ausgang.
• Entkopplungssicherheit: Verhindert die Einspeisung in das Netz während der Ausfälle, entspricht den Entkopplungsstandards.

Diese Funktion ist für den Nutzer völlig transparent: Es sind keine manuellen Eingriffe erforderlich.

Kompatibilität mit den SolaX X1-Hybrid-Wechselrichtern.

Die EPS-Box ist mit allen einphasigen SolaX-Hybrid-Wechselrichtern der X1-Serie kompatibel, die mit der EPS-Funktion ausgestattet sind :

• SolaX X1-HYBRID 3.0-D G4/G4.1 (3 kVA).
• SolaX X1-HYBRID 3.7-D G4/G4.1 (3,7 kVA)
• SolaX X1-HYBRIDE 5.0-D G4/G4.1 (5 kVA)
• SolaX X1-HYBRIDE 6.0-D G4/G4.1 (6 kVA)
• SolaX X1-Retro Fit Modelle mit EPS-Funktion.

Unabdingbare Voraussetzung: Der Wechselrichter muss über einen EPS-Ausgang verfügen und an eine Batterie (Triple Power, Pylontech, etc.) angeschlossen sein. Ohne Batterie kann die Notstromfunktion nicht funktionieren.

Detaillierte technische Daten

Anwendungen für Photovoltaikanlagen in Wohngebäuden.

Die EPS-Box erfüllt die kritischen Anforderungen von Solaranlagen mit Speicher :

• Wichtige Notstromlasten: Automatische Versorgung von Beleuchtung, Kühlschrank, Gefrierschrank, Internetbox, Alarm bei Netzausfällen.
• Energieautonomie: Nutzt die Batterie und die PV-Produktion, um ohne Unterbrechungnetzunabhängig zu arbeiten.
• Optimierung des Eigenverbrauchs: Maximiert die Nutzung der gespeicherten Solarenergie auch bei Netzausfall.
• Sichere Installation: Vermeidet komplizierte manuelle Abschaltungen und das Risiko von Verdrahtungsfehlern.

Typisches Anwendungsbeispiel: Ein Haus mit einem SolaX X1-HYBRID 5.0-D-Wechselrichter mit Triple Power 5,8 kWh Batterie. Bei einem Netzausfall schaltet die EPS-Box automatisch auf die Batterie um, um die vorrangigen Stromkreise zu versorgen (max. 17A, d.h. ~3,9 kW). Bei Sonnenschein wird die Batterie weiterhin durch die Solarproduktion aufgeladen.

Installation und elektrischer Anschluss

Elektrische Voraussetzungen:

• Installation durch einen qualifizierten Elektriker, der die Normen NF C 15-100 (Frankreich) / RGIE (Belgien) erfüllt.
• Kabelquerschnitt: Mindestens 10 mm² für AC-Eingang 63A, 2,5-4 mm² für EPS-Ausgang 17A.
• Angemessene Fehlerstromschutzschalter: 63A auf der Netzseite, 20A auf der EPS-Seite.
• Unbedingt prüfen, ob der EPS-Ausgang am Wechselrichter vorhanden ist (Modelle "E" oder neuere Versionen).

Schritte für den Anschluss:

1. EPS-Kasten in der Nähe der Schalttafel befestigen (Wand- oder Kastenmontage).
2. Verbinden Sie den AC-Haupteingang mit dem öffentlichen Netz (max. 63A).
3. Den EPS-Eingang mit dem EPS-Ausgang des SolaX-Wechselrichters verbinden.
4. Verbinden Sie den Lastausgang mit den vorrangigen Stromkreisen, die als Notstrom versorgt werden sollen.
5. Stellen Sie den Differenzialschutz ein und überprüfen Sie die Spannung vor der Inbetriebnahme.
6. Testen Sie die automatische Umschaltung, indem Sie einen Netzausfall simulieren.

Installationstipp: Verwenden Sie verschiedenfarbige Kabel, um den Netzeingang, den EPS-Eingang und den Lastausgang leicht zu identifizieren. Beschriften Sie die Anschlüsse, um zukünftige Wartungsarbeiten zu erleichtern.

Dimensionierung der EPS-Last (maximal 17A).

Der EPS-Ausgang ist auf 17A begrenzt (das entspricht etwa 3,9 kW bei 230V). Es ist entscheidend, die Notstromkreise richtig zu dimensionieren, um Überlastungen zu vermeiden :

Wichtiger Tipp: Vermeiden Sie den Anschluss von Geräten mit hohem Anlauf (Wärmepumpe, Klimaanlage) an den EPS-Ausgang. Bevorzugen Sie niedrige bis mittlere Dauerlasten.

Zur genauen Dimensionierung Ihres Notstrombedarfs konsultieren Sie bitte den Verbrauchsrechner in unserer Toolbox.

Normen und Konformität Belgisches Netz

Die SolaX EPS-Box erfüllt die in Belgien geltenden Normen für Photovoltaik-Anschlüsse:

• Synergrid-Vorschriften C10/11: Gewährleistet die automatische Entkopplung im Falle eines Netzfehlers.
• Abklemmschutz: Verhindert, dass während eines Stromausfalls Strom in das öffentliche Netz eingespeist wird (Sicherheit der Techniker).
• CE-Kennzeichnung: Entspricht den europäischen Richtlinien für Niederspannung und elektromagnetische Verträglichkeit.
• RGIE-Installation: Muss von einem zugelassenen Elektriker durchgeführt werden, um die Konformität zu bestätigen und zu versichern.

Bei technischen Fragen zur Installation wenden Sie sich bitte an unser Support-Center.

Vorteile der EPS-Box für Ihre Solaranlage

• Vollständige Automatisierung: Kein manuelles Eingreifen bei Netzausfällen.
• Höhere Sicherheit: Schützt vor Inselbildung und Rückspeisung von Energie bei unterbrochenem Netz.
• Universelle Kompatibilität SolaX X1: Funktioniert mit der gesamten X1-Hybrid-Reihe von 3 bis 6 kVA.
• Einfache Installation: Kompaktes Gehäuse mit klar gekennzeichneten Anschlüssen.
• Bewährte Zuverlässigkeit: Robuste elektromechanische Schütze für maximale Lebensdauer.
• Kostengünstig: Nutzt Ihre Batterieinvestition voll aus, indem die Autonomie bei Ausfällen gewährleistet wird.
