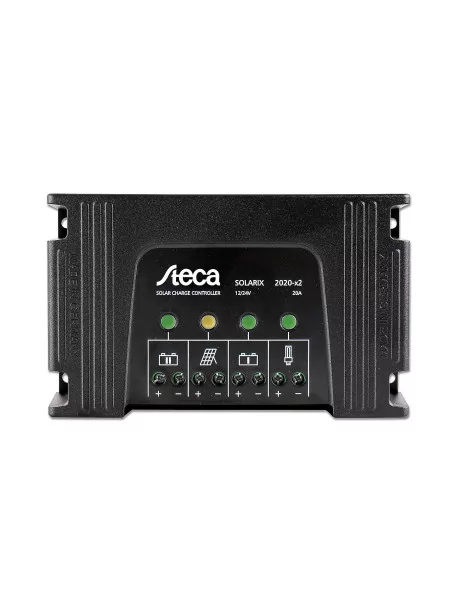

Régulateur solaire Steca Solarix 2020-x2
En savoir plus
" Régulateur solaire made in Germany "
Steca Solarix 2020-x2 est un régulateur de charge à deux batteries ultra-moderne qui est parfaitement adapté à l‘utilisation dans le domaine des loisirs. Il est équipé d‘une entrée de panneau solaire qui est adaptée à tous les panneaux solaires 36 cellules pour les systèmes de 12 V, et à tous les panneaux solaires cristallins 72 cellules pour les systèmes de 24 V. Aussi bien la batterie principale que la batterie de démarrage sont chargées en continu et simultanément par le panneau solaire. Ainsi, 90 pour cent de la puissance disponible vont dans la batterie principale, tandis que la batterie auxiliaire est maintenue à un niveau de pleine charge avec une puissance de 10 pour cent.
Grâce au téléafficheur Steca PA LCD1, il est possible de modifier la distribution de la puissance de charge. Le régulateur de charge est équipé d‘une sortie de charge performant qui est uniquement alimentée par la batterie principale. Le régulateur de charge dispose d‘une prise de charge USB via laquelle il est possible de charger des smartphones et des tablettes. Le téléaffichage Steca PA LCD1 peut être raccordé en option.
Caractéristiques du produit
- Topologie de série avec MOSFETs
- Sélection automatique de tension
- Régulation de tension et de courant
- Régulation MLI
- Technologie de charge à plusieurs niveaux
- Déconnexion de consommateurs en fonction du courant
- Reconnexion automatique du consommateur
- Compensation de température
- Possibilité de mise à la terre d‘une borne positive ou de mise à la terre négative de plusieurs bornes
- Auto-test
- Charge d'égalisation mensuelle
- Prise de charge USB pour smartphones et tablettes
Fonctions de protection électroniques
- Protection contre les surcharges
- Protection contre les décharges profondes
- Protection contre une polarité inversée des panneaux solaires(≤ 36 V), des consommateurs et de la batterie
- Fusible électronique automatique
- Protection contre les courts-circuits des consommateurs et des panneaux solaires
- Protection contre circuit ouvert sans batterie
- Protection contre courant inverse pendant la nuit
- Protection contre surtempérature et surcharge
- Déconnexion de consommateurs en cas de surtension de la batterie
Affichages
- 4 DEL indiquent les états de service
Interfaces
- StecaLink Bus
Données techniques
Solarix 2020-x2 | |
Caractérisation des performances de fonctionnement | |
Tension de système | 12 V (24 V) |
Consommation propre | 22 mA |
Côté entrée DC | |
Tension à vide du panneau photovoltaïque (à la température de service minimale) | < 60 V |
Courant du panneau | 20 A |
Côté sortie DC | |
Courant du consommateur | 20 A |
Prise de charge USB | 5 V / 1,5 A |
Point de référence de réenclenchement (LVR) | 12,5 V |
Protection contre la decharge profonde (LVD) | 11,7 V |
Côté batterie | |
Tension finale de charge | 14,1 V (28,2 V) |
Tension de charge rapide | 14,4 V (28,8 V) |
Charge d’égalisation | 15 V (30 V) |
Réglage du type d‘accumulateur | gel |
Rapport de charge batterie principale / secondaire | 90 % / 10 % |
Conditions de fonctionnement | |
Température ambiante | -10 °C … +60 °C |
Installation et construction | |
Borne de raccordement (à fils fins / à un fil) | 6 mm² / 10 mm² - AWG 10 / 8 |
Degré de protection | IP 31 |
Dimensions (X x Y x Z) | 190 x 120 x 57 mm |
Poids | 0,5 kg |
Fiches techniques & documents
Caractéristiques techniques
12V / 24V | |
PWM |
