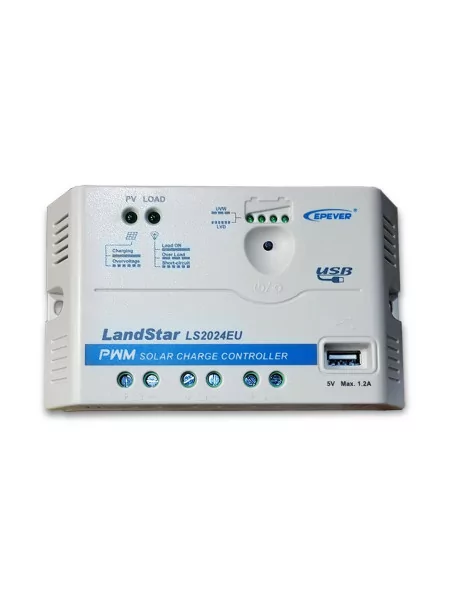

Epever LS2024EU PWM 12V / 24V avec sortie USB
En savoir plus
DESCRIPTION
- Capacité : 20 ampères.
- Tension : 12v ou 24V
- Ce régulateur peut accueillir jusqu'à 250 watts de panneaux solaires (dans un système 24V)
- Compensation de la température
- Garantie 2 ans.
- Technologie : PWM.
- Sortie USB 1,2A / 5V
Charge théorique d'une batterie au plomb
La charge théorique d'une batterie au plomb s'effectue en 3 phases :
- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.
- Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase
- Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments
Applications
Idéal pour petits systèmes solaire comme par exemple :
- Habitation
- Système d'éclairage solaire
- Système solaire de surveillance
- Système solaire pour bateau
- Petite centrale solaire
Caractéristiques
- Configuration de tension de système: 12V/24V automatique
- Haute efficacité de charge PWM avec compensation de température
- 2 LED qui indiquent le statut de charge et le statut de la batterie
- Interface de sonde de température extérieure
- Bus de communication RS485
- Fonction de mise à jour du logiciel
- Sortie USB pour charger par exemple un téléphone portable, un ventilateur ou un autre appareil électrique.
Protections électroniques
- Court circuit PV
- Surcharge
- Court circuit de charge
- Inversion de polarité PV
- Décharge
- Inversion de polarité des batteries
- Surchauffe
Données techniques
Modèle | LS2024EU |
Tension nominale du système | 12/24VDC |
Courant nominal de la batterie | 20A |
Tension maximale d'entrée PV | 50V |
Autocosommation | ≤7mA |
Compensation de température | -5mV/℃/2V (ref) |
Egalisation de la tension de charge | Gel: / , Scellé: 14,6V, ouverte: 14,8V |
Augmentation de la tension de charge | Gel: 14,2V, Scellé: 14,4V, ouverte: 14,6V |
Tension de charge floating | Gel /Scellé /ouverte: 13,8V |
Tension de reconnexion | Gel /Scellé /ouverte: 12,6V |
tension de déconnexion | Gel /Scellé /ouverte: 11,1V |
Dimensions | 120,3x67x21,8mm |
Dimensions de montage / trous de montage | 138mm / 4,5mm2 |
Terminal | 10AWG/6mm² |
Poids | 0,18kg |
Température de fonctionnement | -35°C~+55°C |
Température de stockage | -35°C~+80°C |
Humidité | ≤95% (NC) |
Norme | IP20 |
Exemple d'installation
Téléchargement
Veuillez télécharger la dernière version du logiciel de gestion du régulateur
Fiches techniques & documents
Caractéristiques techniques
10A | |
12V / 24V | |
PWM | |
50 V | |
10 A |
