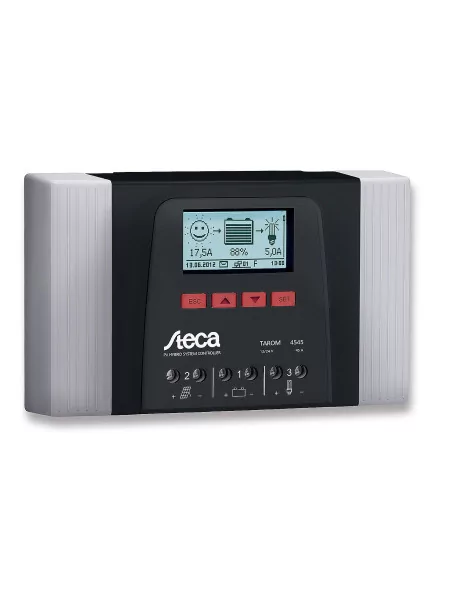

Régulateur solaire Steca Tarom PWM 4545
En savoir plus
" Régulateur solaire made in Germany "
La nouvelle version du Steca Tarom définit de nouvelles normes dans cette classe de puissance. Un écran graphique informe l'utilisateur de toutes les informations importantes de l‘installation, et permet la configuration et l'ajustement du régulateur aux exigences spécifiques de chaque installation.
Ses nombreuses fonctionnalités très utiles permettent à l‘utilisateur d‘adapter le régulateur aux données spécifiques de son système.
L'amélioration considérable du dispositif de détermination de l‘état de charge permet une régulation optimale du système et de la protection des batteries. Le régulateur de charge Steca Tarom constitue la référence pour les plus grands systèmes sur trois niveaux de tension (12 V, 24 V, 48 V).
L'enregistreur de données intégré enregistre toutes les informations importantes de l‘installation. Avec l'interface ouverte Steca UART, vous pourrez accéder aux données du régulateur en temps réel. Un capteur de température externe peut être installé en option. Deux contacts de commutation supplémentaires peuvent être librement configurés comme minuterie et gérer diverses fonctions comme l'éclairage nocturne, le démarrage des générateurs, ou la gestion du surplus. Six appareils au total peuvent être connectés en parallèle et communiquer via le bus StecaLink.
Caractéristiques du produit
- Topologie de shunt avec MOSFETs
- Emplacement de carte MicroSD pour l‘enregistreur de données de toutes les valeurs de minutes
- Détermination de l'état de charge (SOC)
- Sélection automatique de tension
- Compensation de température
- Technologie de charge à plusieurs niveaux
- Déconnexion de consommateurs en fonction du système SOC
- Reconnexion automatique du consommateur
- Régulation MLI
- Possibilité de mise à la terre négative d‘une borne ou de mise à la terre positive de plusieurs bornes
- Horloge en temps réel (date, heure)
- Enregistreur de données de pointe innovant avec compteur d‘énergie
- Emplacement de carte MicroSD pour l‘enregistreur de données de toutes les valeurs de minutes
- Fonctions crépuscule, éclairage nocturne et aurore
- Quatre minuteries librement programmables avec fonction d‘affichage du jour de la semaine
- Auto-test
- Deux contacts auxiliaires configurables
- Tensions de fin de charge réglables
- Charge d'égalisation mensuelle
Fonctions de protection électroniques
- Protection contre les surcharges
- Protection contre les décharges profondes
- Protection contre une polarité inversée des panneaux solaires et de la batterie
- Fusible électronique automatique
- Protection contre les courts-circuits des consommateurs et des panneaux solaires
- Protection contre circuit ouvert sans batterie
- Protection contre courant inverse pendant la nuit
- Protection contre surtempérature et surcharge
- Déconnexion de consommateurs en cas de surtension de la batterie
Spécificités
4545 | 4545-48 | ||
Caractérisation des performances de fonctionnement | |||
Tension de système | 12 V (24 V) | 12 / 24 / 48 V | |
Consommation propre | 30 mA | ||
Côté entrée DC | |||
Tension à vide du panneau photovoltaïque (à la température de service minimale) | < 60 V | < 100 V | |
Courant du panneau | 45 A | ||
Côté sortie DC | |||
Courant du consommateur | 45 A | ||
Point de référence de réenclenchement (SOC / LVR) | > 50 % / 12,5 V (25 V) | > 50 % / 50 V | |
Protection contre la decharge profonde < 30 % (SOC / LVD) | < 30 % / 11,7 V (23,4 V) | < 30 % / 46,8 V | |
Côté batterie | |||
Tension finale de charge | 14,1 V (28,2 V) | 56,4 V | |
Tension de charge rapide | 14,4 V (28,8 V) | 57,6 V | |
Charge d’égalisation | 15 V (30 V) | 60 V | |
Réglage du type d‘accumulateur | liquide (réglable via menu) | ||
Conditions de fonctionnement | |||
Température ambiante | -10 °C … +60 °C | ||
Installation et construction | |||
Borne de raccordement (à fils fins / à un fil) | 25 mm² / 35 mm² - AWG 4 / 2 | ||
Degré de protection | IP 31 | ||
Dimensions (X x Y x Z) | 218 x 134 x 65 mm | ||
Poids | 800 g |
