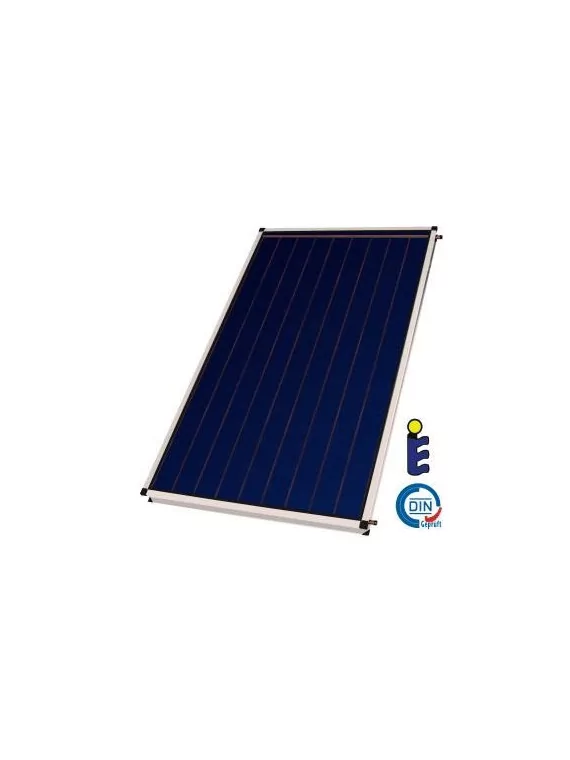

Panneau-capteur solaire SUNSYSTEM PK Select CL

Panneau-capteur solaire SUNSYSTEM PK Select CL Agrandir

En raison de leur excellent coefficient d'absorption, les panneaux-capteurs solaires de SUNSYSTEM PK Select CL représentent le choix idéal pour la production d'eau chaude sanitaire et le soutien du chauffage central tout au long de l'année.

Fabriqué en Europe

Plus de détails

376,20 €

Options

En achetant ce produit vous pouvez gagner jusqu'à 44 points de fidélité. Votre panier totalisera 44 points pouvant être transformé(s) en un bon de réduction de 13,20 €.


Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66
En savoir plus

Disponible en modifications, m²:


Verticale: 2.15  /  2.7
Horizontale: 2.15  /  2.7


Deux types de manchons de raccordement:

Raccord fileté R½"  /  "New Line" Cu Ø22



Diverses possibilités d’installation:

Toit incliné / Toit plat





Caractéristiques du produit:

  • Le revêtement sélectif de l’absorbeur assure une haute efficacité et une forte résistance à l'usure.
  • Cadre en aluminium résistant aux intempéries, possibilité de l’installation dans différentes positions.
  • L’isolation en ouate de roche réduit les pertes thermiques vers l’atmosphère.
  • Absorbeur en cuivre, finement soudé sur un système tubulaire en forme de harpe par une technologie de soudage à ultrasons.
  • La technologie de soudage par ultrasons assure une soudure durable, résistante aux déformations mécaniques et thermiques.
  • Harpe tubulaire avec une faible résistance hydraulique. Testée 100% étanche.
  • Verre solaire de protection:
    Configuration prismatique.
    Faible teneur en fer (FeO ≤0.02%).
    Trempé à chaleur.
    Haute résistance aux vents violents, à la neige et à la grêle.
  • Joint d'étanchéité en silicone résistant à UV
  • Certificat: EN 12975:2006-06; CEN -Keymark
    011 -7S381 F.


Panneau-capteur solaire PK Select CL
1. Cadre en aluminium
2. Joint en silicone
3. Verre solaire de protection
4. Absorbeur en cuivre avec revêtement sélectif
5. Isolation à haute efficacité
6. Fond du capteur
7. Harpe tubulaire en cuivre
8. Entrée / sorite Manchons
    8.1. Raccord fileté à R ½" (modèle PK SL CL)
    8.2. Raccord "New Line" Cu ø 22 (modèle PK SL CL NL)
9. Protecteur d'angle
10. Raccordement à 2 x PK Select CL
РК Select CL - raccord fileté 1/2"
РК Select CL NL - Raccord de liaison pour tube en cuivre ø22





Spécifications techniques:

Diagramme panneau-capteur solaire PK Select CL
Diagramme
Perte de pression dans les capteurs PK Select CL
a) Perte de pression (Ра)
b) Débit (litres / heure)
Charte panneau-capteur solaire PK Select CL

PK SL CL NL
2.152.7
Surface totale2.1412.619
Surface d'absorbeur1.942.41
Surface d'aperture1.8972.39
Hauteur Hmm21252125
Largeur Lmm10201248
Épaisseur Dmm9090
Fluide caloporteurPG 50% (point de congélation -34°C)
Volume de fluide caloporteurL1.62.1
IsolationOuate de roche λ = 0.0374 W/m.K (DIN 18165); g = 30kg/m² ; δ = 40mm
Verre solaireVerre prismatique trempé à la chaleur
Cadre de capteurAluminium enduit de poudre (couleur : RAL 9006)
Partie inférieur de capteurFeuille d'aluminium gaufrée
Matériau / revêtement de l'absorbeurCuivre (Cu) / Revêtement sélectif - PVD (α=95%, ε=5%)
Méthode de soudageSoudage par ultrasons
Efficacité h0 par rapport à la surface d'aperture%76.477
Coefficient de pertes thermiques K1W/m²K3.834.23
Coefficient de pertes thermiques K2W/m²K²0.00800.0035
Température de stagnation°C200200
Pression d'essai / pression de fonctionnementbar25/625/6
Poidskg3847
Dimensions du cadre du capteur : HauteurH, mm21252125
Dimensions du cadre du capteur : LargeurL2, mm10201248
Dimensions du cadre du capteur : ÉpaisseurD, mm9090
Distance entre les tubes collecteursC20252025
Tubes collecteursE, ø mmø 22ø 22
Nombre de tubes collecteurspcs22
Distance entre les tubes d'absorbeurF, mm114114
Tubes d'absorbeurGn ø mmø 10ø 10
Nombre de tubes d'absorbeurpcs88
Épaisseur de verre solaireK, mm4.24.2
Épaisseur de la partie inférieure du capteurM, mm0.60.6
Entrée fluide caloporteurN, mmø 22ø 22
Sortie fluide caloporteurP, mmø 22ø 22
Nombre de manchonspcs44
Nombre maximum de capteurs en un champs (20m² surface d'absorbeur)pcs108
