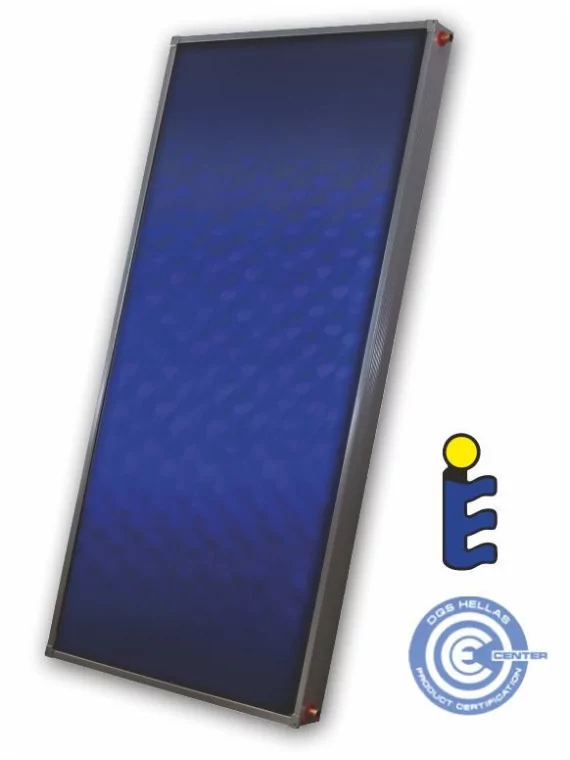

Panneau-capteur solaire SUNSYSTEM PK Select AL

Panneau-capteur solaire SUNSYSTEM PK Select AL Agrandir

Les panneaux solaires SUNSYSTEM PK Select AL avec absorbeur à revêtement sélectif sont une solution écologique et rentable pour l'approvisionnement  d’eau chaude sanitaire pendant la saison chaude.

Fabriqué en Europe

Plus de détails

338,80 €

Options

En achetant ce produit vous pouvez gagner jusqu'à 37 points de fidélité. Votre panier totalisera 37 points pouvant être transformé(s) en un bon de réduction de 11,10 €.


Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66
En savoir plus

Les panneaux solaires SUNSYSTEM PK Select AL avec absorbeur à revêtement sélectif sont une solution écologique et rentable pour l'approvisionnement  d’eau chaude sanitaire pendant la saison chaude. Le capteur absorbe une grande partie des rayons du soleil et transmet l’énergie à l'agent caloporteur circulant dans le tuyau de harpe.

Disponible en modifications m²:

Verticale: 2.0  /  2.4


Raccordement:

Tuyau de cuivre Ø 22 sans filetage ni écrou



Diverses possibilités d’installation:

Toit incliné / Toit plat



Caractéristiques du produit:

  • Plaque d'absorption.
  • Le revêtement sélectif de l’absorbeur assure une haute efficacité et une forte résistance à l'usure.
  • Cadre en aluminium résistant aux intempéries, possibilité de l’installer dans différentes positions.
  • L’isolation en ouate de roche réduit les pertes thermiques vers l’atmosphère.
  • La technologie de soudage par ultrasons assure une soudure durable, résistante aux déformations mécaniques et thermiques.
  • Harpe tubulaire avec une faible résistance hydraulique. Testée 100% étanche
  • Verre solaire de protection :
    Configuration prismatique.
    Faible teneur en fer (FeO ≤0.02%).
    Trempé à chaleur.
    Haute résistance aux vents violents, à la neige et à la grêle
  • Joint d'étanchéité en silicone résistant aux UV
  • Certificat:
    EN 12975:2006-06; CEN -Keymark
    OEM 9949/2/2   DQS HELLAS.




Panneau-capteur solaire PK Select AL ouvert
1. Cadre en aluminium laqué
2. Joint en silicone
3. Vitre solaire de protection
4. Plaque d'absorption revêtement sélectif
5. Isolation à haute efficacité
6. Fond du capteur
7. Harpe tubulaire en cuivre
8. Entrée / sorite Manchons
9. Raccordement à 2xPK Select AL -
    Raccord de liaison pour tube en cuivre ø22




Spécifications techniques:

Diagramme panneau-capteur solaire PK Select AL
Diagramme
 Perte de pression dans les capteurs PK Select AL
a) Perte de pression, Ра ;
b) Débit (kg/s)

Charte panneau-capteur solaire PK Select AL

PK SL AL2.02.4
Surface totale2.02.37
Surface d'absorbeur1.892.23
Surface d'aperture1.862.23
Hauteur Hmm19801930
Largeur Lmm10501270
Épaisseur Dmm8686
Fluide caloporteurPG 50% (point de congélation -34°C)
Volume de fluide caloporteurL1.41.7
IsolationOuate de roche (DIN 18165); g = 50kg/m³ ; δ = 30 mm
Verre solaireVerre prismatique trempé à la chaleur
Cadre de capteurAluminium enduit de poudre (couleur : gris métallique)
Partie inférieur de capteurFeuille d'aluminium gaufrée
Matériau / revêtement de l'absorbeurAluminium (AL) / Revêtement sélectif - PVD (α=95%, ε=5%)
Méthode de soudageSoudage par ultrasons
Facteur efficacité h0%0.7880.788
Coefficient de pertes thermiques K1W/m²K5.1405.140
Coefficient de pertes thermiques K2W/m²K²0.0170.017
Température de stagnation°C152152
Pression d'essai / pression de fonctionnementbar15/1015/10
Poidskg3441.5
Dimensions du cadre du capteur : HauteurH, mm198019830
Dimensions du cadre du capteur : LargeurL2, mm10101230
Dimensions du cadre du capteur : ÉpaisseurD, mm8686
Distance entre les tubes collecteursC8080
Tubes collecteursE, ø mmø 22ø 22
Nombre de tubes collecteurspcs22
Distance entre les tubes d'absorbeurF, mm19001850
Tubes d'absorbeurGn ø mmø 8ø 8
Nombre de tubes d'absorbeurpcs99
Épaisseur de la couche absorbanteS, mm0.50.5
Épaisseur de verre solaireK, mm4.24.2
Épaisseur de la partie inférieure du capteurM, mm0.60.6
Entrée fluide caloporteurN, mmø 22ø 22
Sortie fluide caloporteurP, mmø 22ø 22
Nombre de manchonspcs44
Nombre maximum de capteurs en un champs (20m² surface d'absorbeur)pcs1010
