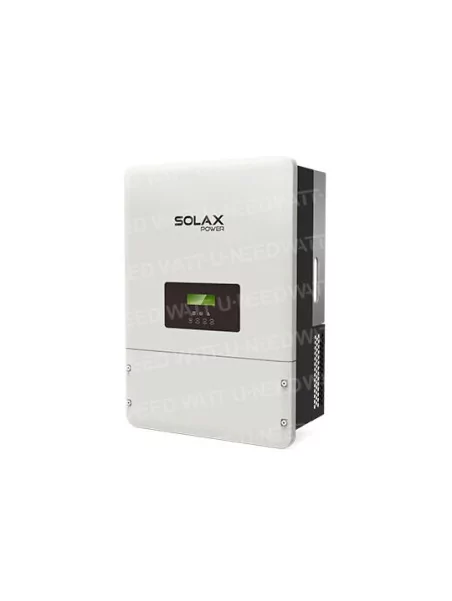

Onduleur SolaX X3 hybride triphasé HV de 5.0T à 10.0T
En savoir plus
" Fiabilité, qualité et efficacité "
Le nouvel onduleur triphasé X-Hybrid de SolaX est le dernier né de la gamme d'onduleurs hybrides à la pointe du marché, offrant une solution flexible et évolutive pour les applications domestiques et commerciales. La série triphasée comprend des onduleurs d’une taille allant de 5 à 10 kW, et avec la possibilité d’installer plusieurs onduleurs en parallèle, le stockage sur batterie évolutif pour les applications commerciales est maintenant une réalité. L’onduleur est équipé d’une alimentation EPS (Emergency Power Supply) intégrée, dispose de nombreuses options de communication et peut être contrôlé à distance.
Plus qu'un simple onduleur, le X-Hybrid innovant est un système intelligent de gestion de l'énergie qui stocke l'énergie excédentaire dans les batteries pour une utilisation ultérieure.
Le X-Hybrid fonctionne en stockant l'énergie excédentaire dans les batteries pour une utilisation ultérieure. Il est possible d'utiliser l'énergie solaire en stockant la capacité inutilisée. Il convertit et dirige l'énergie solaire là où elle est nécessaire, quand elle est nécessaire. X-Hybrid est a également fourni l'EPS (Emergency Power Supply) funcon, permettant à l'utilisateur final d'accéder à l'alimentation électrique de secours leur énergie stockée en cas de panne de courant.
Lorsque l'on travaille avec des batteries Pylontech, il est recommandé d'utiliser un nombre de modules de batteries (H48050-15S) compris entre 2 et 7 et un nombre de systèmes de gestion de batteries (SC0500A-100S) égal à 1.
Cliquez ici pour rejoindre la page concernant les batteries Pylontech Lithium H48050
Lorsque vous travaillez avec des batteries SOLAX, il est recommandé que le nombre de modules de batterie (HV10045/HV10063) soit de 2 à 4 et que le nombre de contrôleurs de batterie (MC0500) soit de 1.
Haute efficacité
Efficacité maximale de 97,60%.
Large plage de tension
Tension d'entrée DC maximale de 1000V
Classé IP65
Le X-Hybrid Triphasé est conçu pour une utilisation en intérieur et en extérieur.
Surveillance à distance
Surveillance du système à distance via le X-Cloud.
Description
Modèles | X3-Hybrid-5.0T | X3-Hybrid-6.0T | X3-Hybrid-8.0T | X3-Hybrid-10.0T |
ENTREE (DC) | ||||
Puissance DC maximale recommandée [W] | 6000 | 8000 | 10000 | 13000 |
Max. tension DC d'entrée [V] | 1000 | 1000 | 1000 | 1000 |
Tension de service DC normale[V] | 720 | |||
Courant d'entrée max.[A] | 11-- 11 | 20—11 | ||
Courant de court-circuit max. | 14--14 | 23—14 | ||
Plage de tension MPPT[V] | 230-800 | 280-800 | 370-800 | 330-800 |
Nombre de trackers MPP | 2 | |||
Chaînes par tracker MPP | 1 | 2—1 | ||
SORTIE AC | ||||
Alimentation AC normale[VA] | 5000 | 6000 | 8000 | 10000 |
Max. Alimentation AC[VA] | 5000 | 6000 | 8000 | 10000 |
Tension réseau nominale (plage de tension alternative)[V][V | 400 (de360à440) | |||
Fréquence assignée du réseau[Hz] | 50/60 | |||
Courant alternatif normal[A] | 7.6 | 9 | 12.2 | 15 |
Max. Courant alternatif[A] | 8.5 | 10 | 13.5 | 16 |
Facteur de puissance de déplacement | 0.8 En tête de file ... 0.8 isolant | |||
Distorsion harmonique totale (THD, puissance nominale)[%]. | <2 | |||
Fonctionnement en parallèle | Oui | |||
Contrôle de la charge | Oui (optionnel) | |||
SORTIE DC (BATTERIE) | ||||
Plage de tension de la batterie[V] | 170-500 | |||
Tension batterie recommandée[V] Tension batterie recommandée[V | 200 | 240 | 320 | 400 |
Puissance maxi de charge/décharge[W] | 6000 | 8000 | 10000 | |
Courant maxi de charge/décharge[A]. | 25 | |||
Interfaces de communication | CAN/RS485 | |||
Protection contre les inversions de polarité | Non | |||
SORTIE EPS (AVEC BATTERIE) | ||||
Puissance nominale de l'EPS[VA] | 5000 | 6000 | 8000 | 10000 |
Tension nominale EPS[V], Fréquence[Hz]. | 400/380, 50/60 | |||
Courant nominal EPS[A] | 7.6 | 9 | 12.2 | 15 |
Puissance de crête du SAEU[W];Durée[s] | 10000 ,60 | 12000,6 | 16000,6 | |
Temps de commutation[s] | <0.5 | |||
Distorsion harmonique totale (THD, charge linéaire)[%]. | <2 | |||
Fonctionnement en parallèle | Yes | |||
EFFICACITÉ | ||||
Efficacité de la MPPT[%] | 99.90 | |||
Rendement de l'euro[%] | 97.00 | |||
Temps de commutation[s] | 97.60 | |||
Efficacité de charge/décharge de la batterie[%]. | 96.00 | |||
CONSOMMATION D'ÉNERGIE | ||||
Consommation en mode veille (nuit)[W] | <7 | |||
Mode veille | Oui | |||
NORME | ||||
Sécurité | IEC62109-1-2 / IEC62040/ AS3100 | |||
EMC | EN61000-6-1/EN61000-6-2/EN61000-6-3 | |||
Attestation | VDE0126-1-1 A1:2012/VDE-AR-N4105/G59-3/AS4777/EN50438/CEI 0-21/IEC62040/IEC62619/ISO13849-2/SN29500/IEC615086 | |||
LIMITE ENVIRONNEMENTALE | ||||
Classe de protection | IP65 | |||
Plage de température de fonctionnement [ C] | -25 jusqu'à +60 (déclassement à +45) | |||
Altitude[m] | <2000 | |||
Température de stockage[ C] | -20 jusqu'à +60 | |||
Émission sonore (typique)[dB] | <30 | |||
Catégorie de surtension | III (côté alimentation électrique), II (côté PV) | |||
DIMENSIONS ET POIDS | ||||
Dimensions (LxHxP)[mm] | 655*456*208 | |||
Poids[kg] | 40 | |||
Concept de refroidissement | Refroidissement forcé | |||
Topologie | Sans transformateur | |||
Communication | Ethernet, Compteur, WIFI (en option), RF (en option), DRM, USB, alarme ISO, Fonctionnement parallèle | |||
écran LCD | Rétroéclairage 20*4 caractères | |||
Garantie standard[années] | 5-10 |
