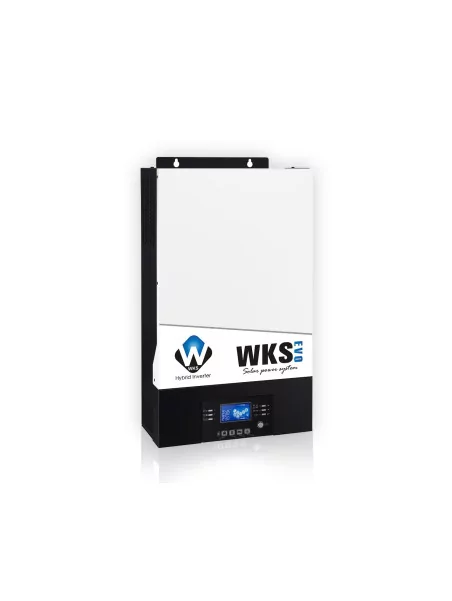

Onduleur hybride WKS Evo 5kVA 48V

WKS

949,90 € TTC

Onduleur hybride WKS Evo 5kVA

Les onduleurs hybrides WKS sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé
Cet onduleur permet d'alimenter les consommateurs jusqu'à 5000W
Le régulateur de charge MPPT 80A intégré permet de mettre jusqu'à 4000Wc de panneaux
Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries
Totalement paramétrable via l'écran LCD de l'onduleur
SAV assuré en interne, pièces détachées disponibles.

Application Bluetooth intégré, application Android (WatchPower) disponible et module de contrôle LCD amovible avec plusieurs communications



Nombre de pièce en stock : 43

Plus de détails

En savoir plus

La solution idéale pour vos projets en autoconsommation ou en site isolé

Le WKS EVO est conçu avec un temps de transfert nul



  • Temps de transfert nul pour protéger les charges critiques telles que les serveurs et les distributeurs automatiques de billets.

  • Module de contrôle LCD amovible avec plusieurs port de communications : dry contact, micro-USB, RS-232

  • Bluetooth intégré pour la surveillance mobile (Android App est disponible)

  • Prend en charge la fonction USB On-the-Go

  • Port de communication réservé pour BMS (RS485, CAN-BUS ou RS232)

  • Temporisateur d'utilisation de sortie AC / PV configurable et priorisation

  • Opération parallèle optionnelle jusqu'à 9 unités : 3 x 3 unités en parallèles pour une installation en triphasé ou jusqu'à 45 kVA en monophasé.

Communication Bluetooth (WatchPower)





Paramétrez votre onduleur et votre installation, vérifiez votre production et enregistrez vos données depuis votre smartphone !

L'application Bluetooth du WKS Evo vous donne facilement accès à toutes les informations de votre installation.

Un exemple des pages disponibles de l'application est donné dans les images du produit.










L'onduleur nouvelle génération



Profitez d'une alimentation continue et fiable que le réseau soit disponible ou non. L'énergie produite par les onduleurs WKS est orientée et utilisée de manière intelligente pour une performance optimale. Toutes les priorités peuvent être définies par l'utilisateur : utilisation des batteries, du solaire ou de la source AC (réseau ou générateur) En autoconsommation, l'énergie produite par vos panneaux est fluctuante et elle ne correspond pas à la consommation. L'onduleur WKS stocke une partie de la production solaire dans les batteries pour une utilisation ultérieure pendant la soirée ou la nuit. En site isolé, l'onduleur WKS peut être branché sur un groupe électrogène pour assurer la charge des batteries si celles-ci sont vides et que la production solaire est insuffisante. Cet onduleur est capable de travailler avec plusieurs sources d'énergies différentes telles que :

  • réseau public
  • panneaux photovoltaïques
  • générateur thermique
  • batteries



La gestion par microprocesseur oriente l'énergie en fonction de la production, des besoins en consommation et de l'état de charge des batteries. Il est possible de réaliser un suivi en temps réel en local ou à distance. L'onduleur WKS ne réinjecte pas de courant sur le réseau électrique.



schema fonctionnement onduleur hybride WKS


3 modes de fonctionnement



  •  Priorité solaire
  •  Secours
  •  Solaire et réseau


 - Réglage du courant de charge des batteries
 - Possibilité de limiter ou interdire la charge via le réseau
 - Tension d'entrée de 110 à 280V (utile pour les réseaux fluctuants)
 - Mode économique (limitation de l'auto consommation)
 - Réglage fin des caractéristiques de charge des batteries
 - Redémarrage automatique en cas de surcharge et de surtempérature
 - Possibilité de limiter la décharge batterie afin de préserver leur durée de vie
 - Tension de retour en mode batterie paramétrable
 - Bypass de surcharge (permets de passer sur le réseau en cas de pic de consommation)
 - Sécurité de batterie faible

Alimentation multi-énergie



Exemple : pour un besoin en consommation de 3kW, vous pouvez avoir une configuration:

  • 1 kW fournis par l'énergie solaire
  • 2 kW fournis par les batteries



Cette technique de multi alimentation permet de fortement diminuer le parc de batterie et de prolonger sa durée de vie.

Cet onduleur accepte jusque 4000 Wc de panneaux photovoltaïques, et peut se connecter au réseau ou à une autre source d'énergie renouvelable si la production solaire est insuffisante.

Applications :

  • Résidentiel, commercial et télécommunications
  • Les zones où l'approvisionnement en électricité est instable
  • Les zones qui ne sont pas raccordées au réseau

Utilisation en mode back-up



Il est possible d'utiliser l'onduleur comme "back-up", sans panneaux photovoltaïques. Dans ce mode, l'onduleur assurera le rôle d'UPS, pour protéger vos appareils des coupures du réseau.

L'onduleur protège ainsi les ordinateurs et l'équipement audio-visuel, ou toute autre charge sensible en fournissant un courant stable. Il garantit une alimentation sans interruption des consommateurs.
L'électricité produite à partir de ces onduleurs pur sinus est stable.

Possibilité de ne protéger qu'une ou plusieurs pièces de votre maison en passant par le coffret de distribution.


Utilisation en mode Off-grid (hors réseau)



Dans cette configuration, l'onduleur utilise les panneaux pour alimenter les consommateurs et pour charger les batteries lorsque le soleil est présent. L'onduleur tire le courant des batteries pour assurer la distribution de l'énergie la nuit .

Il y a possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur pour assurer une alimentation de secours.


Utilisation en mode hybride



L'onduleur prend du courant sur le réseau uniquement si les batteries sont vides et que la production solaire n'était pas suffisante pour couvrir la consommation.

L'onduleur ne réinjecte jamais de courant sur le réseau électrique.

Comme pour le mode "back-up", il est possible de ne connecter qu'une partie de votre installation domestique sur l'onduleur. Les consommateurs connectés à l'onduleur seront toujours alimentés, même en cas de coupure du réseau électrique de distribution. De plus, ces consommateurs seront alimentés gratuitement!






Convertisseur Pure Sinus



Le WKS est un onduleur à tension sinusoïdale pure (pur sinus) qui reproduit un courant de qualité similaire à celui du réseau public. Il peut être utilisé pour alimenter tous les types d'appareil.




Courant de charge maximum de 80A



Le WKS integre un controlleur de charge MPPT développant un courant de charge maximum de 80A




Régulateur MPPT

Le WKS possède également la technologie MPPT  (Maximum Power Point Tracking), c'est-à-dire, qu'il recherche en permanence le point de puissance maximum, ce qui permet de tirer les meilleures performances des panneaux photovoltaïques. En plus de fournir une augmentation d'énergie à une installation, il optimise la charge de la batterie et prolonge leur durée de vie. Il balaye la tension du panneau pour trouver le point de sortie de puissance maximum et est capable d'adapter la tension fournie par le panneau pour s'aligner à la tension que la batterie peut recevoir.







Description de la fonction des icônes





 Indique que l'unité est connectée au secteur









Indique que l'unité est connectée au panneau photovoltaïque









 Indique que la charge est fournie par le secteur









 Indique que le circuit du chargeur secteur fonctionne












Indique que le circuit du chargeur solaire fonctionne











 Indique que le circuit inverseur CC / CA fonctionne











 Indique que l'alarme de l'unité est désactivée











Indique que Bluetooth est connecté













Page d'affichage du temps






Logiciels



WatchPower 1.13


Caractéristiques



  • Onduleur pur sinus
  • Régulateur de charge solaire MPPT 5kW
  • Priorité de la source de charge ajustable (solaire ou réseau)
  • Compatible réseau et générateur
  • Redémarrage automatique
  • Protection contre les surcharges, la température et les court-circuits
  • charge de la batterie intelligente pour une durée de vie accrue de celle-ci.
  • Fonction de démarrage à froid
  • Port USB
  • Affichage déporté intégré
  • Permet jusqu'à 9 onduleurs mis en parallèles



PUISSANCE5000VA / 5000W
ENTREE AC
Tension230 VAC
Gamme de tension110-280 VAC
Fréquence50 Hz/60 Hz (détection automatique)
SORTIE AC
Régulation de la tension AC (Batt. Mode)230VAC ± 5%
Puissance de pointe (5 sec)

10 000VA

Rendement93%
Temps de transfert0 ms
sortiePur Sinus
BATTERIE ET CHARGEUR AC
Tension nominale batterie48 VDC
Types de batteriesAGM, GEL, ouverte  (paramétrable)
Algorithme de charge3 étapes
Tension en floating54 VDC
Protection de surcharge66 VDC
Courant de charge maximum60A  (ajustable)
CHARGEUR SOLAIRE
Puissance max PV4000 W
plage de fonctionnement MPPT60 ~ 115 VDC
Maximum PV tension en circuit ouvert145 VDC
Courant de charge max80 A
Rendement max98%
Consommation en standby2 W
PHYSIQUE
Dimension, D x W x H (mm)140 x 303 x 525
Poids (kgs)13.5
ENVIRONNEMENT
Humidité5% à 95%
Température de fonctionnement0°C - 55°C
Température de stockage-15°C - 60°C





Caractéristiques techniques

Voltage48V
PhaseMonophasé
Puissance onduleur5000VA
