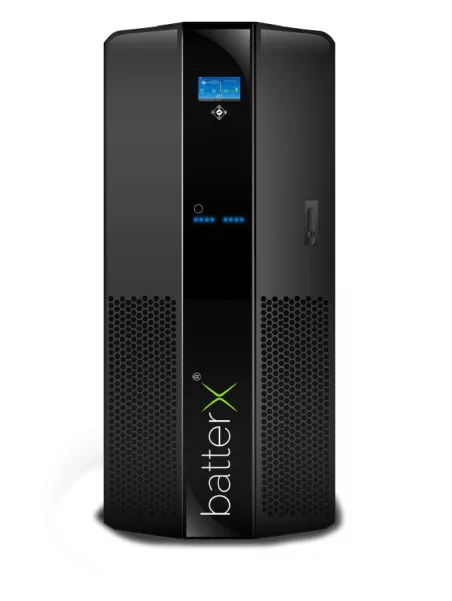

Onduleur Hybride BatterX BAT20X

BatterX

Onduleur hybride BatterX 20kVA

Haut rendement

Réduction des coûts par élimination de la pointe de consommation et la pointe quart horaire, contrôle et gestion intelligents, longue durée de vie ...

Plus de détails

En savoir plus

BatterX

" Onduleur hybride batterX : l'intelligence du solaire "

BatterX

L'alimentation

  • Fonction hybride évolutive avec contrôleur off Grid MPPT
  • ASI, technologie On-line "double conversion" (VFI)
  • Contrôle et gestion du courant d'entrée
  • Facteur de puissance de sortie 0.9
  • Protection anti-retour (Backfeed)
  • Entrée double by-pass réseau
  • Jusqu'à 8 onduleurs en parallèle
  • Haut rendement : >94%

L'intelligence :

  • Stockage de l'énergie avec des batteries fabriquées en Allemagne
  • ASI (Alimentation Sans Interruption) - Tension et fréquence indépendantes
  • Contrôle et gestion des différentes sources d'énergie
  • Choix du fournisseur d'énergie (100% électricité verte)
  • Réduction des coûts par élimination des la pointe de consommation et de la pointe quart horaire
  • Longue durée de vie grâce à la communauté (open source) :
    • Plug-ins
    • Mises à jour
    • Applications
  • Jusqu'à 18 interfaces programmables (IN/OUT)
  • Supervision et diagnostic à distance

Puissance

Sortie élevée : 10kVA à 4MVA

Stockage batterie : 5kWh à > 1MWh

Fonctionnement

Fonctionnement : gestion du prix de l'énergie

Fonctionnement : gestion de la pointe de consommation / quart horaire

Énergie solaire

En combinaison avec une installation photovoltaïque, l'énergie solaire est la source principale pour alimenter la charge avec un courant 100% stable et sans interruption. Elle permet également de recharger les batteries.

Réseau et générateur

Le réseau alimente la charge uniquement lorsque l'énergie solaire et/ou les batteries ne sont pas disponibles. L'alimentation partielle par le réseau peut être contrôlé par le Management du Flux d'Énergie (EFM).

Stockage batterie

Avec sa technologie modulaire, BatterX est capable de fournir des grandes capacités de stockage. En combinaison avec l'énergie solaire, elle peut alimenter et protéger ses consommateurs pendant plusieurs heures/jours.

BatterXBAT
10X
BAT
15X
BAT
20X
BAT
30X
BAT
40X
BAT
60X
BAT
80X
BAT
100X
BAT
120X
BAT
160X
BAT
200X
BAT
250X
BAT
300X
BAT
400/500X
Puissance (kVA)10152030406080100120160200250300400/500
Entrée
Tension380/400/415Vac triphasé +N, +/-20% (415Vac +15% - 25%)
Plage de fréquence50/60Hz programmable, +/- 10Hz
Facteur de puissance0.99
Distorsion harmonique (THDI)<3%
Réseau secondaire bypassOui
Tension bypass380/400/415 Vac triphasé +N, +/-10%
Contrôleur de charge solaireOui - version hybride
Sortie
Facteur de puissance0.9
Puissance (kVA)913.5182736547290108144180225270360/400
Tension et régulation380/400/415 Vac triphasé +N, +/-1% (220/230/240 Vac pour 10-30kVA)
Fréquence50/60Hz sélectionnable
Régulation de fréquenceSynchronisation avec réseau +/- 2% mode batterie +/-0.1% réglable
RendementJusqu'à 94%
Facteur de crête3:1
Protection contre les surcharges100-125% 10 min, 125-150% 60 sec
Autres protectionsCourt-circuit, plage de tension et courant limité
Distorsion harmonique (THD)<3% à 100% de charge linéaire
Batterie
TypeVRLA AGM/GEL ou autre
Tension nominale+/- 360Vdc (2x30-12Vdc)
Tension DC floating ou fin de décharge+/- 405Vdc, +/- 300Vdc
BatterieInterneExterne
ProtectionSurcharge, fusibles batterie, compensation de la température
Test automatiqueJournalier, hebdomadaire (réglable)
Contrôleur Off Grid hybride
Puissance10 et 40kW (jusqu'à 8 onduleurs en parallèle)
Entrée MPPT260-640Vdc (40kW TBA)
Entrée min/max Voc200Vdc / 800Vdc (40kW TBA)
Rendement≥97%
CommunicationRS232, 4 contacts secs, EPO, écran LCD multi-langues
Dimensions h x P x L / poids10kW : 3Ux500x440mm / 17kg (40kW TBA)
Général
Normes & certificatsEMC/LVD/EMI - EN62040-1/2, EN60950, CE
Interface UPSÉcran LCD multi-langues
Ports de communication - UPS2 ports RS232, 4 contacts secs (8 en option)
Ports de communication - Raspberry PI4 USB, HDMI, Ethernet, Carte Micro SD
Ports de communication - Carte contrôleur18 interfaces programmables IN/OUT, RS232, RS485
EntréeGroupe électrogène et arrêt d'urgence à distance
Kit groupe électrogèneEn standard (programmable)
LogicielLogiciel de supervision
Alarme200 événements (date et heure) / 500 événements en option
ProtectionSur-température, courant trop élevé, alarme sur-température
Température de fonctionnement0°C - 40°C
Degré de protectionIP20 (IP54 en option)
Humidité/ altitude90% max sans condensation / < 1000m
Niveau sonore à 1m≤ 56dB≤ 61dB≤ 64dB≤ 67dB≤ 72dB
Poids (kg)86869298175182196218218259480560650770
Dimensions (mm) H x P x L1037 x 398 x 8121437 x 513 x 8521797 x 882 x 7631797 x 1246 x 763
