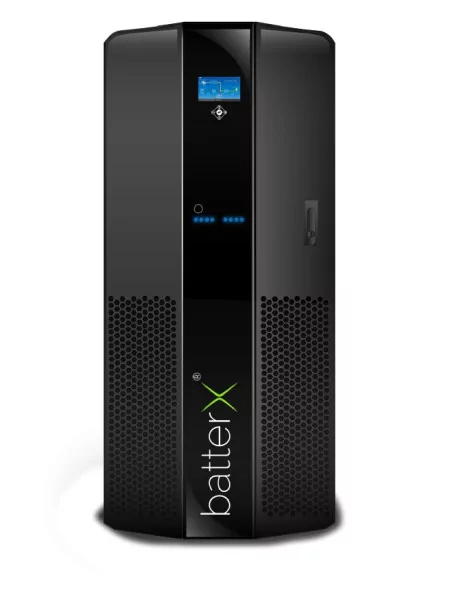

Onduleur Hybride BatterX BAT15X
BatterX
En savoir plus
" Onduleur hybride batterX : l'intelligence du solaire "
L'alimentation
- Fonction hybride évolutive avec contrôleur off Grid MPPT
- ASI, technologie On-line "double conversion" (VFI)
- Contrôle et gestion du courant d'entrée
- Facteur de puissance de sortie 0.9
- Protection anti-retour (Backfeed)
- Entrée double by-pass réseau
- Jusqu'à 8 onduleurs en parallèle
- Haut rendement : >94%
L'intelligence :
- Stockage de l'énergie avec des batteries fabriquées en Allemagne
- ASI (Alimentation Sans Interruption) - Tension et fréquence indépendantes
- Contrôle et gestion des différentes sources d'énergie
- Choix du fournisseur d'énergie (100% électricité verte)
- Réduction des coûts par élimination des la pointe de consommation et de la pointe quart horaire
- Longue durée de vie grâce à la communauté (open source) :
- Plug-ins
- Mises à jour
- Applications
- Jusqu'à 18 interfaces programmables (IN/OUT)
- Supervision et diagnostic à distance
Puissance
Sortie élevée : 10kVA à 4MVA
Stockage batterie : 5kWh à > 1MWh
Fonctionnement
Énergie solaire
En combinaison avec une installation photovoltaïque, l'énergie solaire est la source principale pour alimenter la charge avec un courant 100% stable et sans interruption. Elle permet également de recharger les batteries.
Réseau et générateur
Le réseau alimente la charge uniquement lorsque l'énergie solaire et/ou les batteries ne sont pas disponibles. L'alimentation partielle par le réseau peut être contrôlé par le Management du Flux d'Énergie (EFM).
Stockage batterie
Avec sa technologie modulaire, BatterX est capable de fournir des grandes capacités de stockage. En combinaison avec l'énergie solaire, elle peut alimenter et protéger ses consommateurs pendant plusieurs heures/jours.
| BatterX | BAT 10X | BAT 15X | BAT 20X | BAT 30X | BAT 40X | BAT 60X | BAT 80X | BAT 100X | BAT 120X | BAT 160X | BAT 200X | BAT 250X | BAT 300X | BAT 400/500X |
| Puissance (kVA) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400/500 |
| Entrée | ||||||||||||||
| Tension | 380/400/415Vac triphasé +N, +/-20% (415Vac +15% - 25%) | |||||||||||||
| Plage de fréquence | 50/60Hz programmable, +/- 10Hz | |||||||||||||
| Facteur de puissance | 0.99 | |||||||||||||
| Distorsion harmonique (THDI) | <3% | |||||||||||||
| Réseau secondaire bypass | Oui | |||||||||||||
| Tension bypass | 380/400/415 Vac triphasé +N, +/-10% | |||||||||||||
| Contrôleur de charge solaire | Oui - version hybride | |||||||||||||
| Sortie | ||||||||||||||
| Facteur de puissance | 0.9 | |||||||||||||
| Puissance (kVA) | 9 | 13.5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | 225 | 270 | 360/400 |
| Tension et régulation | 380/400/415 Vac triphasé +N, +/-1% (220/230/240 Vac pour 10-30kVA) | |||||||||||||
| Fréquence | 50/60Hz sélectionnable | |||||||||||||
| Régulation de fréquence | Synchronisation avec réseau +/- 2% mode batterie +/-0.1% réglable | |||||||||||||
| Rendement | Jusqu'à 94% | |||||||||||||
| Facteur de crête | 3:1 | |||||||||||||
| Protection contre les surcharges | 100-125% 10 min, 125-150% 60 sec | |||||||||||||
| Autres protections | Court-circuit, plage de tension et courant limité | |||||||||||||
| Distorsion harmonique (THD) | <3% à 100% de charge linéaire | |||||||||||||
| Batterie | ||||||||||||||
| Type | VRLA AGM/GEL ou autre | |||||||||||||
| Tension nominale | +/- 360Vdc (2x30-12Vdc) | |||||||||||||
| Tension DC floating ou fin de décharge | +/- 405Vdc, +/- 300Vdc | |||||||||||||
| Batterie | Interne | Externe | ||||||||||||
| Protection | Surcharge, fusibles batterie, compensation de la température | |||||||||||||
| Test automatique | Journalier, hebdomadaire (réglable) | |||||||||||||
| Contrôleur Off Grid hybride | ||||||||||||||
| Puissance | 10 et 40kW (jusqu'à 8 onduleurs en parallèle) | |||||||||||||
| Entrée MPPT | 260-640Vdc (40kW TBA) | |||||||||||||
| Entrée min/max Voc | 200Vdc / 800Vdc (40kW TBA) | |||||||||||||
| Rendement | ≥97% | |||||||||||||
| Communication | RS232, 4 contacts secs, EPO, écran LCD multi-langues | |||||||||||||
| Dimensions h x P x L / poids | 10kW : 3Ux500x440mm / 17kg (40kW TBA) | |||||||||||||
| Général | ||||||||||||||
| Normes & certificats | EMC/LVD/EMI - EN62040-1/2, EN60950, CE | |||||||||||||
| Interface UPS | Écran LCD multi-langues | |||||||||||||
| Ports de communication - UPS | 2 ports RS232, 4 contacts secs (8 en option) | |||||||||||||
| Ports de communication - Raspberry PI | 4 USB, HDMI, Ethernet, Carte Micro SD | |||||||||||||
| Ports de communication - Carte contrôleur | 18 interfaces programmables IN/OUT, RS232, RS485 | |||||||||||||
| Entrée | Groupe électrogène et arrêt d'urgence à distance | |||||||||||||
| Kit groupe électrogène | En standard (programmable) | |||||||||||||
| Logiciel | Logiciel de supervision | |||||||||||||
| Alarme | 200 événements (date et heure) / 500 événements en option | |||||||||||||
| Protection | Sur-température, courant trop élevé, alarme sur-température | |||||||||||||
| Température de fonctionnement | 0°C - 40°C | |||||||||||||
| Degré de protection | IP20 (IP54 en option) | |||||||||||||
| Humidité/ altitude | 90% max sans condensation / < 1000m | |||||||||||||
| Niveau sonore à 1m | ≤ 56dB | ≤ 61dB | ≤ 64dB | ≤ 67dB | ≤ 72dB | |||||||||
| Poids (kg) | 86 | 86 | 92 | 98 | 175 | 182 | 196 | 218 | 218 | 259 | 480 | 560 | 650 | 770 |
| Dimensions (mm) H x P x L | 1037 x 398 x 812 | 1437 x 513 x 852 | 1797 x 882 x 763 | 1797 x 1246 x 763 | ||||||||||
