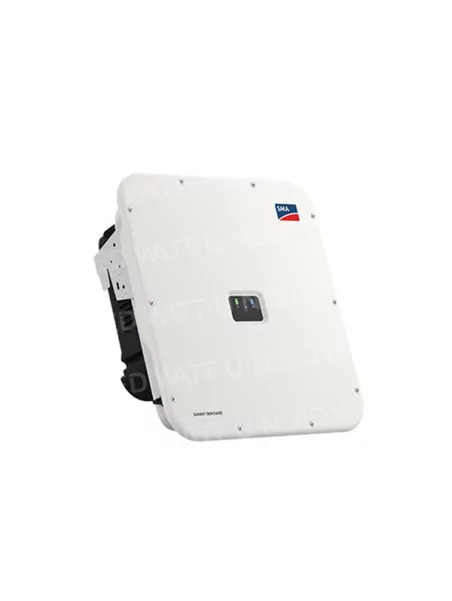

Onduleur triphasé SMA Sunny Tripower X 15 / 20 / 25

SMA

3 876,00 € TTC

Options

• System Manager intégré
• Sécurité garantie
• Production maximum
• Davantage de flexibilité



Suite à la crise mondiale de composant, les délais de réapprovisionnement de la gamme SMA sont de 12 mois approximativement. Pour connaître les délais de livraison plus précis, vous pouvez prendre contact avec nous par chat, ou par mail.



Plus de détails

En savoir plus

Sunny Tripower X



Intelligence intégrée pour un système paré pour l’avenir



Le nouveau Sunny Tripower X est une solution innovante destinée aux installations photovoltaïques commerciales, industrielles et tertiaires. La fonction System Manager intégrée avec accès direct au Sunny Portal powered by ennexOS surveille jusqu’à cinq onduleurs SMA et un compteur d’énergie. Il assure la régulation dynamique de la puissance active et réactive via SMA Dynamic Power Control. Grâce à une large plage de tension d’entrée et à une grande capacité de courant d’entrée, il est compatible avec les panneaux photovoltaïques à hautes performances de nouvelle génération. Le nouveau design assure un refroidissement efficace des composants électroniques et maximise ainsi la durée de vie du Sunny Tripower X.
La mise en service est rapide, simple et centralisée pour tous les appareils du système. Au quotidien, les utilisateurs bénéficient de solutions logicielles intégrées : SMA ShadeFix optimise la production d’électricité même en cas d’ombres portées, SMA ArcFix détecte efficacement les arcs électriques et permet ainsi d’éviter les incendies.


System Manager intégré


• Surveillance et contrôle jusqu’à 5 onduleurs (max. 135 kVA) inclus
• Accès direct au Sunny Portal powered by ennexOS
• SMA Dynamic Power Control


Sécurité garantie


• Protection contre les arcs électriques SMA ArcFix
• Protection contre les surtensions DC
• Protection simplifiée du réseau et des installations


Production maximum


• Rendement optimisé grâce au système SMA ShadeFix intégré
• Diagnostic de courbe I-V
• SMA Smart Connected


Davantage de flexibilité


• 3 MPP trackers
• Courant d’entrée élevé pour des panneaux photovoltaïques à hautes performances
• Modularité pour l’ajout ultérieur de fonctions de gestion de l’énergie




Caractéristique



Dispositifs de protectionSunny Tripower X 15Sunny Tripower X 20
Sunny Tripower X 25
Entrée (DC)
Puissance max. du générateur photovoltaïque22500 Wc STC30000 Wc STC37500 Wc STC
Tension d’entrée max.1000 V
Plage de tension MPP257 V à 800 V340 V à 800 V430 V à 800 V
Tension d’entrée assignée570 V
Tension d’entrée min. / tension d’entrée de démarrage150 V / 188 V
Courant d’entrée max. par MPP tracker24 A
Courant de court-circuit max. par MPP tracker35 A
Nombre de MPP trackers indépendants / strings par MPP tracker3 / 2
Sortie (AC)
Puissance assignée (pour 230 V, 50 Hz)15000 W20000 W25000 W
Puissance apparente nominale / Puissance apparente max15000 VA/15000 VA20000 VA/20000 VA
25000 VA/25000 VA
Tension nominale AC220 V / 380 V ; 230 V / 400 V ; 240 V / 415 V
Plage de tension176 V à 275 V / 304 V à 477 V
Fréquence du réseau AC / plage50 Hz / 44 Hz à 56 Hz
60 Hz / 54 Hz à 66 Hz
Fréquence de réseau assignée / Tension de réseau assignée50 Hz / 230 V
Courant de sortie assigné / Courant de sortie max.21,7 A / 36,6 A29 A / 36,6 A36,2 A / 36,6 A
Phases d’injection / borne AC3 / 3-(N)-PE
Facteur de puissance à la puissance assignée / facteur de déphasage réglable1 / 0 inductif à 0 capacitif
Taux de distorsion harmonique (THD)< 3 %
Rendement
Rendement max./rendement europ.*98,2 % / 97,7 %* 998,2 % / 97,9 %*
98,2 % / 98,0 %*
Dispositifs de protection
Dispositif de déconnexion côté entrée
Surveillance du défaut à la terre / Surveillance du réseau● / ●
Protection inversion de polarité DC / Résistance aux courts-circuits AC● / ●
Dispositif de surveillance des courants différentiels et de défaut
Classe de protection (selon CEI 62109-1) / Catégorie de surtension (selon CEI 62109-1)I / AC : III ; DC : II
Protection contre les arcs électriques (AFCI) / Diagnostic de courbe I-V● / ●**
Parafoudre DC (type 2, type 1/2)
Caractéristiques générales
Dimensions (L/H/P)728 mm / 762 mm / 266 mm (28,7 in / 30,0 in / 10,5 in)
Poids35 kg (77 lb)
Plage de température de fonctionnement−25 °C à +60 °C (−13 °F à +140 °F)
Émissions sonores, maximale (1 m)<65 dB(A)
Autoconsommation (nuit)< 5 W
Topologie / système de refroidissementPas de séparation galvanique / OptiCool
Indice de protection (selon CEI 60529)IP65
Classe climatique (selon CEI 60721-3-4)4K26
Valeur maximale admise pour l’humidité relative de l’air (sans condensation100 %
Équipement / Fonction / Accessoires
Raccordement DC / Raccordement ACSUNCLIX / Borne à ressort
Affichage DEL (état/erreur/communication)
Interface : Ethernet/WLAN/RS485● (2 ports) / ● / ○**
Protocoles de données : SMA Modbus / SunSpec Modbus / Speedwire● / ● / ●
Relais multifonction / Emplacement pour module supplémentaire● / ● (1 port)
Nombre d’entrées numériques6
Type de montageMontage mural
SMA ShadeFix / Integrated Plant Control / Q on Demand 24/7● / ● / ●
Compatible off-grid / Compatible SMA Hybrid Controller● / ●
Garantie : 5 / 10 / 15 / 20 ans● / ○ / ○ / ○
Certifications et homologations (autres sur demande)VDE AR-N 4105/4110:2018, EN 50549-1/-2:2018, CE, UKCA
Fonction System Manager
Nombre total d’appareils pris en charge, dont :6
Nombre max. d’onduleurs photovoltaïques pris en charge5
Nombre max. de compteurs d’énergie pris en charge1
Puissance nominale maximale de l’installation fournie par les onduleurs photovoltaïques (puissance nominale AC)135 kVA
Mise en service centralisée de tous les appareils du système
Paramétrage à distance des appareils SMA avec le Sunny Portal powered by ennexOS
Commercialisation directe via SMA SPOT (Allemagne)
SMA Dynamic Power Control (p. ex. Zero Feed in / Q(U))
Désignation du typeSTP 15-50STP 20-50STP 25-50



Fiches techniques & documents

Caractéristiques techniques

Tension d'entrée solaire max.1000 V
Puissance25550 VA
Puissance25550 VA
PhaseTriphasé
Nombre de MPPT1 MPPT
Puissance onduleur25000VA
