Onduleur hybride WKS Evo MAX II 8kVA 48V Agrandir

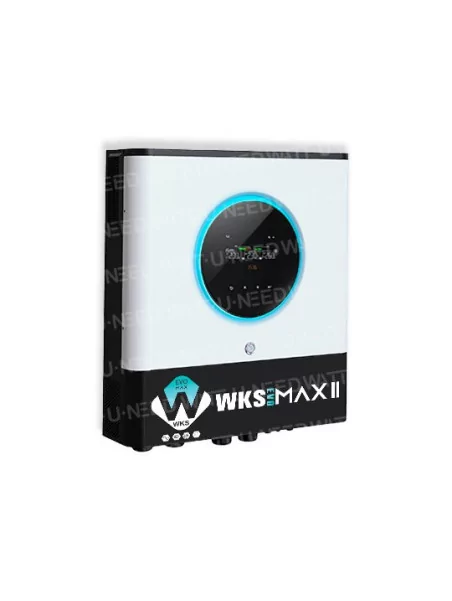

Onduleur hybride WKS Evo MAX II 8kVA 48V

WKS

2 133,39 € TTC

Les onduleurs hybrides WKS sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé

Cet onduleur permet d'alimenter les consommateurs jusqu'à 8000W
2 MPPT 150A intégrés permettent de mettre jusqu'à 8000Wc de panneaux (4000Wc x2)

Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries

Totalement paramétrable via l'écran LCD de l'onduleur
SAV assuré en interne, pièces détachées disponibles.

Wifi intégré, application Android et iOS (WatchPower) disponible et module de contrôle LCD amovible avec plusieurs communications



Nombre de pièce en stock : 1

Plus de détails

En savoir plus

WKS EVO MAX II 8kVA 48V



  • Barre d'état LED personnalisable avec lumières RVB
  • Touches tactile avec grand écran LCD coloré de 5 pouces
  • Wi-Fi intégré pour une surveillance mobile (application Android/IOS est disponible)
  • Prise en charge la fonction USB On-the-Go
  • Enregistrement des événements dans le journal de données de l'onduleur
  • Port de communication réservé pour le BMS (RS485, CAN-BUS ou RS232)
  • Ventilateur remplaçable pour faciliter l'entretien
  • Conception indépendante de la batterie
  • Minuterie et priorité d'utilisation des sorties AC/PV configurables
  • Courant de charge haute puissance sélectionnable
  • Compatible avec le réseau électrique ou l'entrée du générateur
  • Kit anti-poussière intégré
  • Sortie DC intégrée pour ventilateur DC, ampoule LED, routeur, etc.
  • Fonctionnement en parallèle jusqu'a 6 unités

Le puissant WKS Evo MAX II est équipé d'un chargeur solaire MPPT de 150 A, d'un écran LCD couleur de 5 pouces nouvellement mis à niveau et d'un bouton tactile. Il peut également accéder aux données et les enregistrer dans l'onduleur pour faciliter le suivi de l'état de fonctionnement des onduleurs.


Trois effets de lumière RVB



Icone Défilement circulaireDéfilement circulaire: Défilement rapide de la couleur de votre choix dans un mouvement circulaire continu.



Icone Roue• Roue: S'illumine de lumières scintillantes dans la couleur de votre choix.



Icone: Chasing• Chasing: Faites illuminer la couleur de votre choix de haut en bas dans le cercle.




Communication Wifi (WatchPower)Communication Wifi (WatchPower)


Paramétrez votre onduleur et votre installation, vérifiez votre production et enregistrez vos données depuis votre smartphone !
L'application Wifi du WKS Evo vous donne facilement accès à toutes les informations de votre installation.
Un exemple des pages disponibles de l'application est donné dans les images du produit.


L'onduleur nouvelle génération



Profitez d'une alimentation continue et fiable que le réseau soit disponible ou non. L'énergie produite par les onduleurs WKS est orientée et utilisée de manière intelligente pour une performance optimale. Toutes les priorités peuvent être définies par l'utilisateur : utilisation des batteries, du solaire ou de la source AC (réseau ou générateur) En autoconsommation, l'énergie produite par vos panneaux est fluctuante et elle ne correspond pas à la consommation. L'onduleur WKS stocke une partie de la production solaire dans les batteries pour une utilisation ultérieure pendant la soirée ou la nuit. En site isolé, l'onduleur WKS peut être branché sur un groupe électrogène pour assurer la charge des batteries si celles-ci sont vides et que la production solaire est insuffisante. Cet onduleur est capable de travailler avec plusieurs sources d'énergies différentes telles que :

  • réseau public
  • panneaux photovoltaïques
  • générateur thermique
  • batteries



La gestion par microprocesseur oriente l'énergie en fonction de la production, des besoins en consommation et de l'état de charge des batteries. Il est possible de réaliser un suivi en temps réel en local ou à distance. L'onduleur WKS ne réinjecte pas de courant sur le réseau électrique.


3 modes de fonctionnement



 1) Priorité solaire

 2) Secours

 3) Solaire et réseau


  • Réglage du courant de charge des batteries
  • Possibilité de limiter ou interdire la charge via le réseau
  • Tension d'entrée de 90-450V (utile pour les réseaux fluctuants)
  • Mode économique (limitation de l'auto consommation)
  • Réglage fin des caractéristiques de charge des batteries
  • Redémarrage automatique en cas de surcharge et de surtempérature
  • Possibilité de limiter la décharge batterie afin de préserver leur durée de vie
  • Tension de retour en mode batterie paramétrable
  • Bypass de surcharge (permets de passer sur le réseau en cas de pic de consommation)
  • Sécurité de batterie faible

Alimentation multi-énergie



Exemple : pour un besoin en consommation de 3kW, vous pouvez avoir une configuration:

  • 1 kW fournis par l'énergie solaire
  • 2 kW fournis par les batteries



Cette technique de multi alimentation permet de fortement diminuer le parc de batterie et de prolonger sa durée de vie.

Cet onduleur accepte jusque 8000 Wc de panneaux photovoltaïques, et peut se connecter au réseau ou à une autre source d'énergie renouvelable si la production solaire est insuffisante.

Applications :

  • Résidentiel, commercial et télécommunications
  • Les zones où l'approvisionnement en électricité est instable
  • Les zones qui ne sont pas raccordées au réseau

Utilisation en mode back-up



Utilisation en mode back-up

Il est possible d'utiliser l'onduleur comme "back-up", sans panneaux photovoltaïques. Dans ce mode, l'onduleur assurera le rôle d'UPS, pour protéger vos appareils des coupures du réseau.

L'onduleur protège ainsi les ordinateurs et l'équipement audio-visuel, ou toute autre charge sensible en fournissant un courant stable. Il garantit une alimentation sans interruption des consommateurs.
L'électricité produite à partir de ces onduleurs pur sinus est stable.

Possibilité de ne protéger qu'une ou plusieurs pièces de votre maison en passant par le coffret de distribution.


Utilisation en mode Off-grid (hors réseau)

Utilisation en mode Off-grid (hors réseau)



Dans cette configuration, l'onduleur utilise les panneaux pour alimenter les consommateurs et pour charger les batteries lorsque le soleil est présent. L'onduleur tire le courant des batteries pour assurer la distribution de l'énergie la nuit .
Il y a possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur pour assurer une alimentation de secours.


Utilisation en mode hybride



Utilisation en mode hybride

L'onduleur prend du courant sur le réseau uniquement si les batteries sont vides et que la production solaire n'était pas suffisante pour couvrir la consommation.

L'onduleur ne réinjecte jamais de courant sur le réseau électrique.

Comme pour le mode "back-up", il est possible de ne connecter qu'une partie de votre installation domestique sur l'onduleur. Les consommateurs connectés à l'onduleur seront toujours alimentés, même en cas de coupure du réseau électrique de distribution. De plus, ces consommateurs seront alimentés gratuitement!


Convertisseur Pure Sinus

Convertisseur Pure Sinus



Le WKS Evo MAX II est un onduleur à tension sinusoïdale pure (pur sinus) qui reproduit un courant de qualité similaire à celui du réseau public. Il peut être utilisé pour alimenter tous les types d'appareil.


Courant de charge maximum de 150A



Le WKS Evo MAX II intègre deux contrôleurs de charge MPPT développants chacun un courant de charge maximum de 150A.


Régulateur MPPT

Régulateur MPPT

Le WKS Evo MAX II possède également la technologie MPPT  (Maximum Power Point Tracking), c'est-à-dire, qu'il recherche en permanence le point de puissance maximum, ce qui permet de tirer les meilleures performances des panneaux photovoltaïques. En plus de fournir une augmentation d'énergie à une installation, il optimise la charge de la batterie et prolonge leur durée de vie. Il balaye la tension du panneau pour trouver le point de sortie de puissance maximum et est capable d'adapter la tension fournie par le panneau pour s'aligner à la tension que la batterie peut recevoir.


Description de la fonction des icônes



Icone: Indique que l'unité est connectée au secteurIndique que l'unité est connectée au secteur





Icone: Indique que l'unité est connectée au panneau photovoltaïqueIndique que l'unité est connectée au panneau photovoltaïque





 Icone: Indique que la charge est fournie par le secteurIndique que la charge est fournie par le secteur



Icone: Indique que le circuit du chargeur secteur fonctionneIndique que le circuit du chargeur secteur fonctionne





Icone: Indique que le circuit du chargeur solaire fonctionne Indique que le circuit du chargeur solaire fonctionne





Icone: Indique que le circuit inverseur CC / CA fonctionneIndique que le circuit inverseur CC / CA fonctionne





 Icone: Indique que l'alarme de l'unité est désactivéeIndique que l'alarme de l'unité est désactivée





Icone: Page d'affichage du tempsPage d'affichage du temps




Logiciels

WatchPower 1.14




Caractéristiques



Puissance nominale8000VA / 8000W
Capacité de mise parallèleOui, jusqu’à 6 unités
Entrée
Tension d'entrée230 VAC
Plage de tension sélectionnable170-280 VAC (pour les ordinateurs personnels) ;
90-280 VAC (pour les appareils ménagers)
Gamme de fréquences50Hz/60Hz (détection automatique)
Sortie
Régulation de la tension AC (Mode Batt.)230 VAC +- 5%
Puissance de surtension16000VA
Rendement (crête)93%
Temps de transfert15ms (pour les ordinateurs personnels)
20ms (pour les appareils ménagers)
Forme d'ondeOnde sinusoïdale pure
Consommation d'énergie à vide< 70W
Voltage DC12 VDC +-5%, 100W
Batterie
Tension de la batterie48VDC
Tension de charge flottante54VDC
Protection contre la surcharge66VDC
Chargeur solaire et chargeur AC
Type de chargeur solaireMPPT
Puissance maximale du générateur PV8000W (4000W x 2)
Plage MPPT à la tension de fonctionnement90 – 450VDC
Tension de circuit ouvert maximale du PV500VDC
Courant de charge solaire maximum150A
Courant de charge AC maximum120A
Courant de charge maximum150A
Physique
Dimension, L x l x h (mm)158,4 x 502,5 x 530,8
Poids net (kg)20
Interface de communicationUSB / RS232 / RS485 / Wi-Fi/ contact sec
Environnement de fonctionnement
Humidité5% a 95% humidité relative (sans condensation)
Température de fonctionnement-10°C à 50°C
Température de stockage-15°C à 60°C
Standard
Conformité SécuritéCE

Caractéristiques techniques

Puissance de charge150A
Voltage48V
PhaseMonophasé
Puissance onduleur8000VA
