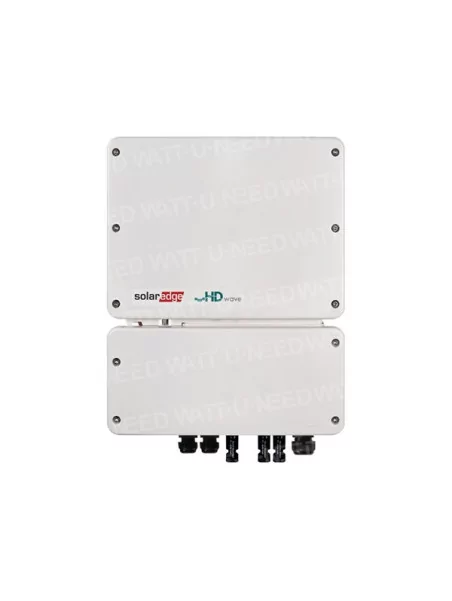

Onduleur monophasé StorEdge HD-Wave RWS SE2200 à SE6000H SETAPP
En savoir plus
Onduleur monophasé StorEdge équipé de la technologie HD-Wave
Une seule unité d’onduleur directement raccordée aux batteries LG CHEM RESU à haute tension. Équipé de seulement quelques composants pour simplifier les installations, l’onduleur alimenté par la technologie HD-Wave gère la production et la consommation d’énergie solaire, la puissance de la batterie, ainsi que les applications de gestion intelligente de l’énergie. Le système atteint une efficacité pondérée de 99 % et inclut une garantie standard de 12 ans que vous pouvez prolonger jusqu’à 25 ans.
Convenant à des installations en intérieur ou en extérieur, les onduleurs sont disponibles dans des modèles de 2,2 kW à 6 kW.
La topologie innovante des onduleurs SolarEdge
Parce que le MPPT et la gestion de la tension sont gérés séparément pour chaque module, l'onduleur ne gère que la conversion DC/AC. Il s'agit donc d'un onduleur solaire plus simple, plus économique et plus fiable. La tension de chaîne fixe assure son fonctionnement optimum à tout moment, indépendamment de la longueur et de la température de la chaîne.
En plus de sa fonctionnalité d'onduleur optimisé DC, l'onduleur monophasé gère également l'énergie de la batterie et du système dans le cadre de la solution StorEdge de SolarEdge.
La technologie HD-Wave : Une nouvelle ère pour les onduleurs PV
La dernière génération d'onduleurs monophasés de SolarEdge est conçue pour utiliser une nouvelle technologie de conversion de puissance basée sur une commutation répartie et un puissant traitement DSP. L’onduleur monophasé est capable de synthétiser une onde sinusoïdale propre qui conduit à une réduction spectaculaire des composants magnétiques et des éléments de refroidissement lourds. Par conséquent, une seule personne suffit à installer cet onduleur compact et léger qui permet également un transport et un stockage simplifiés. Le rendement record de 99 % de production d'énergie permet un meilleur retour sur investissement.
Mise en service facile avec SetApp
Les onduleurs monophasés SolarEdge disposent désormais d'une nouvelle méthode de mise en service intelligente. La mise en service de l'onduleur s'effectue directement via un smartphone à l'aide de l'application mobile intuitive SetApp. Passez au nouveau standard pour la mise en service de vos onduleurs.
Caractéristiques de l’onduleur
• Onduleurs solaires spécialement conçus pour fonctionner avec les optimiseurs de puissance SolarEdge
• Gamme d’onduleurs de 2,2 kW à 6 kW
• 99 % d'efficacité pondérée (33 % - 50 % de pertes en moins que la norme du marché)
• Petit, léger et facile à installer
• Jusqu'à 155 % de surdimensionnement autorisé
• Fonctionnalités de sécurité avancées incluant la protection contre les défauts d’arc
• Garantie standard de 12 ans (extensible à 20 ou 25 ans)
• Récepteur de supervision intégré au niveau des modules
• Communication Internet via une connexion Ethernet ou sans fil (en utilisant des plug-ins Wi-Fi, ZigBee® ou cellulaire en option)
• Gère la production PV, le stockage de la batterie et les produits énergétiques intelligents
• IP65 - Installation à l'extérieur et à l'intérieur
Caractéristiques
| Modèle | SE2200H | SE3000H | SE3500H | SE3680H | SE4000H | SE5000H | SE6000H | Valeur |
| SORTIE | ||||||||
| Puissance nominale de sortie AC | 2200 | 3000 | 3500 | 3680 | 4000 | 5000 | 6000 | VA |
| Puissance maximale de sortie AC | 2200 | 3000 | 3500 | 3680 | 4000 | 5000 | 6000 | VA |
| Tension de sortie AC (nominale) | 220/230 | V CA | ||||||
| Plage de tension de sortie AC | 184 à 264,5 | V CA | ||||||
| Fréquence AC (nominale) | 50/60 +- 5 | HZ | ||||||
| Intensité de sortie continue maximale | 10 | 14 | 16 | 16 | 18,5 | 23 | 27,5 | A |
| Taux de distorsion harmonique (THD) | <3 | % | ||||||
| Facteur de puissance | 1, adaptable de -0.9 à 0.9 | |||||||
| Supervision du site, protection contre l’îlotage, facteur de puissance configurable, seuils configurables en fonction du pays | Oui | |||||||
| Recharge de la batterie à partir d’AC | Oui | |||||||
| ENTRÉE | ||||||||
| Puissance DC maximale | 4400 | 6000 | 7000 | 7360 | 8000 | 10000 | 12000 | W |
| Sans transformateur, sans mise à la terre | Oui | |||||||
| Tension d'entrée maximale | 480 | V CC | ||||||
| Tension d'entrée DC nominale | 380 | V CC | ||||||
| Courant d'entrée max. | 6,5 | 9 | 10 | 10,5 | 11,5 | 13,5 | 16,5 | A CC |
| Protection contre la polarité inversée | Oui | |||||||
| Détection de l'isolation du défaut à la terre | Sensibilité de 600 kΩ | |||||||
| Rendement max. De l'onduleur | 99,2 | % | ||||||
| Rendement européen pondéré | 98,3 | 98,8 | 99 | % | ||||
| Consommation électrique nocturne | <2,5 | W | ||||||
| Fonctions supplémentaires | ||||||||
| Interfaces de communication prises en charge | RS485, Ethernet, Wi-Fi (en option), cellulaire (en option), Zigbee (en option) | |||||||
| Gestion intelligente de l'énergie | Limitation de l'export, gestion intelligente de l'énergie | |||||||
| Mise en service de l'onduleur | Avec l’application mobile SetApp et un point d’accès Wi-Fi intégré pour la connexion locale | |||||||
| Détection d'arx électrique | Intégrée, configurable par l'utilisateur (selon UL1699B) | |||||||
| Conformité aux normes | ||||||||
| Sécurité | IEC-62109-1/2, AS-3100 | |||||||
| Normes de connexion au réseau | IEC61727, IEC62116, EN 50438, VDE-AR-N-4105, VDE 0126-1-1, UTE_C_15-712, G83/2, G59/3, CEI-021, ÖNORM, TF3.2.1, C10-11, NRS 097-2-1 | |||||||
| Emissions | CEI61000-6-2, CEI61000-6-3, CEI61000-3-11, CEI61000-3-12, FCC Part 15 Classe B | |||||||
| Spécification relatives à l'installation | ||||||||
| Sortie AC – Diamètre de câble pris en charge | 9 – 16 | mm | ||||||
| AC – Section de câble prise en charge | 1 – 13 | mm² | ||||||
| Entrée DC | 1 x MC4 | 2 x MC4 paire | ||||||
| Entrée de la batterie | 1 x MC4 | |||||||
| Dimensions (HxLxP) | 450 x 370 x 174 | mm | ||||||
| Poids | 10 | 11,4 | 11,9 | kg | ||||
| Bruit | < 25 | dBA | ||||||
| Refroidissement | Convection naturelle | |||||||
| Plage de température de fonctionnement | -40 à + 60 | °C | ||||||
| Indice de protection | IP65 – En intérieur et en extérieur | |||||||
Fiches techniques & documents
Caractéristiques techniques
| 11,9 kg | |
| Monophasé | |
| 450 mm | |
| 450 mm | |
| 370 mm | |
| 370 mm | |
| 174 mm |
