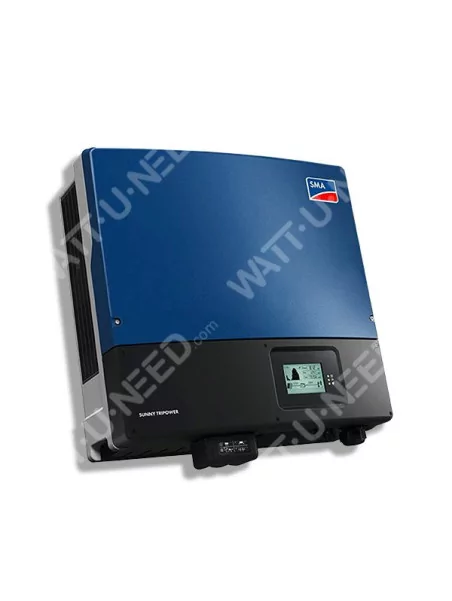

Onduleur triphasé SMA Sunny Tripower STP 15000TL avec écran
SMA
En savoir plus
SMA Sunny Tripower STP 15000TL
Économique
- Rendement maximum de 98,2 %
- Recherche du point de puissance maximale optimisée grâce à la régulation MPP OptiTrac Global Peak de SMA
- Communication Bluetooth®
Fiable
- Triple protection grâce à l’Optiprotect : Fusible string électronique, Détection du dysfonctionnement des strings à auto-apprentissage, Parafoudre DC intégrable (type II)
Flexible
- Tension d’entrée DC jusqu’à 1 000 V
- Gestion de réseau intégrée
- Dimensionnement souple de l’installation grâce à l’Optiflex
Simple
- Injection triphasée
- Raccordement des câbles sans outil
- Système de connexion DC SUNCLIX
- Zone de raccordement facile d’accès
Technologie Optitrac
OptiTrac Global Peak est une fonction supplémentaire du MPP tracker éprouvé « OptiTrac » et est activée sur cet onduleur
C'est utilisé dans le cas d’installations photovoltaïques partiellement ombrées. Même dans cette configuration, ce mode d'exploitation spécial garantit le fonctionnement continu des panneaux au point de puissance maximale, sans influence notable sur le rendement (pertes < 0,2 %). Aurement dit : même en cas d’ombrage les panneaux fonctionnent correctement.
Caractéristiques
| Sunny Tripower | 15000TL |
| ENTREE (DC) | |
| Puissance DC max. (pour cos ?=1) | 15340 W |
| Tension d’entrée max. | 1000 V |
| Plage de tension MPP / tension d’entrée assignée | 360 V – 800 V / 600 V |
| Tension d’entrée min. / de démarrage | 150 V / 188 V |
| Courant d’entrée max. entrée A / entrée B | 33 A / 11 A |
| Courant d’entrée max. par string entrée A / entrée B | 40 A / 12,5 A |
| Nombre d’entrées MPP indépendantes / strings par entrée MPP | 2 / A : 5 ; B : 1 |
| SORTIE (AC) | |
| Puissance assignée (à 230 V, 50 Hz) | 15000W |
| Puissance apparente AC max. | 15000 VA |
| Tension nominale AC | 3 / N / PE ; 220 / 380 V 3 / N / PE ; 230 / 400 V 3 / N / PE ; 240 / 415 V |
| Plage de tension nominale AC | 160 V à 280 V |
| Fréquence du réseau AC / plage | 50 Hz, 60 Hz / -6 Hz ... +5 Hz |
| Fréquence / tension de réseau assignée | 50 Hz / 230 V |
| Courant de sortie max. | 24 A |
| Facteur de puissance à la puissance assignée | 1 |
| Facteur de déphasage réglable | 0 inductif ... 0 capacitif |
| Phases d’injection / de raccordement | 3 / 3 |
| RENDEMENT | |
| Rendement max. / rendement européen | 98,2 % / 97,8 % |
| DISPOSITFS DE PROTECTION | |
| Dispositif de déconnexion côté DC | Oui |
| Surveillance du défaut à la terre / du réseau | Oui / Oui |
| Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique | Oui / Oui / — |
| Unité de surveillance du courant de défaut sensible à tous les courants | Oui |
| Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1) | I / III |
| DONNEES GENERALES | |
| Dimensions (L / H / P) | 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 pouces) |
| Poids | 59 kg / (130,17 lb) |
| Plage de température de fonctionnement | -25°C ... +60 °C (-13 °F ... +140 °F) |
| Émission de bruits (typique) | 51 dB(A) |
| Autocon- sommation (nuit) | 1 W |
| Topologie / principe de refroidissement | Sans transformateur / OptiCool |
| Indice de protection (selon IEC 60529) | IP65 |
| Catégorie climatique (selon IEC 60721-3-4) | 4K4H |
| Valeur maximale admissible d’humidité relative (sans condensation) | 100 % |
| ÉQUIPEMENT | |
| Raccordement DC / raccordement AC | SUNCLIX / borne à ressort |
| Écran | Graphique |
| Interface : RS485 /Bluetooth / Webconnect | En option / Oui / En option |
| Relais multifonction / Power Control Module | En option |
| Garantie : 5 / 10 / 15 / 20 / 25 ans | Oui / En option / En option / En option / En option |
| Certifications et homologations (autres sur demande) | AS 4777, BDEW 2008, C10/11:2012, CE, CEI 0-16, CEI 0-21, EN 504381, G59/3, IEC 61727 (MEA/PEA), IEC 62109-1/2, NEN EN 50438, PPC, PPDS, RD 1699, RD 661/2007, SI4777, UTE C15-712-1, VDE 0126-1-1, VDE-AR-N 4105 |
| Désignation de type | STP 15000TL-10 |
Fiches techniques & documents
Caractéristiques techniques
| 1000 V | |
| 15340 VA | |
| Triphasé | |
| 1 MPPT |
