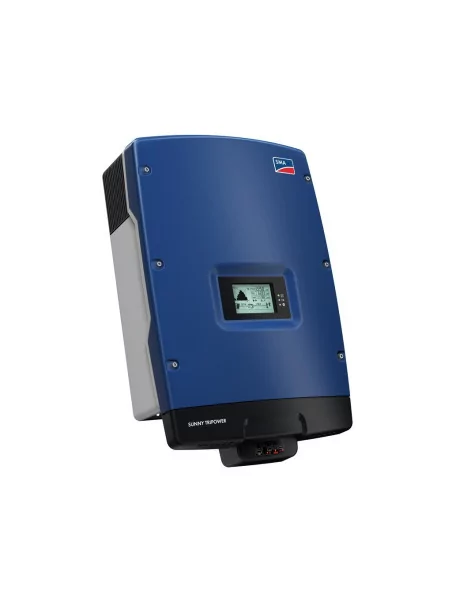

SMA Sunny Tripower STP 8000TL
SMA
En savoir plus
Description :
Économique
- Rendement maximum de 98 %
- Gestion de l’ombrage grâce à Opti-Trac Global Peak
- Gestion active de la température grâce à OptiCool
Flexible
- Tension d’entrée DC jusqu’à 1000 V
- Fonctions de gestion de réseau intégrées
- Injection de puissance réactive
- Dimensionnement précis des modules de l’installation grâce à Optiflex
Interactif
- SMA Webconnect
- Communication intégrée par ethernet avec le Sunny Portal
- Communication Bluetooth®
- Facilité de réglage des paramètres régionaux
- Relais multifonction de série
Simple
- Injection triphasée
- Raccordement des câbles sans outil
- Système de connexion DC SUNCLIX
- Interrupteur-sectionneur DC intégré ESS
- Montage mural simple
Optitrac
OptiTrac Global Peak est une fonction supplémentaire du tracker MPP pour le fonctionnement dans des installations PV partiellement ombragées.Ce système spécialisé dans la gestion de l'exploitation garantit que les modules sont constamment actionnés au maximum de puissance, même en présence de plusieurs puissances maximales (dans le cas des systèmes photovoltaïques partiellement ombragés), sans perte de rendement mesurable (perte <0,2%), . En d'autres termes, même si les panneaux d'ombrage fonctionnent correctement.
Caractéristiques techniques :
| Sunny Tripower | 8000TL |
| ENTREE (DC) | |
| Puissance DC max. (pour cos ?=1) | 8200 W |
| Tension d’entrée max. | 1000 V |
| Plage de tension MPP / tension d’entrée assignée | 330V à 800V / 580V |
| Tension d’entrée min. / de démarrage | 150V / 188V |
| Courant d’entrée max. entrée A / entrée B | 15A / 10A |
| Courant d’entrée max. par string entrée A / entrée B | 15A / 10A |
| Nombre d’entrées MPP indépendantes / strings par entrée MPP | 2 / A : 2 ; B : 2 |
| SORTIE (AC) | |
| Puissance assignée (à 230 V, 50 Hz) | 8000W |
| Puissance apparente AC max. | 8000VA |
| Tension nominale AC | 3 / N / PE ; 220 / 380 V - 3 / N / PE ; 230 / 400 V - 3 / N / PE ; 240 / 415 V |
| Plage de tension nominale AC | 160 V à 280 V |
| Fréquence du réseau AC / plage | 50 Hz, 60 Hz / -6 Hz ... +5 Hz |
| Fréquence / tension de réseau assignée | 50 Hz / 230 V |
| Courant de sortie max. | 11,6A |
| Facteur de puissance à la puissance assignée | 1 |
| Facteur de déphasage réglable | 0,8 inductif ... 0,8 capacitif |
| Phases d’injection / de raccordement | 3 / 3 |
| RENDEMENT | |
| Rendement max. / rendement européen | 98% / 97,6% |
| DISPOSITIFS DE PROTECTION | |
| Dispositif de déconnexion côté DC | Oui |
| Surveillance du défaut à la terre / du réseau | Oui / Oui |
| Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique | Oui / Oui / — |
| Unité de surveillance du courant de défaut sensible à tous les courants | Oui |
| Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1) | I / III |
| DONNEES GENERALES | |
| Dimensions (L / H / P) | 470 / 730 / 240 mm |
| Poids | 37kg |
| Plage de température de fonctionnement | -25°C ... +60 °C |
| Émission de bruits (typique) | 40 dB(A) |
| Autocon- sommation (nuit) | 1 W |
| Topologie / principe de refroidissement | Sans transformateur / OptiCool |
| Indice de protection (selon IEC 60529) | IP65 |
| Catégorie climatique (selon IEC 60721-3-4) | 4K4H |
| Valeur maximale admissible d’humidité relative (sans condensation) | 100 % |
| ÉQUIPEMENT | |
| Raccordement DC / raccordement AC | SUNCLIX / borne à ressort |
| Écran | Graphique |
| Interface : RS485 /Bluetooth / Webconnect | En option / Oui / Oui |
| Relais multifonction / Power Control Module | Oui / En option |
| Garantie : 5 / 10 / 15 / 20 / 25 ans | Oui / En option / En option / En option / En option |
| Certifications et homologations (autres sur demande) | AS 4777, C10/11, CE, CEI 0-21 (>6 kWp), EN 504381 , G59/2, G83/1-1, IEC 61727, MEA2, NEN EN 50438, NRS 097-2-1, PEA2, PPC, PPDS, RD1699, RD 661/2007, SI 4777, UTE C15-712-1, VDE-AR-N 4105, VDE0126-1-1 |
