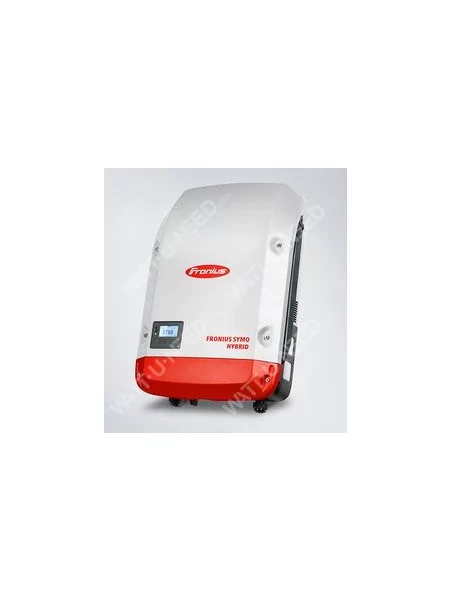

Fronius Symo Hybrid 3 kVA Triphasé 3.0-3-S
En savoir plus
Le Fronius Symo Hybrid est le cœur du "Fronius Energy Package", la solution de stockage pour « 24 heures de soleil». Avec des classes de puissance allant de 3.0 à 5.0 kVA, cet onduleur triphasé permet de stocker temporairement l’énergie produite en surplus dans une batterie, la "Fronius Solar Battery". En gérant intelligemment les flux d’énergie, le "Multi Flow Technology" permet l’AC et DC coupling des systèmes de stockage. C’est donc LA solution pour 24 heures de soleil par jour, même en cas de coupure de courant.
| Type : | 3.0-3-S | 4.0-3-S | 5.0-3-S |
| Puissance (kVA) : | 3 | 4 | 5 |
Garantie : 5 ans
Technologie
Système de fixation simple
La particularité dans la conception de ces appareils est que le compartiment "connexion" est séparé du compartiment "puissance", et sont installés séparément. La zone de connexion et les câbles sont d’abord montés au mur, pour accueillir ensuite le compartiment "puissance". Ce système de montage révolutionnaire permet une installation et une maintenance facilitées. L'onduleur est simplement placé dans le support mural puis fixé. Il n'est pas nécessaire d'enlever l'ensemble de l’onduleur pour son entretien, mais uniquement l'étage de puissance. Tous les câbles, le paramétrage et les configurations restent en place.
Interface Wifi intégrée
Un système de surveillance simple, et facile à utiliser. Grâce au Fronius Datamanager, Fronius est le premier fabricant d'onduleurs à proposer une interface Wifi intégrée dans l'onduleur lui-même. L'onduleur est connecté à internet sans fil et offre une parfaite vue d'ensemble du fonctionnement de l'installation photovoltaïque.
Transmission des données en protocole ouvert
Il est facile de connecter des composants de fournisseurs tiers aux onduleurs Fronius. Le protocole standard open Modbus TCP SunSpec est un moyen simple d'établir une connexion de données à d'autres systèmes. Le protocole est utilisé par l'intermédiaire de l'interface Ethernet existante, garantissant une communication fiable.
Smart Grid Ready
Les onduleurs Fronius sont prêts pour le Smart Grid de demain. Les onduleurs sont équipés de façon optimale pour répondre à des exigences techniques futures. Une série de fonctions intelligentes, appelées "Fonctionnalités Réseau Avancées", sont intégrés dans les appareils. Il s'agit d'un certain nombre de fonctions de contrôle pour une injection optimale de puissance réactive et active. Ces fonctions sont conçues pour un réseau stable même lorsque la densité du système PV est très élevée et empêcher des coupures indésirables avec pertes de rendement associées. Les onduleurs Fronius contribuent donc à garantir le rendement des systèmes PV.
FRONIUS ENERGY PACKAGE
La solution de stockage individuelle pour 24 heures de soleil.
La vision de Fronius « 24 heures de soleil» représente l'avenir de l'approvisionnement en énergie, avec 100% de nos besoins couverts par les énergies renouvelables. Le Fronius Symo Hybrid est au cœur du Fronius Energy Package, la solution de stockage pour « 24 heures de soleil» par jour. Cet onduleur triphasé dans des classes de puissance allant de 3,0 à 5,0 kW, permet de stocker l'énergie excédentaire d'une installation photovoltaïque dans une batterie, la Fronius Solar Battery. Résultat : une auto-consommation et une indépendance énergétique maximales. Aux heures de faible production ou en l'absence de production, la fonction alimentation de secours permet d’alimenter le foyer même en cas de coupure de courant du réseau électrique public. À l'aide du serveur Web WLAN et Ethernet intégré avec interface graphique, il est possible d'obtenir une configuration et une visualisation parfaites de l'installation. De plus, le couplage DC de la batterie assure un rendement maximal de la totalité du système.
Gérez votre production avec "Solar.Web"
Gestion des ombrages avec le "DynamicPeakManager"
Ombrage cheminée : 1-2 % de gain additionnel par an pour 1h d’ombrage le matin et le soir
Ombrage d’un dormant : 2-4 % de gain additionnel par an pour 1h d’ombrage le matin et le soir
Consommation d’énergie du "DynamicPeakManager" : ~ 0,05% du gain annuel
Technologie Multi Flow
La solution de stockage personnel pendant 24 heures
Technologie SnapINverter
Caractéristiques techniques
| Données d'entrée | SYMO Hybrid 3.0-3-S | SYMO Hybrid 4.0-3-S | SYMO Hybrid 5.0-3-S |
| Puissance d'entrée max (Idc max.) | 5.0 kW | 6.5 kW | 8.0 k W |
| Courant d'entrée max. (Idc) | 1x16A | ||
| Courant de court-circuit max. Du champ de modules | 24 A | ||
| Tension d'entrée min. (Udc min.) | 150 V | ||
| Tension de démarrage d'injection (Udc start) | 200 V | ||
| Tension d'entrée nominale (Udc,r) | 595 V | ||
| Tension d'entée max. (Udc max) | 1000 V | ||
| Plage de tension MPP(Umpp min-Umpp max) | 200-800V | 255-800V | 320-800V |
| Nombre de tracker MPP | 1 | ||
| Nombre de connecteur | 2 | ||
| Entrée de batterie | |||
| Puissance de sortie max. Vers la batterie | Selon la Fronius Solar Battery raccordée | ||
| Puissance d'entrée max. Depuis la batterie | Selon la Fronius Solar Battery raccordée | ||
| Données de sortie | |||
| Puissance de sortie nominale AC (Pac,r) | 3000W | 4000W | 5000W |
| Puissance de sortie max. | 3000VA | 4000VA | 5000VA |
| Puissance d'approvisonnement max. À partir du secteur | 3000VA | 4000VA | 5000VA |
| Courant de sortie AC (Iac nom) | 4.3A | 5.8A | 7.2A |
| Couplage au réseay (plage de tension) | 3-NPE 400V/230V ou 3-NPE 380V / 220V (+20%/-30%) | ||
| Fréquence (plage de fréquence) | 50 Hz/60Hz (45-65 Hz) | ||
| Taux de distortion harmonique | <3% | ||
| Facteur de puissance (cos φac,r) | 0.85 – 1 ind. / cap. | ||
| DONNÉES GÉNÉRALES | |||
| Dimensions (hauteurxlargeurxprofondeur) | 645 x 431 x 204 mm | ||
| Poids | 19.9 kg | ||
| Indice de protection | IP65 | ||
| Classe de protection | 1 | ||
| Catégorie de surtension (DC/AC) | 2/3 | ||
| Concept d'onduleur | Sans transformateur | ||
| Refroidissement | Refroidissement par air régulé | ||
| Montage | Montage intérieur et extérieur | ||
| Plage de température ambiente | -25°C/-+60°C | ||
| Humidité de l'air admise | 0-100% | ||
| Altitude max. | 2000m (plage de tension sans limite) | ||
| Technologie de connecteurs DC PV | Bornes à vis 2.5 – 16 mm² 2x DC + et 2x DC | ||
| Technologie de connecteurs DC PV | Bornes à vis 2.5 – 16 mm² 1x DC + et 1x DC | ||
| Technologie dxe raccordement AC | Bornes à vis AC 2.5 – 16 mm² 5 pôles | ||
| Certificats et conformité aux normes | VDE AR N 4105, ÖVE/Önorm E 8001-4-712, DIN V VDE 0126-1-1 | ||
| Fonction alimentation de secours | Oui | ||
| Rendement | |||
| Rendement max. (PV-résezau électrique) | 97.7% | 97.9% | |
| Rendement max. (PV-batterie-réseau électrique) | >90.0% | ||
Caractéristiques techniques
| Triphasé | |
| 1 MPPT |
