Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en dessous du prix.
Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.
La composition de base du kit contient 1 panneau solaire 300Wc JNL Solar, les câbles solaires pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).
PANNEAUX SOLAIRES :
Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 1.2Kwh par journée ensoleillée. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.
Garantie 20 ans à 80% de la puissance nominale.
BATTERIES:
Que puis-je espérer de mes batteries au Plomb GEL (électrolyte gélifié)?
Les batteries plombs GEL ne doivent être déchargées qu’à 50% de leur capacité sur base journalière. Par exemple, si votre parc a une capacité de 4.8kWh, il faudra veiller à ne pas consommer plus de 2.4kWh.
Afin de respecter les préconisations du fabricant, la majorité des batteries au plomb GEL ne peut supporter des décharges plus rapides qu’en 10 heures. Si vous disposez d’un parc de 4 batteries de 100Ah en 48v, et donc d’une capacité totale de 4.8kWh, vous ne devriez pas consommer plus de 480W. La production photovoltaïque instantanée est à additionner à cette valeur. Une légère marge est cependant à prévoir, effectivement une batterie plomb supporte des décharges plus rapides sur une courte durée.
Que puis-je espérer de mes batteries au Lithium ?
De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.
Comment connaitre la capacité de votre batterie ?
Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :
Exemple : 4 batteries de 100Ah de 12V montées en séries donneront une tension de 48V. Ces batteries auront une capacité totale de 4.8kWh
48V * 100Ah = 4800 Wh = 4.8 kWh
Comment calculer mon besoin en batterie ?
Afin de vous faciliter la vie, nous avons développé un outil permettant de dimensionner votre kit solaire autonome et la taille de votre parc batteries.
Rendez-vous ici !
CÂBLE ET CONNECTEURS:
Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.
MONTAGE :
L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.
GARANTIE :
Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS garantie 2 ans.
Panneau solaire JNL Solar 300 Wc Monocristallin Full black
JNL Solar se consacre au développement, à l'exploitation, à la maintenance de centrales solaires, à la fabrication d'anneaux R&D et à la fabrication de modules solaires, de cellules solaires.
Il a équipé une ligne de production automatique professionnelle de pointe et possède une technique et un artisanat de pointe.
JNL Solar a participé à des plans d'investissement nationaux et internationaux dans le domaine de l'énergie, tels que les Etats-Unis, l'Allemagne, la France, l'Espagne, le Japon, l'Inde, l'Afrique du Sud, la Corée du Sud, le Canada, etc. et toutes les centrales électriques ont du succès sur le réseau et les puits de production.
Caractéristiques
| Puissance de crête (Pmax) | 300 |
| Efficacité du module | 18,33% |
| Max. Tension d'alimentation Vmp (V) | 33,54 |
| Max. Amplificateur de courant de puissance (A) | 8,95 |
| Tension à vide Voc (V) | 39,53 |
| Courant de court-circuit Isc (A) | 9,6 |
| Tolérance de puissance | -0, +10W |
| Tension maximale du système (V) | DC 1000V |
| Nombre de diodes de dérivation | 3 |
| Courant de fusible grillé | 15A |
STC : Irradiance 1000W/m², Température de cellule 25°C, Masse d'air AM1.5 Tolérance de mesure : +-3%
Dégradation potentiellement induite (PID) libre, IEC61215, IEC61730, charge de neige accrue jusqu'à 5400Pa. |
| Dimensions [mm] | 1650x992x35 |
| Poids (kg] | 18,5 |
| Type de cellules solaires | 156,75mm x 156,75mm (5BB) |
| Boîte de jonction | IP67 |
| Chargement mécanique | 5400Pa |
| Cadre | Aluminium anodisé noir |
| Câbles | 4mm2, 1000mm |
| Connecteur | MC4 ou compatible |
| Verre | 3,2mm |
| Température de fonctionnement | -40°C - 85°C |
| Température nominale de la cellule de mesure | 47 +/- 2°C |

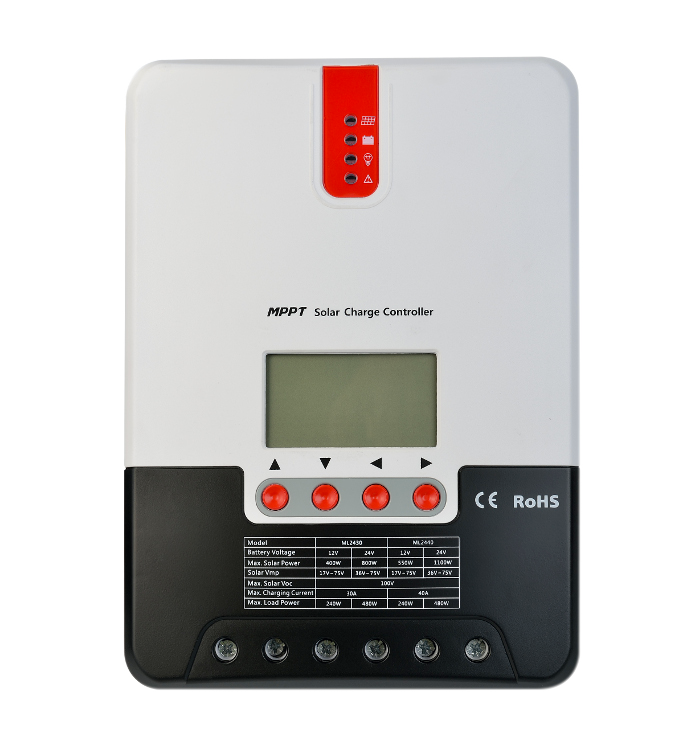

Régulateur solaire MPPT 20 A SRNE
La nouvelle gamme de régulateurs solaires SRNE propose une efficacité optimale de suivi MPPT de 99.9% ainsi qu'une efficacité de charge de 15 à 20% supérieure à un PWM.
Avec la technologie avancée de suivi à double pic ou multipériode, lorsque le panneau solaire est ombré ou une partie du panneau, entraînant plusieurs pics sur la courbe I-V, le contrôleur est toujours capable de suivre avec précision le point d'alimentation maximum.
Caractéristiques
| Modèle | ML2420 | ML2430 | ML2440 |
| System voltage | 12V/24V auto |
| No-load loss | 0.7W to 1.2W |
| Battery voltage | 9 to 35 |
| Max solar input voltage | 100V (25°C), 90V (-25°C) |
| Max power point voltage range | Battery voltage +2V to 75V |
| Rated charging current | 20A | 30A | 40A |
| Rated load current | 20A |
| Max capacitive load capacity | 10 000uF |
| Max photovoltaic system input power | 260W / 12V
520W / 24V | 400W/12V
800W/24V | 550W/12V
1100W/24V |
| Conversion efficiency | ≤ 98% |
| MPPT trancking efficiency | > 99% |
| Temperature compensation factor | -3.0mv/°C / 2V (default) |
| Operating temperature | -35°C to +45°C |
| Protection degree | IP32 |
| Weight | 1.4 kg | 2 kg | 2 kg |
| Communication method | RS232 |
| Altitude | ≤ 3000m |
| Product dimensions | 210*151*59.5 mm | 238*173*72.5 mm | 238*175*72.5 mm |
Batterie Gel ultracell 12V 100 Ah
Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert. Une batterie gel peut supporter la décharge à 100 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.
- Tension nominale: 12V
- Capacité : 100Ah
- Dimensions : 327 x 173 x 212 mm
- Poids : 31 Kg
Convertisseur Victron Phoenix 250VA - 12V
Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.
Ces convertisseurs à sinusoïde pure et à haut rendement sont conçus sans concession aux performances. La technologie hybride HF apporte des caractéristiques exceptionnelles pour des dimensions compactes, un poids réduit, et assure une compatibilité totale quel que soit l'appareillage alimenté.
- Sortie pur sinus
- Forte puissance instantanée
- Transfert de charge sur une autre source AC : le commutateur automatique
- Interrupteur marche/arrêt à distance
- Puissance de pointe : 400W
Caractéristiques
| Convertisseur Phoenix 12/250 24/250 48/250 |
| Puissance CA du convertisseur à 25 °C (VA) (3) | 250 |
| Puissance du convertisseur à 25 °C / 40 °C (W) | 200 / 175 |
| Puissance de pointe (W) | 400 |
| Tension / Fréquence de sortie CA (4) | 230 V CA ±3 % 50 Hz ou 60 Hz ±0,1 % |
| Plage de tension d'entrée (V DC) | 9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 V |
| Alarme batterie basse (V DC) | 10,9 / 21,8 / 43,6 |
| Arrêt batterie basse (V DC) | 9,3 / 18,6 / 37,2 V |
| Détection de batterie chargée (réglable) | 14,0 / 28,0 / 56,0 V |
| Efficacité maxi 12 / 24 / 48 V (%) | 87 / 88 / 88 % |
| Consommation à vide | 4,2 / 5,2 / 7,9W |
| Consommation à vide par défaut en mode ECO(intervalle de nouvel essai par défaut : 2,5 s,réglable) | 0,8 / 1,3 / 2,5 W |
| Paramètre de puissance de démarrage et arrêt en mode ECO | Réglable |
| Température de fonctionnement | -40 to +65°C (refroidissement par ventilateur) (Réduction 1,25% par °C au-dessus de 25°C) |
| Humidité (sans condensation) | max 95% |
| Boitier |
| Matériau et couleur | Châssis en acier et couverture en plastique (Bleu RAL 5012) |
| Raccordement batterie | Borne à vis |
| Prises CA standard | Schuko (CEE 7/4), IEC-320 (prise mâle incluse)UK (BS 1363), AU/NZ (AS/NZS 3112) |
| Interrupteur on/off à distance | Oui |
| Degré de protection | IP 21 |
| Poids kg | 2,4 |
| Dimensions (HxLxP en mm) | 86x165x260 |
| Sécurité | EN/IEC 60335-1 / EN/IEC 62109-1 |
| Émission/Immunité | EN 55014-1 / EN 55014-2 / IEC 61000-6-1 / IEC 61000-6-3 |
