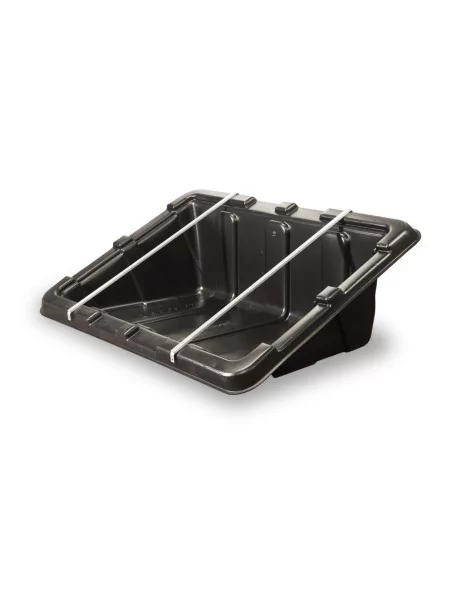

Bac lesté pour montage de panneaux photovoltaïques

Renusol

50,60 € HT

Bac lesté pour faciliter le montage de panneaux photovoltaïques sur toit plat.

Sur commande

Plus de détails

En savoir plus

Avantages

  • Ce bac lesté est la meilleure solution pour monter facilement des panneaux solaires sur des surfaces plates et sur des surfaces ayant une pente de 5° maximum.
  • Le lestage se fait avec du béton ou du gravier en fonction de la situation géographique, des zones de vents, de l'altitude du toit,..
  • Pour ventiller au mieux le panneau solaire, la cosole possède des larges aération sur les cotés.
  • Les panneaux photovoltaïques se montent très rapidement sur cette console grâce aux vis auto-perforantes et au clip de fixation.





bac lesté pour montage de panneaux photovoltaïques



Caractéristiques techniques

Général
Systèmepour toitures plates, avec lestage, sans perforation de la couverture
Types de bâtimentindustriel, agricole,  résidentiel, au sol, inclinaison de 5° maximum
Types de toiture platebitume, béton, gravier
MatériauxConSole: HDPE; profilés: aluminium; visseries: inox
Inclinaison de module25°
Masse propre (kg, env.)6,7
Largeur (mm, env.)1510
Profondeur (mm, env.)1000
Hauteur (mm, env.)540
Ecart entre rangées de ConSoles (m)>1,5
Plage de température ambiante-30°C à +50°C
Enneigement module (Pa, max.)5400
Modules
Compatibilitémodules PV cadrés, IEC61215/61646 et IEC61730, avec trous de montage dans le cadre
Orientationpaysage
Longueur (mm)1340-1750
Ecart entre trous - largeur (mm) 895-1014
Ecart entre trous - longueur (mm)520-1190
Tests & certifications
Résistance aux vents selon Eurocode 1 "effets sur structures" EN 1991-1-4:2005 + annexes nat.
TÜV (Allemagne)oui
Contenu d’un SET
Bac ConSole1X
Profilé aluminium en U 1035mm2X
Fixation profilés au moduleM6
Fixation profilés à la ConSoleClips
Services
Garantie produit10 ans





Caractéristiques techniques

Type de matérielToiture plâte
