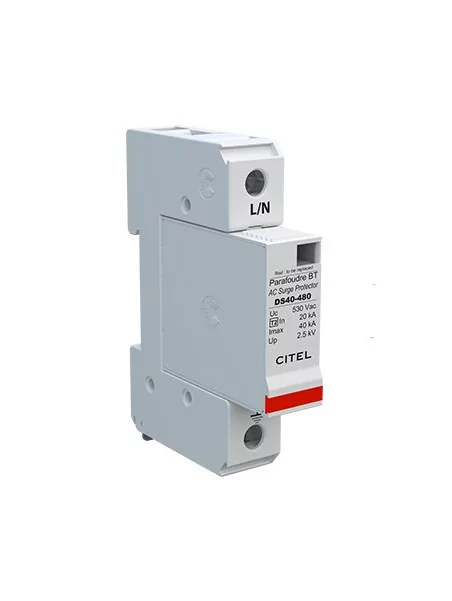

Parafoudre BT - unipolaire 40Ka

Parafoudre BT unipolaire pour la protection de votre système.

  • Parafoudre Unipolaire de Type 2,
  • Tension : 530 V  AC,
  • Courant de décharge nominal : 20KA,
  • Courant de décharge max : 40KA,
  • Module débrochable par phase,
  • Très efficace pour la protection d'un système contre la foudre,
  • Conforme NF EN 61643-11, CEI 61643-11,
  • Homologué UL1449 ed.4.

En stock

Plus de détails

64,80 €

En achetant ce produit vous pouvez gagner jusqu'à 6 points de fidélité. Votre panier totalisera 6 points pouvant être transformé(s) en un bon de réduction de 1,80 €.


Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66
En savoir plus

" Parafoudre BT unipolaire de type 2 pour la protection de votre système "

Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT.
Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée.

Mise en place et règle d'installation - Type 1 et Type 2



Parafoudres modulaires basse tension



Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.

Caractéristiques du parafoudre BT

Caractéristiques électriques

Type de parafoudre

suivant test CEI 61643-11

2
Réseau277/480V
Tension nominale de ligneUn277 Vac
Tension AC max. de fonctionnementUc530 Vac

Caractéristique surtension temporaire (TOV) 5sec.

sans déconnexion

UT700 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn

sans déconnexion ou avec déconnexion de sécurité

UT920 Vac déconnexion

Caractéristique surtension temporaire N/PE (TOV HT)

sans déconnexion ou avec déconnexion de sécurité

UT-

Courant de fonct. Permanent

Courant de fuite à Uc

Ic< 1 mA
Courant de suiteIfaucun

Courant de décharge nominal

15 chocs en onde 8/20 µs

In20 kA

Courant de décharge maximal

Tenue max. en onde 8/20 µs par pole

Imax40 kA

Courant de décharge maximal total

Tenue max. totale en onde 8/20 µs

Imax Total-
Courant de court-circuit admissibleIsccr25000 A
Mode de connexionL/PE et N/PE
Mode(s) de protectionMC ou MD
Niveau de protectionUp2.5 kV

Niveau de protection

@In (8/20µs) et @ 6kV (1.2/50µs)n

Up2.5 kV

Niveau de protection

@In (8/20µs) et @ 6kV (1.2/50µs) entre N/PE

Up N/PE2.5 kV

Niveau de protection L/PE

pour parafoudre multipolaire

Up L/PE-
Caractéristiques mécaniques
TechnologieMOV
Configuration ParafoudreUnipolaire
Connexion au réseaupar vis : 2.5-25 mm² / par bus
Formatboîtier modulaire débrochable
MontageRail DIN symétrique 35 mm (EN60715)
Matière boîtierThermoplastique UL94-V0
Température de fonctionnement-40/+85°C
Indice de protectionIP20
Utilisation extérieureNon
Mise hors service de sécuritéDéconnexion
Indicateur de fin de vie1 indicateur mécanique
Module de remplacementDSM40-480
Télésignalisationoption DS41S-480 : sortie sur contact inverseur
Déconnecteurs associés
Déconnecteur thermiqueinterne
Disjoncteur différentiel de l`installation (si existant)Type `S` ou retardé
FusiblesFusible type gG - 50 A
Normes
Conformité aux normesIEC 61643-11 / EN 61643-11 / NF EN 61643-11 / UL1449 ed.4
CertificationsUL / CSA /GOST
