Système de pompe solaire 1,5 kW
En savoir plus
" Système de pompe solaire autonome 1,5 kW "
Nos systèmes de pompage professionnels pompent jusqu'à 6m³ par jour à une profondeur de 170m ou 35m³ à une profondeur de 40 mètres (en fonction de l'ensoleillement). Contactez-nous pour un dimensionnement précis.

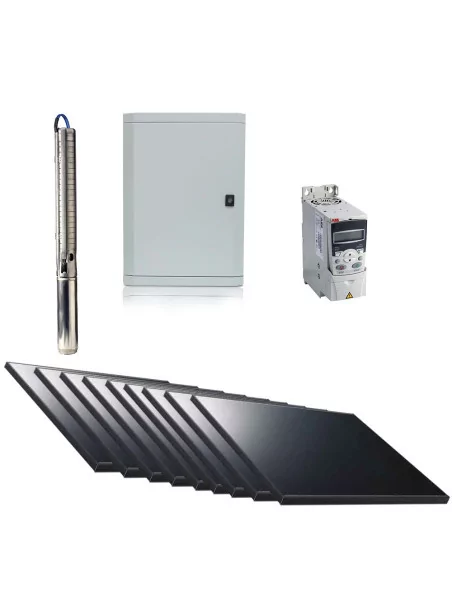

Composition
- 1 x pompe immergée Grundfos 1.5kW gamme SP:
SP3A-25 : 1.4m³/heure à 140 mètres
SP5A-17 : 3.8m³/heure à 80mètres
SP7A-12 : 4.5m³ /heure à 65 mètres
- 9 x Panneaux solaires Solarfrontier 170Wc
- 1 x connecteur de mise en parallèle
- 3 x câbles solaires de 10 mètres
- 1 x coffret d'alimentation et de sécurité
La pompe est alimentée par les panneaux solaires (via le coffret d'alimentation / transformation): elle commence à fonctionner le matin dès les premiers rayons pour s’arrêter le soir avec le coucher du soleil. L’eau pompée est stockée dans un réservoir, un bassin ou encore un château d’eau.
Accessoires
Un capteur d'arrêt (optionnel) permet d'arrêter le pompage de l'eau lorsque le réservoir est rempli.
En fonction de la profondeur d'immersion de la pompe, la longueur du câble électrique immergé doit être déterminé
Le choix de la pompe immergée dépend de plusieurs paramètres: localisation, hauteur de relevage, journalier, pertes de charge,...
Pompe solaire Grundfos
Les pompes Grundfos sont des pompes de forage à très haut rendement de moyen débit et de faible diamètre. Elles sont conçues pour puiser l'eau des forages, de rivières souterraines, mais aussi de citernes ou de récupérateurs d'eau de pluie pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation), mais aussi industriel ... Les pompes sont en inox pour une parfaite résistance à la corrosion. Elles permettent le pompage d'eau corrosive et disposent d'une bonne résistance au sable et aux abrasifs, une protection contre le claquage du moteur et une maintenance aisée. Elle doit être installée de manière à ce que la crépine d'aspiration soit complètement immergée. Elle peut être installée aussi bien verticalement qu’horizontalement avec chemise de refroidissement. Le choix d'un modèle de pompe dépend de : la hauteur manométrique (en ce compris les pertes de charges), le volume journalier souhaité et la localisation
Matière : inox AISI 304
Température max. des liquides pompés: 40°C
Câble de base: 1.7m
Diamètre: 4 pouces
Module Solar Frontier
170Wc
9 Panneaux solaires Solarfrontier 170WcNombre de cellules | 60 |
Dimensions "boîtier de dérivation frontal" (L x l x h) | 1650 x 992 x 35 mm |
Poids | 18.6 kg |
Puissance | 270 Wp |
Verre avant | Verre solaire trempée haute transparence 3.2 mm, traitement anti-réflection |
Câbles de sortie | Résistant UV, câble 4,0 mm2 (AWG 11), 1000 mm |
Connecteurs | Compatible MC4 |
Tension à Pmax (Ump) | 28,6 |
Courant à Pmax (Imp) | 6,89 |
Courant de court-circuit (Icc) | 7,35 |
Tension en circuit ouvert (Uco) | 35,5 |
Rendement module | 16,2% |
Température de module en opération | -40℃ à + 85℃ |
Tension maximale du système | 1000V (IEC / UL) |
Calibre de fusible de série maximal | 15A |
Boîte de jonction | IP 65 ou IP 67 |
Tolérance de puissance | 0 ~ +5 W |
Coefficient thermique de Isc | 0,05%/K |
Coefficient thermique de Voc | - 0,32%/K |
Coefficient thermique de puissance | - 0,41%/K |
NOCT (Tair 20℃ ; Ensoleillement 800W/m2 ; Vent 1m/s) | 44±2 ℃ |
Un coffret d'alimentation et de sécurité
Le coffret est complètement précâblé et livré "plug and play". Il équipé de connectiques {linkpopup id='mc4'} permettant le branchement aisé des panneaux photovoltaïques. Le coffret contient également un sectionneur permettant de couper l'alimentation fournie par les panneaux solaires.
Un variateur transforme le courant électrique DC produit par les panneaux photovoltaïques en courant électrique alternatif. Un disjoncteur protège l'alimentation du moteur des surcharges et surintensités.
Caractéristiques techniques
12V | |
Kit sans batterie |
