Onduleur hybride WKS DUO 5kVA 48V

Onduleur hybride WKS  DUO 5 kVA 48V

Les onduleurs hybrides WKS sont la solution idéale pour alimenter une habitation en auto-consommation ou rendre autonome un site isolé.
Cet onduleur DUO possède 2 régulateurs de charge MPPT indépendants.

Icones WKS



En stock

Plus de détails

1 532,70 €

En achetant ce produit vous pouvez gagner jusqu'à 153 points de fidélité. Votre panier totalisera 153 points pouvant être transformé(s) en un bon de réduction de 45,90 €.


5 / 5 - 1 avis
Simulez les frais de livraison

Choissisez votre zone de livraison

Pour la France, choisissez votre département
exemple : France - 66

Les conseils de Max

  • Double tracker MPPT, 2 orientations panneaux possibles
  • Meilleure gestion des ombrages
  • Chargeur solaire 2x60A, de 2 à 24 panneaux 260 Wc
  • Amélioration de la dissipation thermique grâce à une meilleure disposition de la carte MPPT
  • Pièces de rechange toujours disponibles
  • Nous sommes réparateurs agréés par le fabricant
En savoir plus

L'onduleur nouvelle génération



Onduleur WKS avec 2 régulateurs MPPT intégrés

Profitez d'une alimentation continue et fiable que le réseau soit disponible ou non.

L'énergie produite par les onduleurs WKS est orientée et utilisée de manière intelligente pour une performance optimale. Toutes les priorités peuvent être définies par l'utilisateur : utilisation des batteries, du solaire ou de la source AC  (réseau ou générateur)

> En autoconsommation, l'énergie produite par vos panneaux est fluctuante et elle ne correspond pas à la consommation. L'onduleur WKS stocke une partie de la production solaire dans les batteries pour une utilisation ultérieure pendant la soirée ou la nuit.

En site isolé, l'onduleur WKS peut être branché sur un groupe électrogène pour assurer la charge des batteries si celles-ci sont vides et que la production solaire insuffisante.

Cet onduleur est capable de travailler avec plusieurs sources d'énergies différentes telles que :

  • réseau public
  • panneaux photovoltaïques
  • générateur thermique
  • batteries



La gestion par microprocesseur oriente l'énergie en fonction de la production, des besoins en consommation et de l'état de charge des batteries. Il est possible de réaliser un suivi en temps réel en local ou à distance. L'onduleur WKS ne réinjecte pas de courant sur le réseau électrique.





3 modes de fonctionnement
  •  Priorité au solaire : mode "Off-grid" (hors réseau)
  •  Secours : mode "back-up"
  •  Solaire et réseau : mode "hybride"


 - Réglage du courant de charge des batteries
 - Possibilité de limiter ou interdire la charge via le réseau
 - Tension d'entrée de 90 à 280V (utile pour les réseaux fluctuants)
 - Mode économique (limitation de l'auto consommation)
 - Réglage fin des caractéristiques de charge des batteries
 - Redémarrage automatique en cas de surcharge et de surtempérature
 - Possibilité de limiter la décharge batterie afin de préserver leur durée de vie
 - Tension de retour en mode batterie paramétrable
 - Charge conjointe depuis le solaire et le réseau possible
 - Bypass de surcharge (permets de passer sur le réseau en cas de pic de consommation)
 - Sécurité de batterie faible



Alimentation multi-énergie



Exemple : pour un besoin en consommation de 3kW, vous pouvez avoir une configuration:

  • 1 kW fournis par l'énergie solaire
  • 2 kW fournis par les batteries



Cette technique de multi alimentation permet de fortement diminuer le parc de batterie et de prolonger sa durée de vie.

Cet onduleur accepte jusque 3000 Wc de panneaux photovoltaïques, et peut se connecter au réseau ou à une autre source d'énergie renouvelable si la production solaire est insuffisante.

Applications :

  • Résidentiel, commercial et télécommunications
  • Les zones où l'approvisionnement en électricité est instable
  • Les zones qui ne sont pas raccordées au réseau








Utilisation en mode back-up

Il est possible d'utiliser l'onduleur comme "back-up", sans panneaux photovoltaïques. Dans ce mode, l'onduleur assurera le rôle d'UPS, pour protéger vos appareils des coupures du réseau.

L'onduleur protège ainsi les ordinateurs et l'équipement audio-visuel, ou toute autre charge sensible en fournissant un courant stable. Il garantit une alimentation sans interruption des consommateurs.
L'électricité produite à partir de ces onduleurs pur sinus est stable.

Possibilité de ne protéger qu'une ou plusieurs pièces de votre maison en passant par le coffret de distribution.






Utilisation en mode Off-grid (hors réseau)

Dans cette configuration, l'onduleur utilise les panneaux pour alimenter les consommateurs et pour charger les batteries lorsque le soleil est présent. L'onduleur tire le courant des batteries pour assurer la distribution de l'énergie la nuit .

Il y a possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur pour assurer une alimentation de secours.








Utilisation en mode hybride

L'onduleur prend du courant sur le réseau uniquement si les batteries sont vides et que la production solaire n'était pas suffisante pour couvrir la consommation.

L'onduleur  ne réinjecte pas de courant sur le réseau électrique.

Comme pour le mode "back-up", il est possible de ne connecter qu'une partie de votre installation domestique sur l'onduleur. Les consommateurs connectés à l'onduleur seront toujours alimentés, même en cas de coupure du réseau électrique d e distribution. De plus, ces consommateurs seront alimentés gratuitement!

Les modèles WKS 4.0 et 5.0 (d'une puissance respective de 4 et 5 kVA)  peuvent se brancher en parallèle de façon à additionner leur puissance. Vous pourrez connecter jusqu'à 4 appareils en parralèle pour arriver à une puissance de 20 kVA.








Convertisseur Pure Sinus

Le WKS est un onduleur à tension sinusoïdale pure (pur sinus) qui reproduit un courant de qualité similaire à celui du réseau public. Il peut être utilisé pour alimenter tous les types d'appareil.










Icone courant de charge max : 180A



Courant de charge maximum de 180A

Le WKS intègre un contrôleur de charge MPPT développant un courant de charge batterie de max 120A ainsi qu'un contrôleur de charge réseau de 60A pour un total cumulé de 180A.









2 Régulateurs MPPTMPPT DUO

Le WKS possède également la technologie MPPT  (Maximum Power Point Tracking) c'est à dire qu'il recherche en permanence le point de puissance maximum, ce qui permet de tirer les meilleures performances des panneaux photovoltaïques. En plus de fournir une augmentation d'énergie à une installation, il optimise la charge de la batterie et prolonge leur durée de vie. Il balaye la tension du panneau pour trouver le point de sortie de puissance maximum et est capable d'adapter la tension fournie par le panneau pour l'aligner à la tension que la batterie peut recevoir.








affichage convertisseur appert mis plus 3kva 48V



Caractéristiques

  • Onduleur pur sinus
  • Régulateur de charge solaire MPPT
  • Gamme de tension d'entrée pour les appareils électroménagers et les ordinateurs
  • Courant de charge sélectionnable en fonction des applications
  • Configurable AC d'entrée / solaire ( via l'écran LCD )
  • Compatible aux tensions secteur et aux générateurs
  • Redémarrage automatique
  • Protection contre les surcharges et les court-circuits
  • Conception intelligente de la charge de la batterie pour une performance optimale
  • Fonction de démarrage à froid
  • Port USB







Onduleur hybride WKS 5kVa DUO - vue du dessous de l'appareil

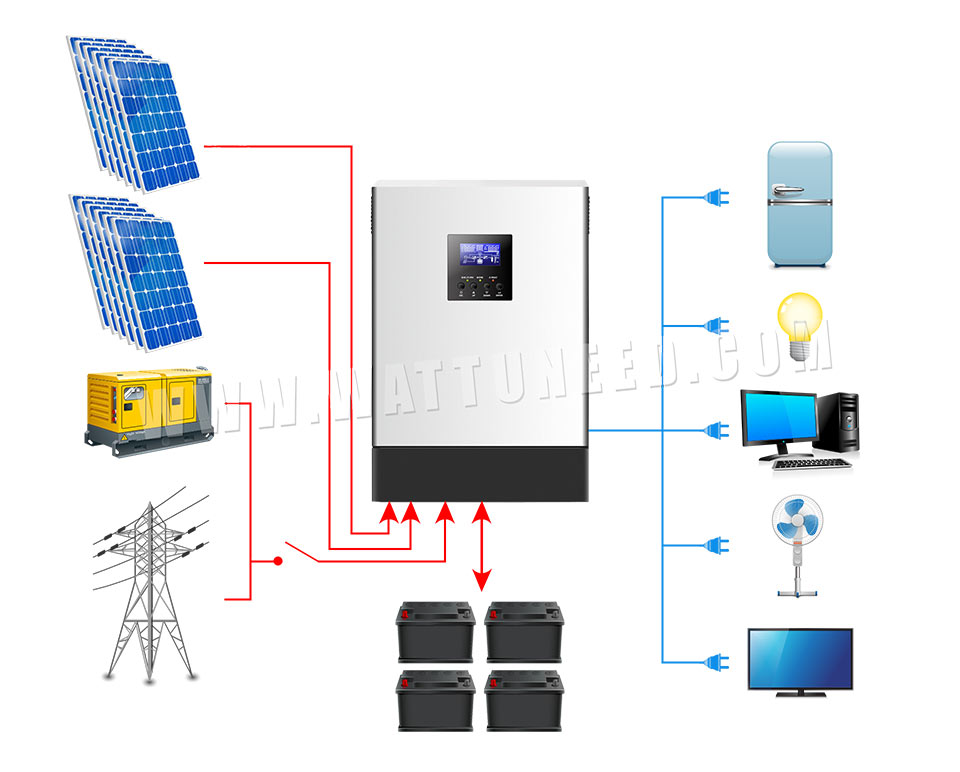

Schéma de fonctionnement


schema fonctionnement onduleur hybride WKS duo


Schéma de mise en parallèle


mise en parrallele onduleur mks



Caractéristiques techniques



PUISSANCE5000VA/4000W
ENTREE
Tension230 VAC
Gamme de tension170-280 VAC (pour ordinateurs)
90-280 VAC (pour applications résidentielles)
Fréquence50 Hz/60 Hz
SORTIE
Régulation de la tension AC (Batt. Mode)230VAC ± 5%
Puissance de pointe10000VA
Rendement93%
Temp de transfer10 ms (pour ordinateurs) ; 20 ms (pour applications résidentielles)
VaguePur Sinus
BATTERIE ET CHARGEUR AC
Tension batterie48 VDC
Floating54 VDC
Portection de surcharge60 VDC
Courant de charge maximum60 A
CHARGEUR SOLAIRE
Puissance max PV (2 MPPT)6000 W
MPPT tension de fonctionnement60 ~ 115 VDC
Maximum PV tension en circuit ouvert145 VDC
Nombre de MPPT 2
Courant de charge max120A
Rendement max98%
Consommation en standby2 W
PHYSIQUE
Dimension, D x W x H194 x 295 x 455 mm
Poids16 kg
ENVIRONEMENT
Humidité5% à 95%
Température de fonctionnement-20°C - 55°C
Température de stockage-30°C - 60°C





Téléchargement  du logiciel WatchPower 1.08

WatchPower 1.08 pour Windows

WatchPower 1.08 pour Mac 64bit

WatchPower 1.08 pour Linux 32bit

WatchPower 1.08 pour Linux 64bit



Manuel d'utilisateur du logiciel (PDF English)

> Manuel d'utilisateur du logiciel (PDF Français) : disponible dans le contenu téléchargeable du produit, dans l'onglet ci-dessus.

Caractéristiques techniques
Voltage48V
MPPT/PWMMPPT
Tension d'entrée solaire max.145 VDC
Poids16 kg
Monophasé / TriphaséMonophasé
Puissance max.5000 VA
Largeur295 mm
Hauteur455 mm
Epaisseur194 mm
Evaluations Produit
  • Nombre d'avis : 1
  • Note moyenne : 5 /5
  • A. Jeilany
  •  le 26/08/2016
  • 5/5
Très très bien
