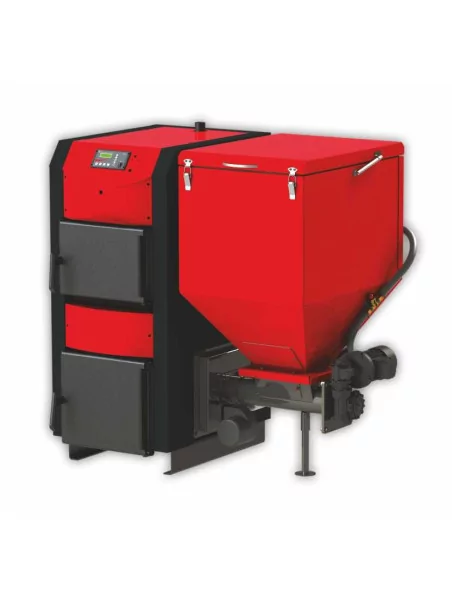

Chaudière combinée BURNiT UB 35kW à 90kW

BURNiT

3 331,35 € TTC

Options

Chaudière universelle pour le chauffage de locaux moyens et grands. Le volcan du brûleur permet de brûler différents types de carburant comme le charbon, les pellets de bois et les agglomérats (granulés de paille et granules de tournesol). Conçu conformément à la norme EN 303-5.

Fabriqué en europe

Disponible sur commande

Plus de détails

En savoir plus

Chaudière Burnit combinée UB



Chaudière universelle pour le chauffage de locaux moyens et grands. Le volcan du brûleur permet de brûler différents types de carburant comme le charbon, les pellets de bois et les agglomérats (granulés de paille et granules de tournesol). Conçu conformément à la norme EN 303-5.

Garantie de la chaudière : 2 ans

L'ensemble comprend:

Chaudière combinée, brûleur à volcan et trémie de carburant.



Puissance calorifique, kW:

35, 60, 90





Combustibles recommandés





Caractéristiques du produit:

  • Unité de contrôle intégrée. Fonctions: contrôle automatique de la combustion; Contrôle le fonctionnement de la pompe de chauffage central; Contrôle le fonctionnement de la pompe ECS (eau chaude domestique).

  • Brûleur à volcan. Équipé pour la combustion de différents types de carburant comme le charbon, les pellets de bois et les agglomérats (pastilles de paille et granules de tournesol). Deux grilles en fonte pour le charbon et les granulés; Corps brûleur robuste en fonte; Longue durée de vie et facilité d'entretien;

  • Chambre de combustion de chaudière avec grande surface d'échange de chaleur et résistance à la chambre basse.

  • La surface de la chambre à nervure est équipée de turboréacteurs pour une rétention plus longue des gaz dans la chambre de combustion pour augmenter l'efficacité de la chaudière. Flux de gaz de fumée à trois passes.

  • Le manteau d'eau embrasse complètement la chambre de combustion pour utiliser la chaleur émettrice de manière efficace.

  • Trémie de carburant. Raccordement latéral à la chaudière. Pied de nivellement. Trappe pratique pour le chargement du carburant.

  • Dispositifs de sécurité:
    1) Contrôleur pour la surveillance et le contrôle de la température de la chaudière.
    2) Soupape de décharge 3 bar;
    3) Evacuateur de chaleur de sécurité, une ligne remplie d'eau de robinet passe à travers la partie la plus haute du corps de la chaudière. En cas de surchauffe, il est déclenché par une vanne thermostatique.
    4) Le thermostat STB arrête l'alimentation en carburant dans le brûleur lorsque la température normale de la chaudière augmente.
    5) Le capteur empêche le renversement dans la trémie de carburant.
    6) Fusée 6,3 А.


Optionnel:

Soupape de sécurité pour la température (c) raccordée au réservoir d'eau (a) par un tuyau d'alimentation en eau (b). Cela empêche le renversement dans la trémie de carburant.

















Chaudière combinée BURNiT UB
1. Chaudière combinée
2. Trémie de carburant
3. Evacuateur de chaleur de sécurité
4. Turbulateurs
5. Flux de fumées à trois passes
6. Plaque en céramique pour améliorer la combustion
7. Brûleur à volcan
8. Grille en fonte pour charbon
9. Grille en fonte pour bois-pellets / agri-granulés

Option:
(A) Réservoir d'eau (Extincteur)
(B) Tuyau de distribution d'eau
(C) Soupape de sécurité de température





Caractéristiques :





Chaudière combinée schéma UB











  UB 35kWUB 60kWUB 90kW
Puissance nominalekW356090
Dimensions hors tout : hauteur Hmm129014421442
Dimensions hors tout :Largeur Lmm134714711590
Dimensions hors tout : Profondeur Dmm976,61105,51105,5
Volume de la chemise d'eauL114137152
Volume de la chambre de combustionL88128170
Tirage recommandé de la cheminéePa/mbar23/0,2338/0,3856/0,56
Alimentation électriqueV/Hz230 AC / 50 Hz
Consommation électrique - Mode de fonctionnementW20-7520-16020-160
Combustible recommandé : grille en fonte pour charbon charbon, ø 5-25 mm
Combustible recommandé : grille en fonte pour pellets granulés de bois, ø 6÷8 mm EN 14961-2:2011
Combustible recommandé : alternativement agri-pellets: paille / tournesol ø 6÷8 mm
Température des gaz d'échappement (mode de fonctionnement)°C< 250 ÷ 280
Plage de température de fonctionnement°C55-85
Pression de fonctionnementbar333
Poidskg475594670
Capacité de la trémiekg215305305
Entrée d'eau froideA, mmR¼" / 212R1½" / 232R1½" / 232
Sortie d'eau chaudeB, mmR¼" / 1245R¼" / 1442R¼" / 1442
Entrée/ sortie de l'évacuateur de chaleur de sécuritéE, mmR½" / 1052R½" / 1222R½" / 1222
Capteur de manchon de sécuritéK, mmG½" / 1055G½" / 1225G½" / 1225
CheminéeF, mmø 180/930ø 200/1065ø 200/1065
CheminéeJ, mm350350410
Ouverture de nettoyage de la cheminéeO, mm150/70150/70150/70
VidangeY, mmG½"/212G1"/232G1"/232
Tuyau d'alimentation d'air, raccordé à la trémie de carburantPOui
ContrôleurUOui
Réservoir d'eau d'extinction( a )Option
Tuyau de livraison d'eau( b )Option
Soupape de sécurité pour la température( c )Option

Pour les mesures du produit, elles sont à lire de la façon suivante :

Entrée d'eau froideA, mmR1¼"/450
Y,mmmG½" / 232

A est indiqué sur le schéma précédent. « R1¼" » et « G½" » sont la mesure en pouce de l'ouverture. « R » est mâle et « G » est femelle. Les chiffres suivant la mesure en pouces indiquent la distance sol-ouverture.









Distances recommandées entre la chaudière et les murs



Chaudière combinée UB







Conception du brûleur de rigole UB













Chaudière combinée UB

1 - Brûleur;
2 - Mécanisme Auger;
3 - chambre à air;
4 - corps en fonte;
5 - Détails en fonte pour le charbon;
6 - Grille en fonte;
7 - Ventilateur;
8 - Bride pour trémie de carburant;
9 - Motoréducteur pour la tarière mécanisme;
10 - Soutien;
11 - Détail en fonte pour granulés;
12 - Vis de fixation

















Interdépendance entre la puissance nominale de la chaudière et les dimensions des cheminées



Chaudière combinée UB















Raccordement de l'échangeur de chaleur de sécurité

Chaudière combinée UB





1. Réseau d'approvisionnement en eau (Pression de 2 à 10 bars)
2. Drainage (assainissement)
3. Chaudière UB
4. Entrée de l'échangeur de chaleur de sécurité
5. Capteur de vanne BVTS
6. Sortie d'échange de chaleur de sécurité

















Schéma de câblage. Branchement du terminal aux périphériques et au contrôleur

Chaudière combinée UB





















Raccordement de la chaudière UB à la vanne à trois voies



Chaudière combinée UB



















Raccordement de la chaudière UB au réservoir tampon de type P et à la vanne à trois voies

Chaudière combinée UB

























Raccordement de la chaudière UB au réservoir combiné KSC2, collecteur solaire à plat plat PK et vanne à trois voies

Chaudière combinée UB





















Raccordement de la chaudière UB au réservoir solaire SON, tampon grâce à P, collecteur solaire plat PK et vanne à trois voies

Chaudière combinée UB
