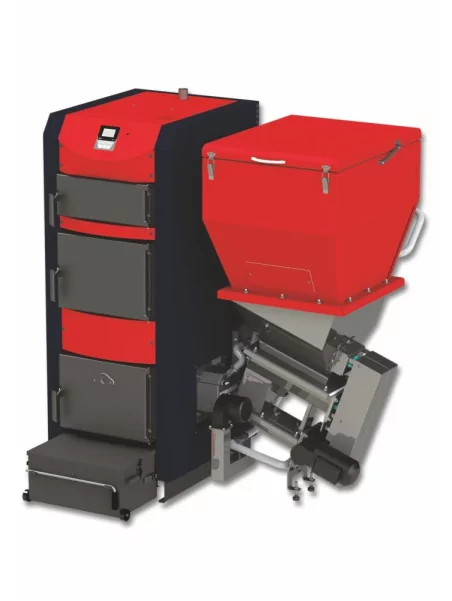

Chaudière Bi-Chambre (biomasse) 35kW BURNiT CombiBurn

BURNiT

5 464,57 € TTC

Chaudière bi-chambre à haute efficacité CombiBurn DC-A est conçue pour le chauffage au moyen de combustion des pellets à l'aide d'un brûleur intégré dans la chambre inférieure. Dans la chambre supérieure, vous pouvez utiliser du bois, des briquettes de bois ou du charbon.

Fabriqué en Europe

Disponible sur commande

Plus de détails

En savoir plus

CombiBurn Burnit



" Chaudière bi-chambre BURNiT CombiBurn DC-A  "



La chaudière bi-chambre de haute efficacité CombiBurn DC-A est conçue pour le chauffage au moyen de combustion des granulés de bois à l'aide d'un brûleur intégré dans la chambre inférieure. Outre les granulés, dans la chambre inférieure de la chaudière peuvent être brûlés copeaux de bois et noyaux des fruits comme des combustibles alternatifs.

Dans la chambre supérieure de la chaudière se fait la disposition et la combustion du bois, briquettes de bois et du charbon comme combustible (réserve) alternatif.

La chaudière atteint une efficacité jusqu’à  89%.

Garantie de la chaudière : 2 ans



Le kit comprend:

  • Une chaudière bi-chambre
  • Un brûleur
  • Une trémie
  • Un récipient à cendres amovible.





Testée en conformité avec norme européenne EN 303-5, Classe 5.



Disponible en 35kW





Avantages:



  • Fonctions de la régulation:
    Allumage et alimentation en combustible entièrement automatiques;
    Un ventilateur assure un fonctionnement stable du brûleur;
    Fonction d'auto-nettoyage du brûleur (réglable 1 à 6 fois sur 24 heures à intervalles réguliers), démarrage programmable;
    Évacuation automatique de la cendre dans un conteneur spécialement conçu;
    Contrôle le pilotage du circulateur du chauffage central / ballon tampon;
    Pilotage de la pompe d'eau chaude sanitaire;
    Possibilité de  contrôler par thermostat d'ambiance;
    Option pour le mode manuel - pendant la combustion du bois et /ou du charbon dans la chambre supérieure;
    Capteur pour les gaz d'échappement.

  • Capteur de température surveillant la température dans la chaudière.

  • Capteur de température surveillant la température dans le chauffe-eau.

  • Deux capteurs de température surveillant la température dans le ballon tampon.

  • Conception avec deux chambres de combustion. Un brûleur à granulés de bois est installé dans la chambre de combustion inférieure sur le côté de la chaudière. La chambre inférieure et supérieure de combustion sont séparées par une grille métallique.

  • Deux trapes de visite facilitent le nettoyage des tubes de fumées et les chambres de combustion.

  • Parcours à trois voies des gaz de combustion, améliore l'échange thermique.

  • Système automatique de décendrage. Conteneur à cendres amovible.

  • Oculaire pour surveiller le processus de combustion.

  • Le brûleur et la trémie sont installés sur le côté de la chaudière. L'installation peut se faire à gauche ou à droite de la chaudière.









Dispositifs de sécurité:

  • La régulation surveille et contrôle la température du brûleur et de la chaudière;

  • STB thermostat de la chaudière et thermostat bimétallique réglé à 105°С de la vis sans fin;

  • Fusible 10А;

  • Échangeur de chaleur de sécurité;

  • La soupape de sécurité à température  est reliée au réservoir d‘eau et dans le cas d’une flamme inversée dans la vis sans fin, l‘eau provient de la bride dans le mécanisme de la vis sans fin et la trémie en empêchant l’auto-inflammation du combustible.

  • En cas de panne de courant, tous les paramètres sont mémorisés dans la mémoire du régulateur;















CombiBurn éléments1. Chaudière bi-chambre CombiBurn DC-A
2. Trémie à granulés
3. Pieds réglables (supporte le brûleur et la trémie)
4. Vis sans fin à alimentation des granulés
5. Brûleur à granulé
6. Revêtement
7. Isolation calorifuge haut-rendement
8. Échangeur de chaleur de sécurité
9. Chemise d'eau
10. Tubes de fumée
11. Vanne à trois voies
12. Chambre de combustion pour combustible de réserve (bois, charbon)
13. Bride à raccordement du brûleur
14. Chambre de combustion à granulés de bois (copeaux de bois  et noyaux des fruits comme des combustibles alternatifs)
15. Système automatique de décendrage
16. Conteneur à cendres amovible
17. Régulation MCU
18. Porte de visite supérieure
19. Porte de chargement
20. Porte de visite inférieure
21. Réservoir d'eau, raccordé à la vis sans fin























Caractéristiques techniques :



Schéma CombiBurn





CombiBurn DC 35 A
 Puissance nominalekW8 ÷ 35
 Puissance minimale ÷ maximale - Granulés de boiskW8,5 ÷ 30
 Puissance minimale ÷ maximale - Copeaux de boiskW7,5 ÷ 28
 Débit massique des gaz d'échappement puissance minimale ÷ maximale : granulés de boiskg/s0,007 ÷ 0,017
 Débit massique des gaz d'échappement puissance minimale ÷ maximale : copeaux de boiskg/s0,006 ÷ 0,017
 Dimensions / chaudière, bruleur et trémie / Hauteur H / Largeur L / Profondeur Dmm1600 / 1400 / 1070
 Hauteur / Largeur / Profondeurmm1560 / 630 / 1070
 Capacité de la chemise d'eauL113
 Capacité de la chambre de combustion pour le combustible en réserve (bûches, charbon)L96
chaudière bi-chambre CombiBurn DC-ACapacité de la chambre de combustion pour les granulés de boisL72
Tirage nécessaire de la cheminéePa/mbar20/0.20
Combustible recommandé : Chargement automatique Granulés de bois / EN 14961-2:2011
Combustible recommandé : Chargement automatique - alternative Copeaux de bois /EN 14961-1 P16A/ et noyaux de fruits
Combustible recommandé : Chargement automatique - alternative Bois - humidité de 20%; briquettes de bois, bois + charbon
Longueur maximale des bûchesmm500
Gamme de température de fonctionnement°C65 ÷ 85
Température des gaz d'échappement (en mode fonctionnement)°C150÷180
Pression de fonctionnementbar3
Entrée d'eau froideA, mmG1¼" / 460
Sortie d'eau chaudeB, mmG1¼" / 1510
Logement de sonde ou soupape de sécuritéK, mmR½" / 1400
CheminéeF, ø / mmø 180 / 1260
CheminéeJ, mm315
Trappe de visite de la cheminéeO, mm200x90
Porte de chargementN, mm200x390
Porte de visite supérieureP, mm15x390
Porte de visite inférieureR, mm300x390
Conteneur à cendres amovibleV, mm220x500x200
Moteur de vis sans fin / décendrageT, mm135
VidangeY, mmR½" / 290
Bride à raccordement du brûleurZOui
Régulateur MCUUOui
Brûleur à granulésPuissance nominalekW30
Puissance de la partie électrique : AllumageW~1600
Mode de fonctionnement / Auto-nettoyageW~60 ÷ 70 / ~1300
Tension d'alimentationV/Hz220 AC / 50
TrémieHauteur / Largeur / Profondeurmm1105 / 625 / 810
Capacité de la trémieL265
Capacité du réservoir d'eauS, L10
Poids / chaudière, brûleur et trémiekg265





Pour les mesures du produit, elles sont à lire de la façon suivante :

Entrée d'eau froideA, mmR1¼"/450
Y,mmmG½" / 232

A est indiqué sur le schéma précédent. « R1¼" » et « G½" » sont la mesure en pouce de l'ouverture. « R » est mâle et « G » est femelle. Les chiffres suivant la mesure en pouces indiquent la distance sol-ouverture.











Dégagements recommandés entre la chaudière et les murs



CombiBurn















Taille de la chaudière et paramètres de la cheminée



CombiBurn











Raccordement de l'échangeur de chaleur de sécurité

CombiBurn1. Réseau d'alimentation en eau (pression de 6 à 10 bars)
2. Drainage (assainissement)
3. Boiler DC-A v2
4. Entrée de l'échangeur de chaleur de sécurité
5. Capteur de vanne BVTS
6. Sortie d'échange de chaleur de sécurité

















Schéma de câblage pour la connexion des périphériques et des bornes du contrôleur

CombiBurn

Entrées
Groupe de désignation 1
I02 Thermostat de pièce
I03 Température de la chaudière
I04 STB KSD
Capteur DHI I05
I06 Température des gaz de fumée
I08 Capteur tampon
I17 Capteur du fond du tampon



Sorties
Groupe de désignation 2
002 Ventilateur principal
003 Chauffage
004 Nettoyage du ventilateur
005 Brûleur à vis
007 pompe CH
008 Pompe eau chaude sanitaire
011 Cendres propres
018 Ventilateur de chauffage
019 Actionneurs rotatifs









Schéma de câblage pour la connexion des composants du brûleur au contrôleur et à la prise de connexion



CombiBurnEntrées
Groupe de désignation 1
I02 Thermostat de pièce
I03 Température de la chaudière
I04 STB KSD
Capteur DHI I05
I06 Température des gaz de fumée
I08 Capteur tampon
I17 Capteur du fond du tampon

Sorties
Groupe de désignation 2
002 Ventilateur principal
003 Chauffage
004 Nettoyage du ventilateur
005 Brûleur à vis
007 pompe CH
008 Pompe eau chaude sanitaire
011 Cendres propres
018 Ventilateur de chauffage
019 Actionneurs rotatifs













Raccordement de la chaudière à double chambre CombiBurn DC-A v2 à la vanne à trois voies

CombiBurn















Raccordement de la chaudière à double chambre CombiBurn DC-A v2 à tampon tampon de type P et vanne à trois voies

CombiBurn







Raccordement de la chaudière à double chambre CombiBurn DC-A v2 au réservoir combiné KSC2, collecteur solaire à plat plate-forme PK et vanne à trois voies

CombiBurn









Raccordement de la chaudière à double chambre CombiBurn DC-A v2 au réservoir combiné KSC2, collecteur solaire à plat plate-forme PK et vanne à trois voies

CombiBurn
