Chauffe-eau solaire 150 à 1500L SN- 1 échangeur Agrandir

Chauffe-eau solaire 150 à 1500L SN- 1 échangeur

BURNiT

602,80 € TTC

Options

Modèles : 150 à 1500L vertical / 200 à 1500L horizontal

Un serpentin

Pour montage au sol. Ce chauffe-eau solaire peut être utilisé pour le chauffage direct ou indirect avec l’ électricité et être raccordé au système solaire et / ou système de chauffage.

Fabriqué en Europe

Disponible sur commande

Plus de détails

En savoir plus

Modèles disponibles, L:

Modèles verticaux:
150, 200, 300, 400, 500, 750, 1000, 1500

Modèles horizontaux:
200, 300, 500, 1000, 1500.



Avantages:

  • Isolation de haute efficacité et revêtement en PVC de couleur RAL9006.
  • Installation à multiples positions de la sonde de température.
  • Protection entière contre la corrosion réalisée par l'émail de titane et protecteur d'anode.
  • Tous les manchons ont un filetage intérieur.
  • Installation facile.
  • Trappe de visite pratique.
  • Modifications disponibles avec orientation verticale ou horizontale.
  • Serpentin donnent la possibilité d’utiliser des sources de chaleur indépendantes -capteurs, chaudière.
  • Equipement en option avec un kit électrique avec une puissance nominale de 3 kW , 4.5 kW , 6 kW et 7.5 kW



Efficacité énergétique chauffe-eau solaire SN
La directive sur l'efficacité énergétique 2010/30/EU, règlement 812/2013:
Class С pour les volumes de 150 à  500  litres;
Class Е pour les volumes de 750 à 1000  litres.

Garantie : 3 ans

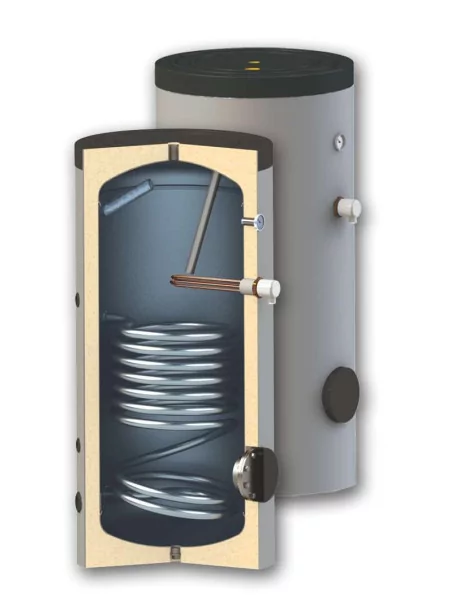

Chauffe-eau solaire SN ouvert
1. Revêtement esthétique en PVC de couleur RAL9006
2. Isolation thermique de haute efficacité
3. Thermomètre
4. Protecteur d’ anode (DI N4753-6)
5. Réchauffeur électrique
6. Réservoir d'eau, fabriqué en acier doux
7. Émail de titane (DI N4753-3)
8. Trappe de visite avec bride
9. Thermostat avec protection thermique intégrée
10. Soupape de sécurité, 8 bar
11. échangeur  inférieur S1




Spécifications techniques:


Modèles verticaux:
Charte chauffe-eau solaire SN vertical





SN (V)15020030040050075010001500
CapacitéL15020030040050075010001500
Hauteur Hmm10701340142014701720200020502310
Hauteur d'installationmm12101460158016701890203020702370
Diamètre Dmmø 560ø 560ø 660ø 750ø 750ø 950ø 1050ø 1050
Isolation 50 mm PU rigide50 mm PU rigide100 mm PU mou, revêtement amovible
Pression de fonctionnement du chauffe-eaubar1010101010101010
Température maximale du chauffe-eau°C9595959595959595
Pression d'épreuve du réservoirbar1515151515151515
Réchauffeur électrique (optionnel)kW3-63-63-63-63-63-63-63-6
Poidskg506886123140210245284
Serpentin d'échangeur de chaleur
Surface d'échange de chaleur0.740.91.21.51.82.12.73
Capacité du serpentinL4.565.557.49.2511.1012.9516.6518.50
Puissance continue selon DIN 4708; 80/60/45°CkW252953627280105131
m³/h0.61

0.71

1.301.521.771.972.583.22
NL - Coefficient de puissance à 60°C2.54.5111318324264
Perte de pression Delta pmbar6575120180210210260310
Pression de fonctionnement du serpentinbar2525252525252525
Température maximale du serpentin°C110110110110110110110110
Entrée d'eau froideA, mmG1" 202G1" 202G1" 215G1¼" 270G1½" 270G1½" 300G1½" 3202xG1½" 320
Logement de thermostatG, mm G½"82289218979501168143514871487
Sortie du serpentinL, mm G1"202202215270270300320320
RecirculationR, mmG3/4" 450G3/4" 500G3/4" 663G1" 673G1" 831G1" 1405G1" 1497G1" 1497
Entrée du serpentinK, mm G1"59269280585096097010801170
Sortie d'eau chaudeE, mmG1" 868G1" 1340G1" 1165G1¼" 1204G1½" 1453G1½" 1630G1½" 17002xG1½" 1975
Evacuation d'airF, mm G1"10701340141014601710195020202320
Trappe de visiteO øø 110/180ø 110/180ø 110/180ø 110/180ø 110/180ø 200/280ø 200/280ø 200/280
O mm309309320450450450460460
VidangeY, mm G1"2020202020204040
ThermomètreT, mm G½"8681138117012041453163017001975
Protecteur d'anodeP, mm G1¼"10701340141010791340143515701570, 1650
Liaisons résistances électriques :
Au milieu du ballon ECSU, mm G1½"780850950900113010402x 11552x 1220
Sur la bride de révisionUO, mm G1½"1x1x1x1x1x1x2x3x
Logement de sonde supplémentaireZ, mm G½"412392407460658535520520



* Montage optionnel du réchauffeur électrique de la bride



Modèles horizontaux
Charte chauffe-eau solaire SN horizontal







SN (H)
200300
50010001500
CapacitéL20030050010001500
Hauteur Hmm69579089011901190
Longueur Lmm13401410171020802380
Diamètre Dmmø 560ø 660ø 750ø 1050ø 1050
Isolation50mm PU rigide50mm PU rigide100mm PU mou, revêtement amovible
Pression de fonctionnement du chauffe-eaubar1010101010
Température maximale du chauffe-eau°C9595959595
Pression d'épreuve du réservoirbar1515151515
Réchauffeur électrique (optionnel)kW3-63-63-7.52x7.53x7.5
Poidskg73104167286329
Serpentin d'échange de chaleur
Surface d'échange de chaleur0.91.21.82.73
Capacité du serpentinL5.557.4011.1016.6518.50
Puissance continue selon DIN 4708; 80/60/45 °CkW295372105131
m³/h0.711.31.772.583.22
NL - coefficient de puissance à 60 °C4.511184264
Perte de pression Delta pmbar75120210260310
Pression de fonctionnement du serpentinbar1616161616
Température maximale du serpentin°C110110110110110
Entrée d'eau froideA, mmG1" 220G1" 260G1½" 270G½" 360G1½" 360
Logement de thermostatG, mm G½"220260270360360
Sortie du serpentinB, mm G1"295290325390390
RecirculationR, mm G1"420465515665665
Entrée du serpentinC, mm G1"524535585840840
Sortie d'eau chaudeE, mmG1" 220G1" 260G1½" 270G1½" 340G1½" 340
Trappe de visiteO ø110 / 180110 / 180110 / 180200 / 280200 / 280
mm420465515665665
ThermomètreT, mm G½"220260270360580
Protecteur d'anodeP, mm G1¼"320360370460690, 770
Réchauffeur électrique*U, mm G1½"1952382452x2802x280; 665
Logement de sonde supplémentaireZ, mm G½"240238245360580



* Montage optionnel du réchauffeur électrique de la bride
