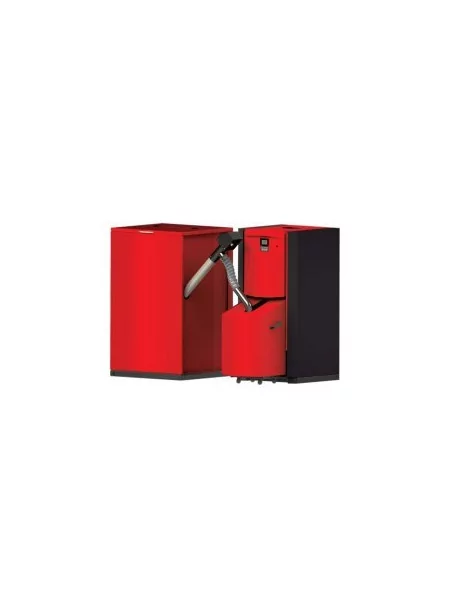

Chaudière à granulés (biomasse) BURNiT PelleBurn 15 à 40kW

BURNiT

4 111,80 € TTC

Options

La chaudière à granulés BURNiT PelleBurn de haute efficacité pour chauffer de grands et moyens locaux (15 à 40kW). PelleBurn réalise un taux d'efficacité allant jusqu'à 91% et de plus, le processus est très respectueux de l'environnement  avec ses émissions de carbone extrêmement faibles.

Fabriqué en Europe

Disponible sur commande

Plus de détails

En savoir plus

Chaudière à granulés PelleBurn

La chaudière à granulés BURNiT PelleBurn est très efficace pour chauffer de grands et moyens locaux. La chemise d'eau entourant la chambre de combustion permet de maximiser l'utilisation de la chaleur perdue, réalisant un taux d'efficacité allant jusqu'à 91% et de plus, le processus est très respectueux de l'environnement  avec ses émissions de charbone extrêmement faibles. L'appareil est disponible en 15, 25 et 40 kW.

Garantie de la chaudière : 2 ans

Dans le kit sont inclus:
Chaudière à granulés PLB, brûleur à granulés Pell, la vis sans fin et la trémie à granulés  FH 500.

Testée en conformité avec norme européenne EN 303-5, Classe 5.



Avantages:

  • Régulateur à microprocesseur:
    Allumage et alimentation en granulés entièrement automatiques;

    La fonction d’auto-nettoyage de la chaudière et le brûleur;
    Commande du fonctionnement de la pompe de chauffage central;
    Commande du fonctionnement de la pompe d'eau chaude sanitaire;
    Contrôle effectué par thermostat d’ambiance;
    Contrôle des opérations de la chaudière par la température du ballon tampon;
    Senseur de gaz d’échappement;
  • Capteur de température surveillant la température dans la chaudière.
  • Capteur de température surveillant la température dans le chauffe-eau.
  • Deux capteurs de température surveillant la température dans le ballon tampon.
  • Deux ventilateurs facilitent le processus de combustion.
    Le ventilateur d'évacuation des gaz de combustion de la  chaudière
    Le ventilateur d'alimentation en air du brûleur.
  • Système de nettoyage automatique.
  • Un système de vis sans fin intégré achemine la cendre et la suie dans un conteneur amovible.
  • Brûleur à granulés Pell à système de coulissage pour une maintenance aisée.
  • La trémie à granulés  FH 500  permet le montage sur le côté gauche ou droit de la chaudière.
  • Oculaire pour surveiller le processus de combustion.




Dispositifs de sécurité:

  • Le thermostat STB  réagit en cas d'une augmentation de la température et éteint le ventilateur.
  • Le tube d'alimentation en coude du brûleur empêche l'arrivée du feu inverse du brûleur dans la trémie à granulés;
  • Protection thermostatique (80°С);
  • Fusible 10А;
  • En cas de panne de courant, tous les paramètres sont mémorisés dans la mémoire du régulateur.




Modèle chaudière à pellets / granulés PelleBurn
1. Revêtement
2. Double isolation calorifuge haut-rendement
3. Cheminée
4. Ventilateur d'aspiration
5. Système de nettoyage automatique
6. Tubes de fumée
7. Chemise d'eau
8. Chambre de combustion
9. Un système de vis sans fin intégré achemine la cendre et la suie dans un conteneur amovible
10. Conteneur à cendres amovible
11. Brûleur à granulés Pell à système de coulissage pour une maintenance aisée.
12. Régulation



Modèle chaudière à pellets PelleBurn
1. Couvercle du trou d'alimentation de granulés
2. Panneaux latéraux
3. Ouverture latérale pour le raccordement de la vis sans fin
4. Poignée de la vis sans fin
5. Plaques à guider les granulés
6. Trous de drainage
7. Pieds de réglage
8. Couvercle du conteneur à cendres
9. Conteneur à cendres
10. Fond collectif
11. Fondation de la trémie
12. Joints d'étanchéité des plaques à guider les granulés




Modèle chaudière à granulés PelleBurn
1. Brûleur à granulés Pell 25;
2. Tuyau flexible;
3. Moteur électrique;
4. Vis sans fin d’alimentation automatique de granulés;
5. Tuyau d’alimentation;
6. Vis sans fin interne du brûleur;
7. Corps de la chambre de combustion;
8. Chambre de combustion;
9. Système de nettoyage automatique

Spécifications techniques:

Chart chaudière PellBurn











  PLB 15PLB 25PLB 40
Puissance nominale / Puissance minimale ÷ maximalekW15 / 5÷1525 / 8÷2540 / 10÷40
Débit massique des gaz d'échappement, Puissance minimale ÷ maximalekg/s0,003÷0,0090,005÷0,0140,009÷0,025
Hauteur Hmm129014301700
Largeur L / Profondeur Dmm640/1120640/1120700/1420
Capacité de la chemise d'eauL5570101
Volume de la chambre de combustionL435373
Résistance de la chambre de combustionPa/mbar10÷20 / 0.10÷0.20
Corps de la chaudière - isolation Ouate thermique de haute efficacité, enveloppée d'une feuille d'aluminium 100mm
Revêtement de la chaudière Voile noir de laine de roche avec 20mm d'épaisseur de haute efficacité
Puissance de la partie électriqueW506095
Tension d'alimentationV/Hz230/50230/50230/50
Combustible recommandé Granulés de bois, ø 6÷8 mm /EN 14961-2:2011/
Volume recommandé de ballon tamponL5258751400
Température des gaz d'échappement°C130÷160130÷160130÷160
Gamme de température de fonctionnement°C65-8565-8565-85
Température minimale du caloporteur de retour°C606060
Pression de fonctionnementbar333
Poidskg215258370
Brûleur à granulés Pell - Puissance nominalekW5÷158÷2510÷40
Capacité de la trémie FHL500500500
Entrée d'eau froideA, mmR ¾"/100R ¾"/100R ¾"/100
Sortie d'eau chaudeB, mmR ¾"/980R ¾"/1120R ¾"/1417
Logement de sonde ou soupape de sécuritéKOui
Purgeur d'airIOui
CheminéeF, ø mmø133/1280ø133/1480ø150/1700
CheminéeJ, mm320320350
Trappe de visite de la cheminéeO, mm140/300140/300140/300
Oculaire pour surveiller le processus de combustionV, mmOui
Ventilateur d'évacuation des gaz de combustion de la chaudièreW1, mm122013851665
Ventilateur d'alimentation en air du brûleurW2, mm510510565
Système de nettoyage automatiqueP, mm95010901390
Moteur du système de nettoyageM, mmOui
Brûleur à granulés Pell système de coulissageZ, mmOui
Système automatique de décendrageT, mm170170170
Conteneur à cendres et suieX, mmsur roues, qui se relie avec le corps de la chaudière par des attaches
RégulationUOui



Pour les mesures du produit, elles sont à lire de la façon suivante :

Entrée d'eau froideA, mmR1¼"/450
Y,mmmG½" / 232

A est indiqué sur le schéma précédent. « R1¼" » et « G½" » sont la mesure en pouce de l'ouverture. « R » est mâle et « G » est femelle. Les chiffres suivant la mesure en pouces indiquent la distance sol-ouverture.





Distances recommandées entre la chaudière à granulés et les murs

Burnit PelleBurn

Taille de la chaudière et paramètres de la cheminée

Burnit PelleBurn

Schéma électrique de raccordement des éléments de la chaudière au régulateur

Burnit PelleBurn

Raccordement de la chaudière PelleBurn à une vanne à trois voies

Burnit PelleBurn

Raccordement de la chaudière PelleBurn à un ballon tampon de type P et une vanne à trois voies

Burnit PelleBurn

Schéma électrique de raccordement des éléments du brûleur au régulateur et prise de raccordement

Burnit PelleBurn

Raccordement de la chaudière PelleBurn à un ballon combi type KSC2 (bain marie), des panneaux solaires plats type PK et une vanne à trois voie

Burnit PelleBurn

Raccordement de la chaudière PelleBurn à un ballon solaire type SON, un ballon tampon type P, des panneaux solaires type PK et une vanne à trois voie
