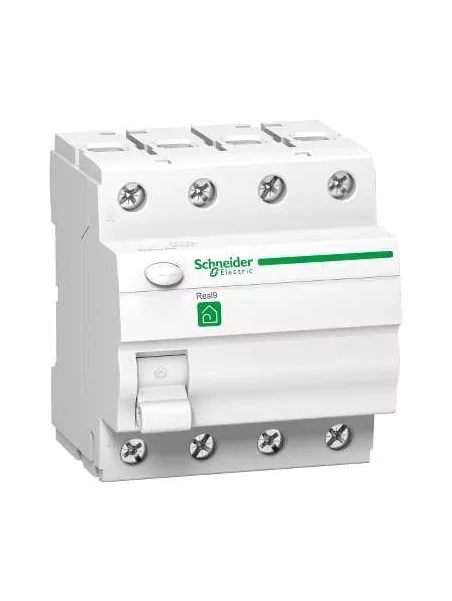

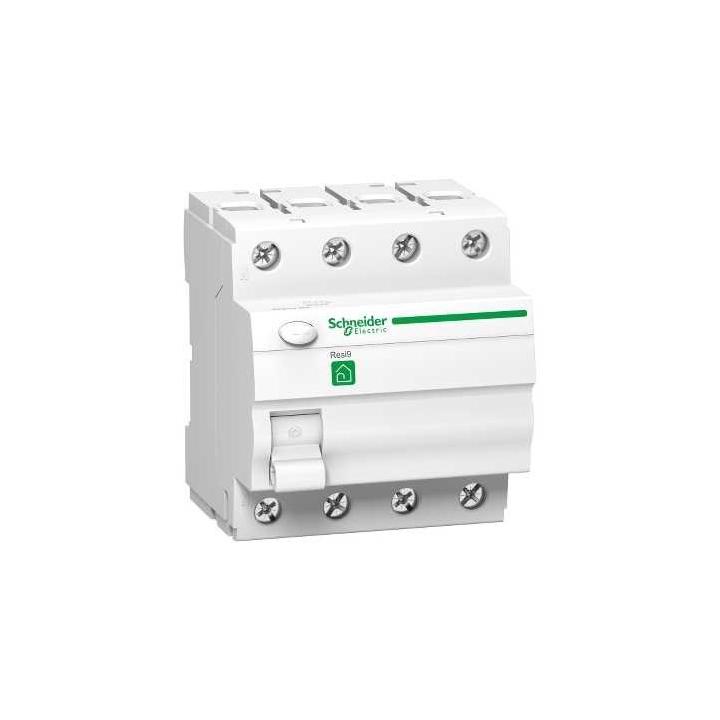

    Interrupteur différentiel type A 4P 63A 30ma

    Interrupteur différentiel type A 4P 63A 30ma

    128,10 €
    TTC
    SERR9R01463
    0712971133600

    Interrupteur différentiel type A 4P 63A 30ma

    Paiements 100% sécurisés

    Interrupteur différentiel...

    128,10 €

    Interrupteur différentiel type A 4P 63A 30ma



    Fonction

    Les interrupteurs différentiels sont des appareils qui sont placés au début des lignes et qui protègent contre les courants de fuite à la terre inacceptables. Ils protègent les personnes contre l'électrocution.



    Fonctionnement

    En cas de courant de fuite avec une forme de courant continu résiduel pulsé, un déséquilibre apparaîtra dans les spires primaires du tore, ce qui générera un champ magnétique résiduel dans le tore. Ce champ magnétique résiduel génère à son tour une tension et un courant dans la spire secondaire qui solicite le relais. Ce relais solicite à son tour le dispositif de déclenchement et ouvre les contacts sous la pression de ressort.




    Principales
    GammeResi9
    Nom du produitResi9 RCCB
    Fonction produitResidual current circuit breaker (RCCB)
    Nom abrégé de l'appareilResi9 RCCB
    Description des pôles4P
    Position du pôle neutreGauche
    In courant assigné d'emploi63 A
    Type de réseauCA
    Sensibilité du différentiel30 mA
    Temporisation du différentielInstantané
    Classe de différentielClasse A
    Pouvoir assigné de coupure et fermetureIm 500 A
    Courant nominal de court-circuit conditionnel6 kA
    Complémentaires
    Fréquence du réseau50/60 Hz
    [Ue] tension assignée d'emploi400 V CA 50/60 Hz
    Type de commandePar maneton
    Signalisation localeIndication ON/OFF
    Mode d'installationEncliquetable
    Support de montageRail DIN
    Compatibilité du bloc de distribution du peigne de jeu de barresBiconnect
    Pas de 9 mm8
    Hauteur100 mm
    Largeur75 mm
    Profondeur82 mm
    Poids0.355 kg
    CouleurBlanc
    Durée de vie mécanique5000 cycle
    Durée de vie électriqueAC-1 :
    Mode de raccordementBornes type tunnel souple fil(s) 1…25 mm² max sans embout de câble
    Bornes type tunnel souple fil(s) 1…25 mm² max avec embout de câble
    Tunnel type terminals rigid wire(s) 1...35 mm² max
    Couple de serrage3.5 N.m
    Environnement
    NormesEN 61008-2-1
    IEC 61008-2-1
    Labels qualitéCEBEC
    Degré de protection IPIP20
    Température de fonctionnement-25…40 °C
    Température ambiante pour le stockage-30…70 °C
    Durabilité de l'offre
    Statut environnementalProduit Green Premium
    RoHS (code date: AnnéeSemaine)Conforme - depuis 1329 - Déclaration de conformité Schneider Electric
    REAChRéférence ne contenant pas de SVHC au-delà du seuil
    Profil environnemental du produitDisponible
    Instructions de fin de vie du produitPas d'opération de recyclage spécifiques
    SERR9R01463
    497 Produits

    Fiche technique

    Type de matériel électrique
    Interrupteur

    Références spécifiques

    UPC
    712971133600
    EAN-13
    0712971133600
